HEIDENHAIN MANUALplus 620 123
3.1
0
Monit
o
ra
ggio del car
ico (opzione)
Verifica dei valori di riferimento
Dopo aver eseguito la lavorazione di riferimento l'operatore dovrebbe
verificare i valori di riferimento definiti.
Significato dei valori:
 Impiego: coppia motrice utilizzata in relazione alla coppia nominale
dell'azionamento in [%]
 Impiego totale: totale dei valori di impiego nella zona di monitoraggio
in [%*ms]

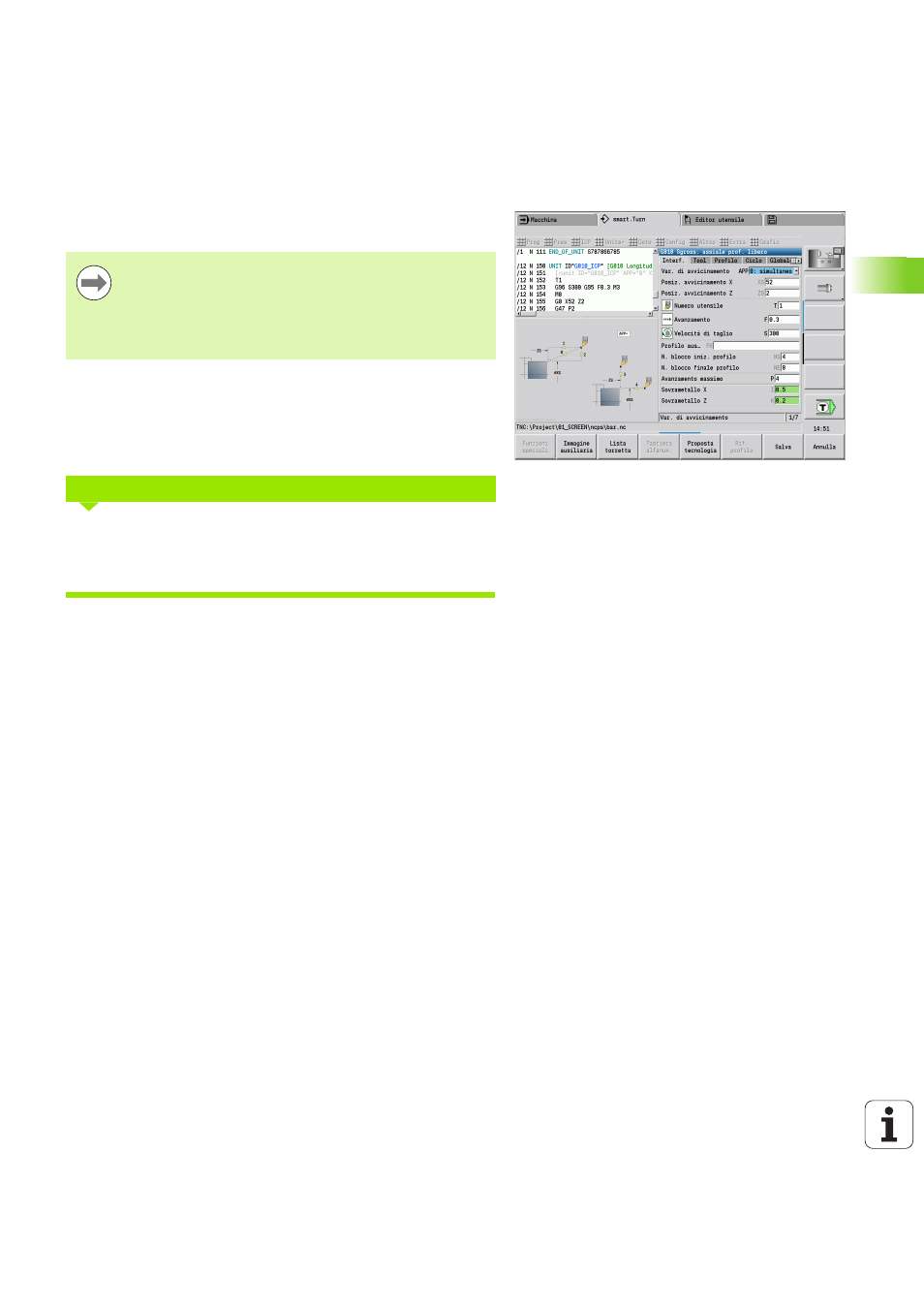

Visualizzare i valori di riferimento: selezionare il menu Display \>
opzione Modifica dati di carico – Il controllo numerico apre la
maschera "Impostare dati di carico" con i parametri seguenti e
visualizza i valori determinati anche sotto forma di grafico a barre
Il monitoraggio del carico confronta i valori attuali
dell'impiego con valori limite. Affinché il confronto funzioni
i valori di riferimento dell'impiego non devono essere
troppo bassi. Verificare i valori definiti ed eliminare
eventualmente dalla zona gli assi monitorati, il cui impiego
è inferiore al 5%.
APERTURA DEI VALORI DI RIFERIMENTO
Parametri
ZO
Numero della zona di monitoraggio
AX Asse monitorato
CH Canale selezionato
T Posto utensile dell'utensile attivo nella zona di
monitoraggio
ID Nome utensile dell'utensile attivo nella zona di
monitoraggio
P Impiego massimo durante la lavorazione di riferimento
PA Impiego massimo durante la lavorazione attuale
PG1 Valore limite -1 dell'impiego
PG2 Valore limite -2 dell'impiego
W Impiego totale durante la lavorazione di riferimento
WA Impiego totale durante la lavorazione attuale
WGF Fattore del valore limite dell'impiego totale
