432 Programmazione ICP
5.12 Pr
ofili su superficie fr
ontale in smar
t.T
u
rn
Foro superficie frontale

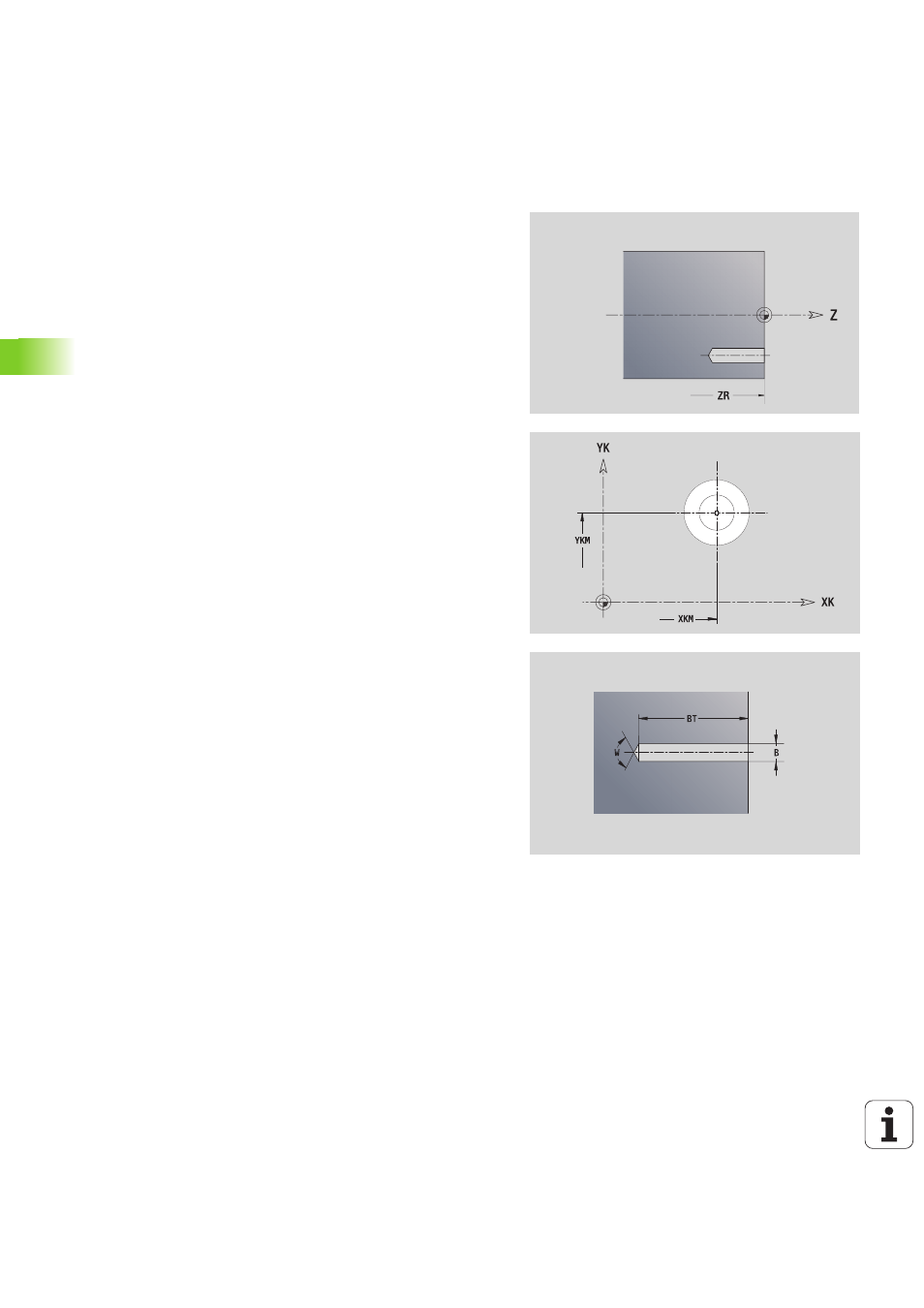

La funzione definisce una foratura singola, che può includere i
seguenti elementi:
 Centrinatura
 Foratura
 Svasatura
 Filettatura
La Quota di riferimento ZR può essere determinata con la funzione
"Selezione piano di riferimento" (vedere pagina 425).
ICP genera:
 l'identificativo di sezione FACE_C con il parametro Quota di
riferimento. Per profili annidati ICP genera solo un identificativo di
sezione,
 una G308 con i parametri Nome profilo e Profondità di fresatura
(–1*BT),
 una G300 con i parametri del foro,
 una G309.
Dati di riferimento del foro
ID
Nome profilo
ZR Quota di riferimento
Parametri del foro
XKM, YKM Centro foro (coordinate cartesiane)
Centrinatura
O
Diametro
Foratura
B
Diametro
BT Profondità (senza segno)
W Angolo
Svasatura
R
Diametro
U Profondità
E Angolo di svasatura
Filettatura
GD
Diametro
GT Profondità
K Lunghezza uscita
F Passo filetto
GA Tipo di principio (destrorso/sinistrorso)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
