492 Simulazione grafica
6.3 V
isualizzazioni
Rotazione della rappresentazione 3D con le funzioni menu
Con le funzioni menu è possibile ruotare la grafica intorno agli assi
rappresentati (vedere tabella a destra). Il softkey "Vista in prosp."
ripristina il grafico alla posizione di partenza.
Rotazione e spostamento della rappresentazione 3D con il mouse
Con il tasto destro del mouse premuto è possibile spostare a scelta il
pezzo rappresentato.
Tenendo premuto il tasto sinistro del mouse sono disponibili le
seguenti possibilità.
 Movimento verticale nella finestra di simulazione: inclinazione in
avanti o all'indietro del pezzo
 Movimento orizzontale nella finestra di simulazione: rotazione
orizzontale del pezzo intorno al proprio asse
 Movimento verticale od orizzontale al bordo della finestra di
simulazione (barra grigia): rotazione del pezzo in senso orario o
antiorario
 Movimento in una direzione qualsiasi: rotazione del pezzo in una
direzione qualsiasi

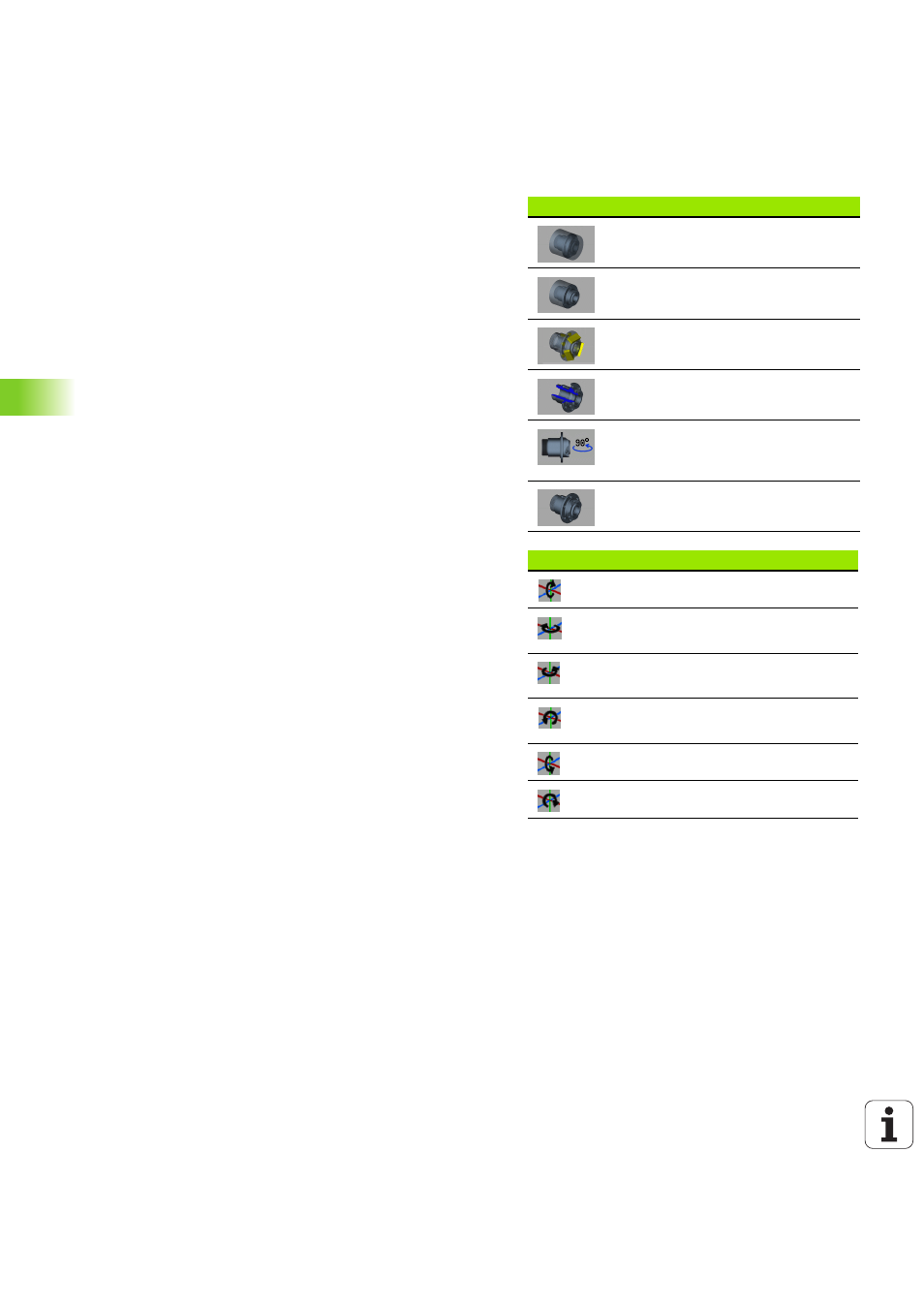

Softkey per rappresentazione 3D
Rappresentazione di pezzo finito
e pezzo grezzo programmato
Rappresentazione di pezzo finito
e pezzo grezzo riprodotto
Attivazione e disattivazione del
modo operativo Simulazione
Selezione della rappresentazione
di taglio
Selezione della vista laterale.
Rotazione della vista laterale di
90°
Selezione della vista in
prospettiva
Configurazione menu per rappresentazione 3D
Inclinazione della grafica all'indietro
Rotazione orizzontale della grafica in
direzione della freccia
Rotazione orizzontale della grafica in
direzione della freccia
Rotazione della grafica in senso
antiorario
Inclinazione della grafica in avanti
Rotazione del pezzo in senso orario
