328 Programmazione di cicli
4.8 Cicli di fr
esat
ur
a

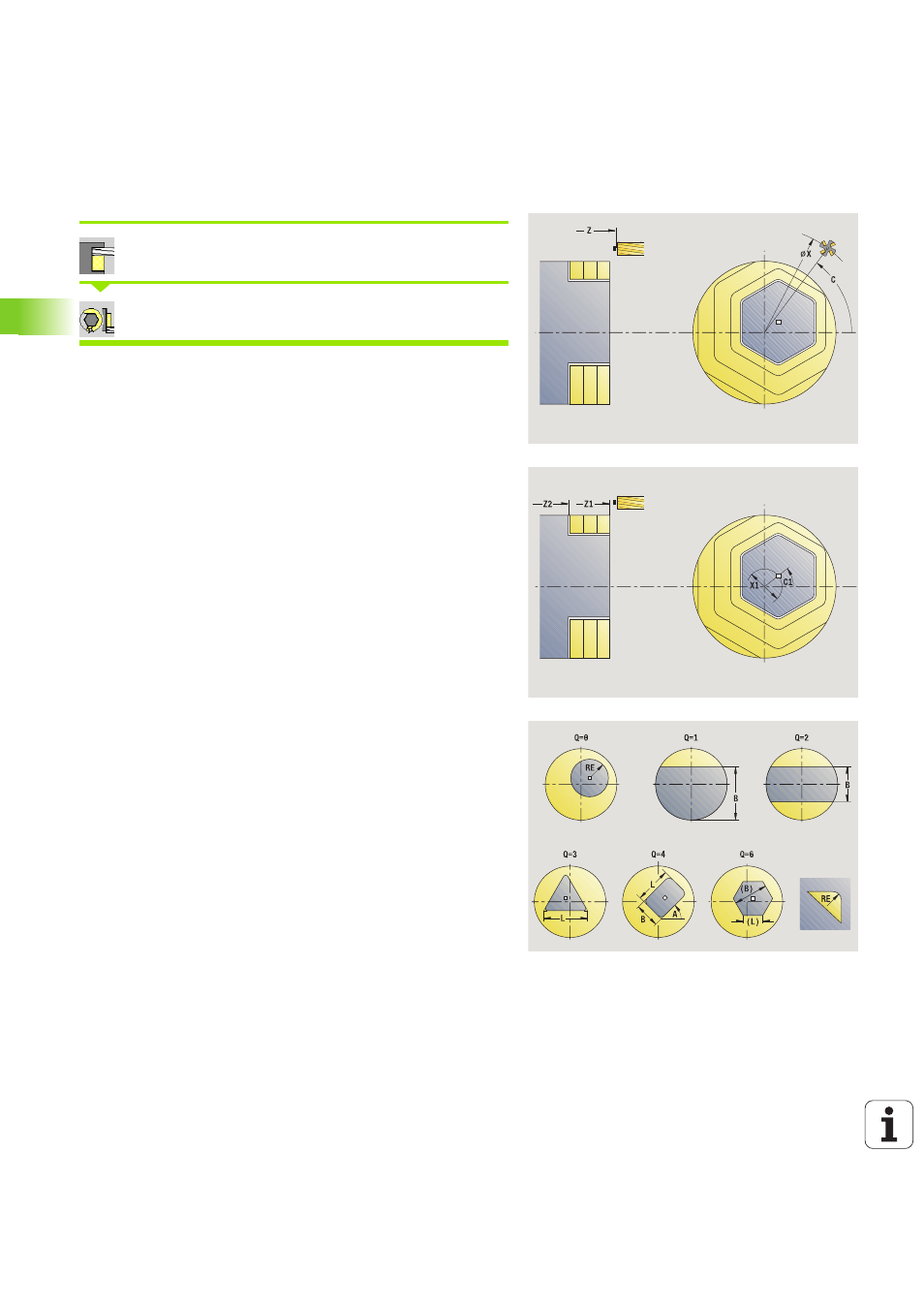

Fresatura frontale
Selezionare Fresatura
Selezionare Fresatura frontale
In funzione dei parametri, il ciclo fresa sulla superficie frontale:
 Una o due superfici (Q=1 o Q=2, B\>0)
 Rettangolo (Q=4, L<\>B)
 Quadrato (Q=4, L=B)
 Triangolo o poligono (Q=3 o Q\>4, L<\>0)
 Cerchio (Q=0, RE\>0, L e B: nessuna immissione)
Parametri ciclo (prima finestra di immissione)
X, Z
Punto di partenza
C Angolo mandrino (posizione asse C)
X1 Diametro centro figura
C1 Angolo centro figura (default: angolo mandrino C)
Z1 Spigolo superiore di fresatura (default: punto di partenza Z)
Z2 Fondo fresatura
Q Numero lati
 Q=0: cerchio
 Q=1: una superficie
 Q=2: due superfici sfasate di 180°
 Q=3: triangolo
 Q=4: rettangolo, quadrato
 Q\>4: poligono
L Lunghezza lato
 Rettangolo: lunghezza rettangolo
 Quadrato, poligono: lunghezza lato
 Poligono: L<0: diametro cerchio interno
 Cerchio: nessuna immissione
B Apertura chiave
 Con Q=1, Q=2: spessore residuo (materiale che rimane
invariato)
 Rettangolo: larghezza rettangolo
 Quadrato, poligono (Q\>=4): apertura chiave (da
utilizzare solo con numero pari di superfici; da
programmare in alternativa a "L")
 Cerchio: nessuna immissione
