Figura 5.8 – Visualizzazione registro operazioni
5.10 Visualizzazione stato DNET?
Questa scelta consente di visualizzare le informazioni specifiche che riassumono lo stato della scheda opzionale DeviceNet

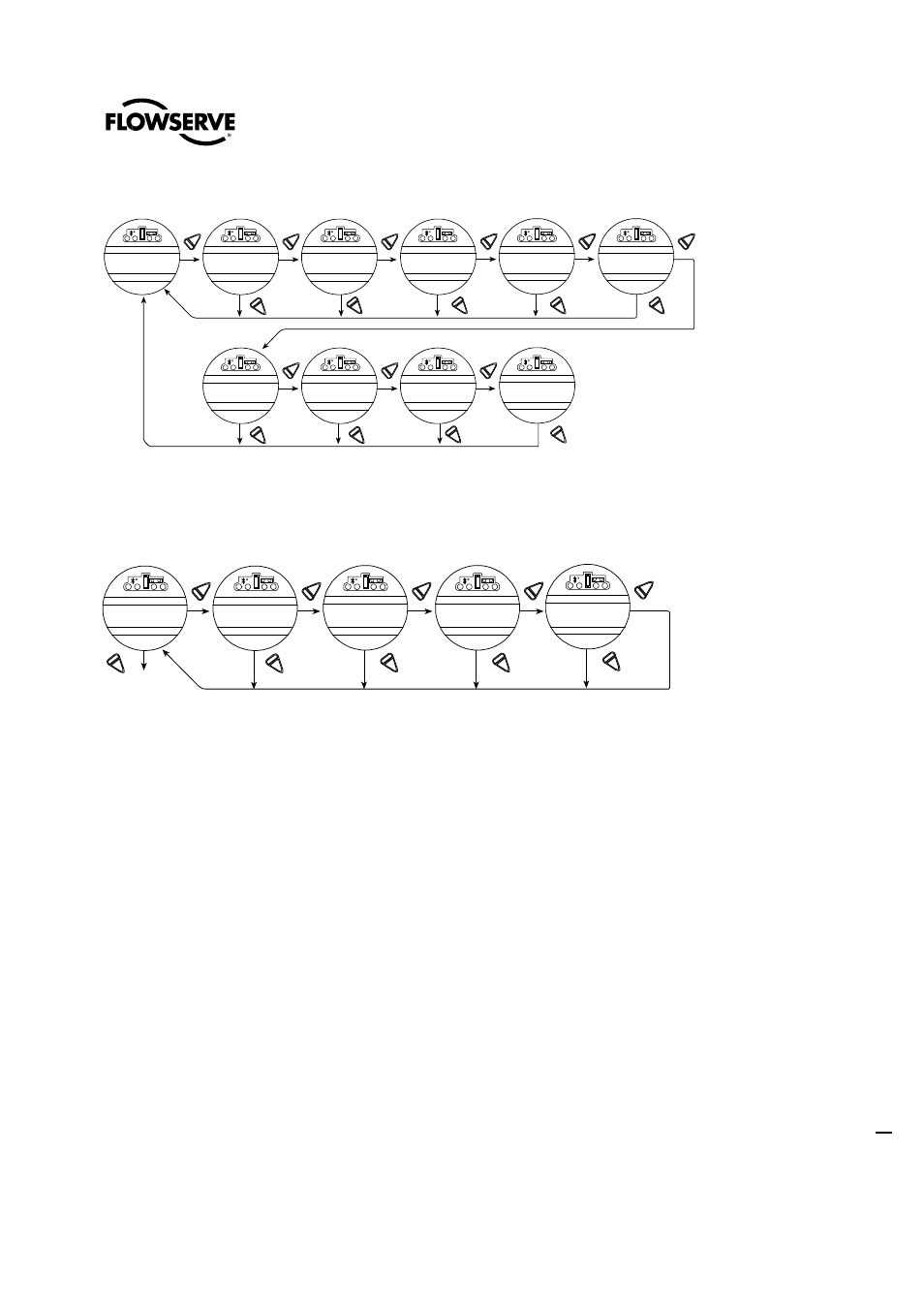

Figura 5.9 – Visualizzazione stato DNET
VISUALIZZAZIONE STATO MODULO?
Rispondere "SI" per determinare lo stato della singola scheda DN dentro l'attuatore.
Le scelte di configurazione sono:
“OFF” = scheda installata ma disattivata
“ATTESA” = deve essere fatto l'avviamento del dispositivo a causa della perdita di configurazione o di configurazioni
incomplete o non corrette.
“ANOMALIA RIPRISTINABILE” = Le condizioni che possono causare questo evento sono, per esempio: problemi di
comunicazione, di alimentazione o del Limiguard della scheda madre SMT. Può essere necessario un reset.
“ANOMALIA NON RIPRISTINABILE” = Anomalia diagnostica interna rilevata, per es.
• Sovraccarico coda di ricezione
• Sovraccarico coda di trasmissione
• Sovraccarico controllore CAN
Può essere necessaria la sostituzione del dispositivo.
“AUTOTEST” = Dispositivo in modalità autotest.
SI SI SI SI SI
NO NO NO NO NO
(ATTIVO)
(ATTESA)
(ANOMALIA RIPRISTINABILE)
(ANOMALIA NON RIPRISTINABILE)
(ATTIVO)
(CONNESSO)
(T/O COMUN)
(GUASTO COM)
VISUALIZZA STATO
DEVICENET?
VISUALIZZA STATO
MODULO?
STATO RETE INATTIVO
– SUCC.?
VISUALIZZA
STATO RETE?
OFF – SUCC.?
NO NO NO NO
(Vedi NOTA 1) (Vedi NOTA 1)
SI SI SI SI SI SI
NO NO NO NO NO
(Vedi NOTA 1) (Vedi NOTA 1)
NOTA 1: Azzerabile –
Vedere Capitolo 4.21,
Azzeramento diagnostica
SI SI SI
VEDI REGISTRO
OPERAZIONI?
TEMPO MANOVRA
65536 SEC-SUCC.?
TOT. GIRI MANOVRA
4294967296-OK?
PARZIALE GIRI M.
4294967296-OK?
TOT. CONTATTORE
4294967296-OK?
PARZ. CONTATTORE
4294967296-OK?
TOT. TEMPO MOT-
1193046xHR-OK?
PARZ. TEMPO MOT
4294967296-OK?
TOT. MANOVRE
4294967296 -OK?
PARZ. MANOVRE
4294967296 -OK?
