4.12.3 Indirizzo di rete
Default = 1
Indirizzo di rete consente all'utente di assegnare un indirizzo di rete unico a un attuatore.
1. Esso deve essere inserito come da scheda tecnica, e non deve essere utilizzato in nessun'altra posizione nella stessa
rete.
2. Selezionare “NO” per inserire modifiche limitate, o mantenere premuto per modifiche più ingenti, fino a che non comparirà
il valore desiderato. L'indirizzo può essere impostato con valori tra 001 e 63.
4.12.4 Scala analogica
Default = 0-100
Scala analogica permette di modificare la scala dell'ingresso analogico.
Modificare il valore preimpostato:
Scegliere “NO” fino a che non comparirà la scala richiesta. Sono disponibili valori 0-255 e 0-4095.
4.12.5 Azione ESD
Dopo la definizione dell'ESD dell'unità, è possibile attivare una funzione ESD di rete. Essa è selezionabile per ignorare il
comando di rete; oppure per Chiudere, Aprire, Arrestare o Posizionare l'attuatore.
4.12.6 Banda proporzionale
La banda proporzionale è l’intervallo d’errore tra la posizione e il riferimento che produrrà una velocità ridotta (a impulso).
Default = 15%
Per modificare il valore preimpostato, scegliere “NO” fino a che non comparirà quello desiderato. Il valore è regolabile dall'1 al
100%, con incrementi dell'1%.
4.12.7 Banda morta
Default = 2%
La banda morta deve essere abbastanza larga da evitare l'oscillazione indesiderata (pendolamento) dell'attuatore, ma la più
bassa possibile per dare risposta adeguata ai cambiamenti del segnale di errore.
Modificare il valore preimpostato:
Selezionare “NO” per regolare il valore tra 1% e 50%, con incrementi dell'1% per conformarsi all'applicazione.

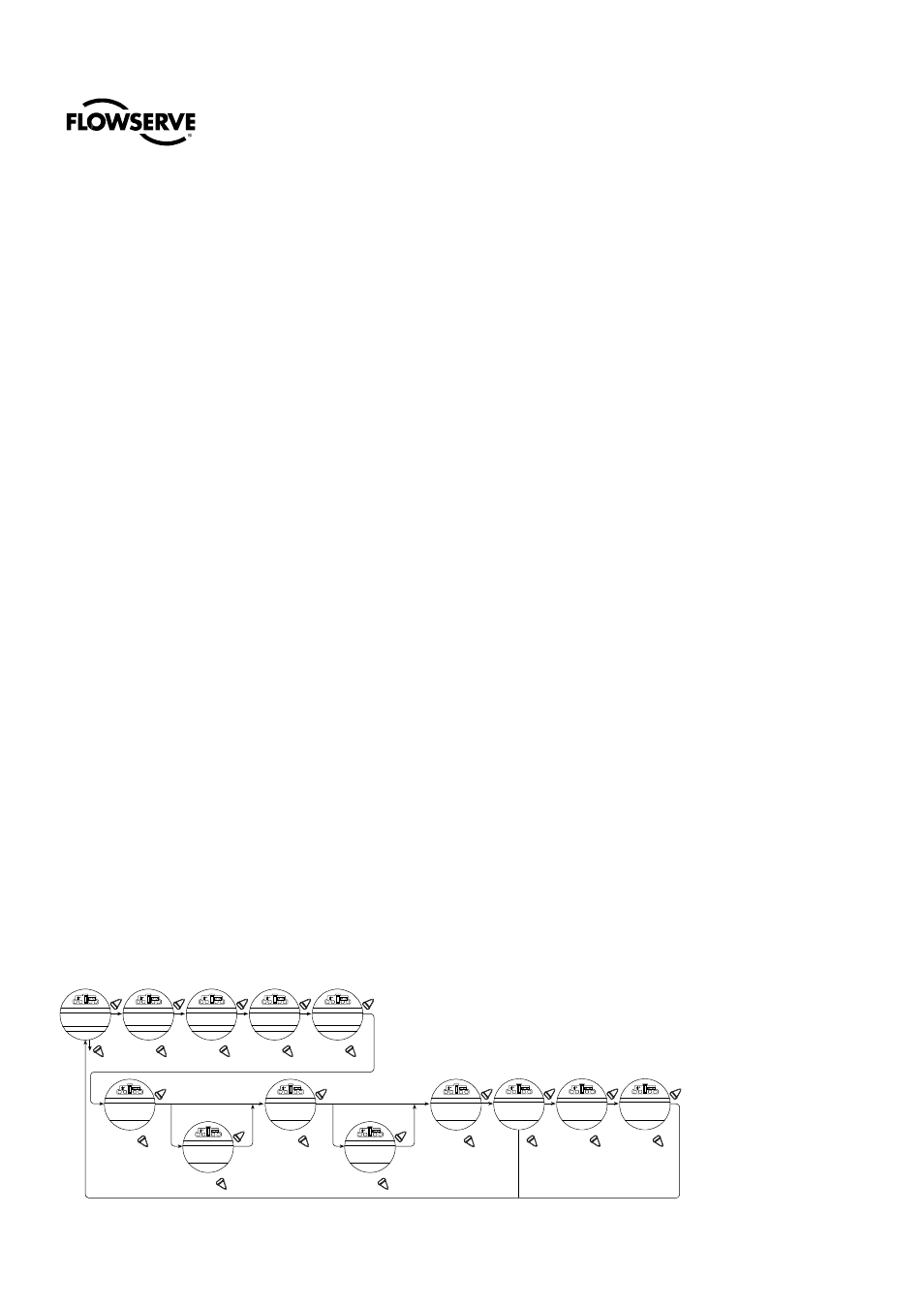

Figura 4.18 - Opzione DN
4.13
* Se si sceglie l'azione POSIZIONE, apparirà questo menu.
VAI A XXX%
APERTO-OK?
VAI A XXX% APERTO-
OK?
AZIONE SU ESD
(IGNORA) – OK?
VELOCITÀ IN BAUD
(AUTO) -OK?
GUASTO COMUN. (NO
AZIONE) – OK?
STATO (OFF) OK?
MODIFICA
DEVICENET?
INDIRIZZO DNET
NET CTRL – OK?
SCALA ANALOGICA
0-100 – OK?
RITARDO PERD. COM
(60 SEC) – OK?
CAMBIA BANDA MORTA/
PROPORZ.?
BANDA PROPORZ
(8%) – OK?
BANDA MORTA (2%)
