Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
4.8.6 Attesa dopo stop
Impostazione di default = 0 secondi
Per modificare il valore preimpostato, scegliere “NO” per regolare l'ampiezza dell'attesa dopo che l'attuatore arresta la
modulazione. La regolazione può essere da 0 a 60 secondi.

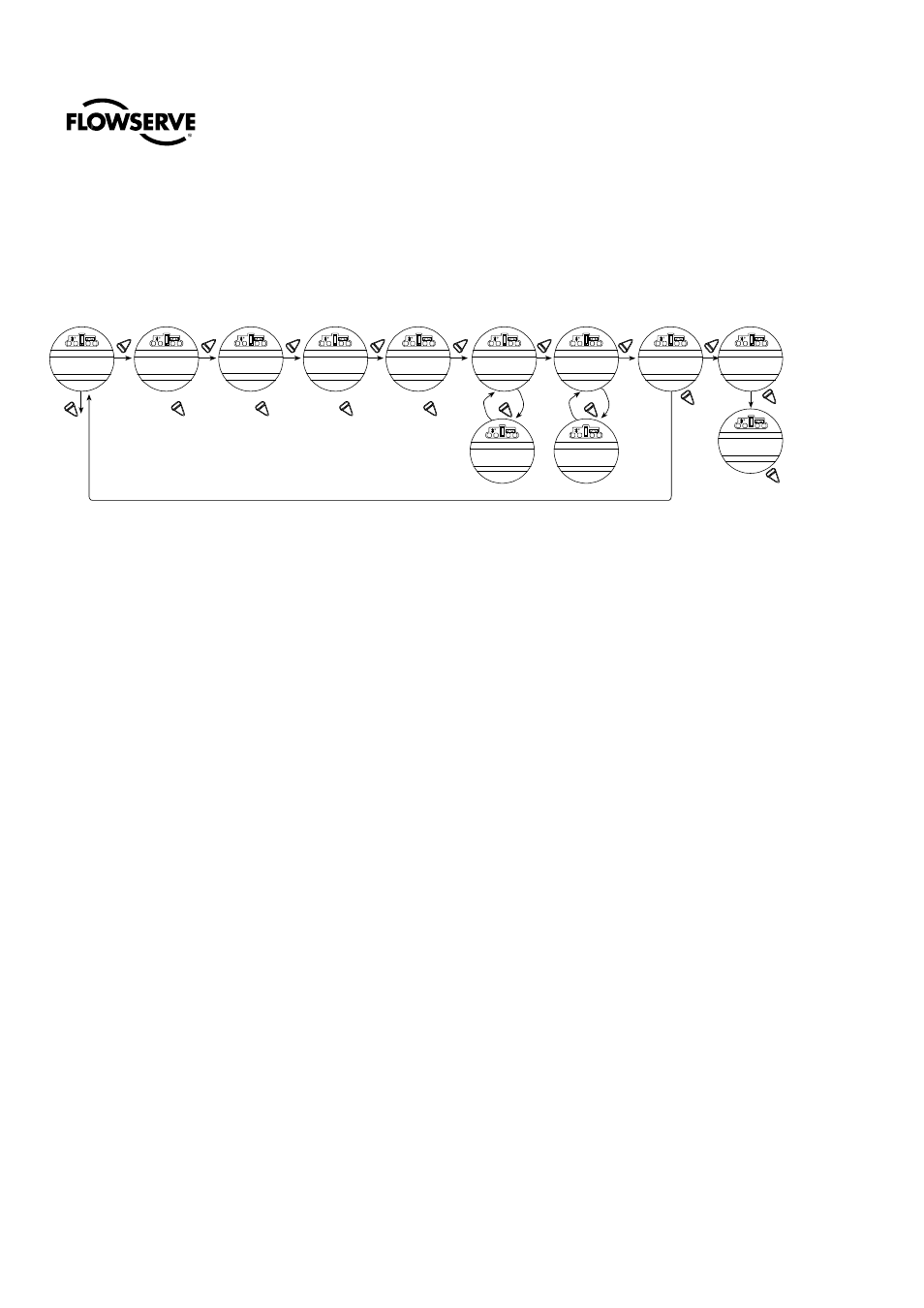

Figura 4.12 - Opzione Modutronic
4.8.7 Limiti segnale 4-20 mA
Limiti segnale: permette di modificare i limiti di segnale preimpostati.
L'impostazione di default è per il Limite superiore = 20 mA (anche adattabile a sistemi di 10-50mA più vecchi. In tal caso sugli
ingressi analogici va collocato un resistore da 166.66 ohm.)
Impostazione di default per il Limite inferiore = 4 mA
Per modificare il limite di segnale (ossia 4 mA-12 mA o 12 mA-20 mA o altri) rispondere “SI.” Procedere da “IMPOSTA LIMITE
SUPERIORE” a “IMPOSTA LIMITE SUPERIORE - OK?” Un "SI" necessita l'utilizzo di un calibratore. Se non è necessario
modificare il limite di segnale, rispondere “NO” e tornare al messaggio “MODIFICA MODULAZIONE?”.
4.8.8 Impostazione limite superiore
Default = 20 mA
1. Scegliere “NO” per accettare l'impostazione esistente (nessuna modifica).
2. Scegliere “SI" per accedere alla schermata “APPLICA SEGNALE PER LIMITE SUPERIORE.”
3. Applicare questo segnale ai terminali 28 e 39 indicati sullo schema elettrico.
4. Scegliere ancora “SI” per registrarlo come limite superiore. Vedere Figura 4.12.
4.8.9 Impostazione limite inferiore
Default = 4 mA
1. Scegliere "NO" per spostarsi da “IMPOSTA LIMITE SUPERIORE” a “IMPOSTA LIMITE INFERIORE - OK?”
2. Scegliere “SI” per accedere alla schermata “APPLICA SEGNALE PER LIMITE INFERIORE.”
3. Con un calibratore, applicare il segnale inferiore e scegliere “SI” per registrarlo come limite inferiore.
SI SI SI SI SI SI SI SI
NO NO
NO NO NO NO NO NO NO
NO
STATO (ON) OK?
BANDA PROP.
(15%) OK?
POS. ANOMALIA
(CHIUSO) OK?
BANDA MORTA
(2%) OK?
POLARITÀ
20mA=APERTA-OK?
POLARITÀ
20mA=CHIUSA-OK?
ATTESA DOPO STOP
60 SECONDI-OK?
ATTESA DOPO STOP
0 SECONDI-OK?
CAMBIA LIMITI
SEGNALE 4-20mA
IMPOSTA LIMITE
SUPERIORE – OK?
IMPOSTA LIMITE
INFERIORE – OK?
MODIFICA
MODULAZIONE?
(1%-100%)
incrementi 1%
(0.1%-100%)
incrementi 0,1%*
(APERTO)
(STOP) (1%-50%)
incrementi 1%
(0,1%-50%)
incrementi 0,1%*
(ON)
* Solo con IMPOSTARE PRECISIONE DI IMPOSTAZIONE su XXX.X% APERTO
