Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
SI SI SI SI SI SI SI SI
NO NO NO NO NO NO NO
SI SI SI SI SI SI SI
NO NO NO NO NO NO NO
5.8 Visualizzazione profilo di coppia
Le informazioni contenute nel dialogo “PROFILO COPPIA” forniscono indicazioni circa le condizioni della valvola relative
all'ultima volta che i valori di riferimento “AZZERAMENTO DIAGNOSTICA” sono stati azzerati. Vedere il Capitolo 4.22, Numero
TAG. Vi si può trovare l'indicazione di cambiamenti nelle condizioni di processo, come un aumento di pressione.
Vi sono i particolari circa la coppia di RIFERIMENTO e l'ULTIMA, espressi come percentuale della coppia nominale (dichiarata
sulla targhetta, Figura 4.8) verificatasi durante un distacco, un fine manovra, e massima di manovra, sia nella direzione
apertura che di chiusura. La coppia sarà espressa proporzionalmente come riferimento solo dal 40% al 100% compresi. Il
valore iniziale può essere 0% fino a che la coppia non superi il minimo del 40%.
• “BREAKOUT” (Distacco) Valore di coppia necessario per distaccare la valvola dalla sede o comunque per iniziare la
manovra.
• “ENDING” (Fine manovra) - Valore di coppia necessario per collocare la valvola in sede o comunque per terminare la
manovra.
• “MAX RUN” (coppia massima in posizione intermedia) - Coppia massima rilevata durante il ciclo dal distacco alla fine
manovra.

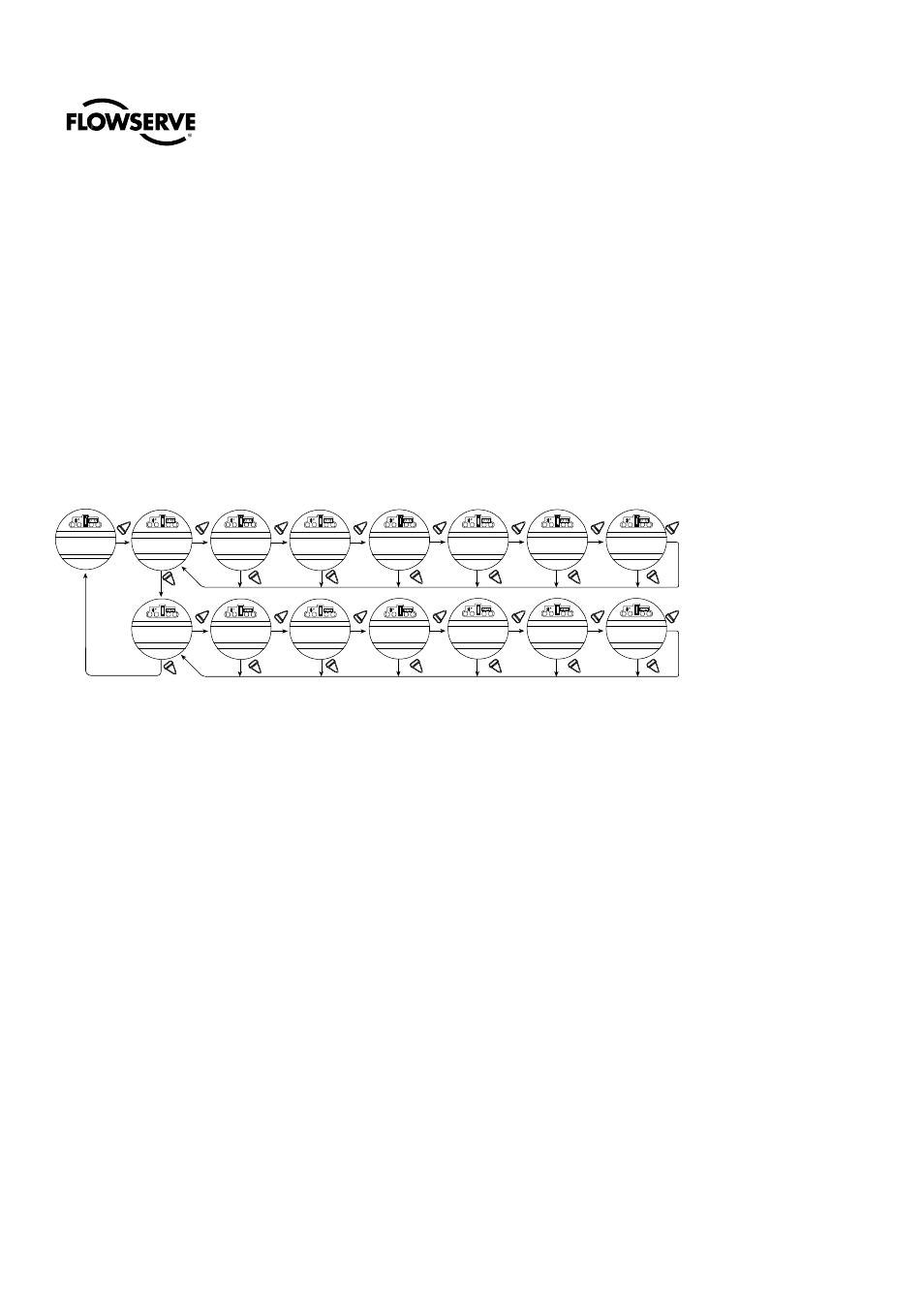

Figura 5.7 – Visualizzazione profilo di coppia
5.9 Visualizzazione registro operazioni
Il “REGISTRO OPERAZIONI” fornisce informazioni utili durante il programma di manutenzione dell'attuatore; esso indica il
numero totale delle rotazioni dell'attuatore, le operazioni del contattore, il tempo totale del motore e le manovre manuali da
quando è stato fabbricato l'attuatore. Queste cifre non possono essere azzerate se non in “MODIFICA AREA RISERVATA.”
Contattare la fabbrica.
Le definizioni dello schermo LCD sono:
• “TEMPO MANOVRA” - Durata dell'ultima operazione dell'attuatore
• “TOT.GIRI MANOVRA” - Numero totale di rotazioni della bussola
• “PARZIALE GIRI M.” - Numero di rivoluzioni della bussola dall'ultimo azzeramento diagnostica. Per istruzioni circa
l'azzeramento diagnostica vedere il Capitolo 4.21.
• “TOT. CONTATTORE” - Numero totale delle operazioni del contattore
• “PARZ.CONTATTORE” - Numero delle operazioni del contattore dall'ultimo azzeramento diagnostica. Per istruzioni circa
l'azzeramento diagnostica vedere il Capitolo 4.21.
• “TOT.TEMPO MOTORE” - Tempo d'esercizio totale del motore
• “PARZ.TEMPO MOT.” - Tempo d'esercizio del motore dall'ultimo azzeramento diagnostica. Per istruzioni circa l'azzeramento
diagnostica vedere il Capitolo 4.21.
• “TOT. MANOVRE MAN.#” - Totale delle volte in cui l'unità è stata fatta funzionare manualmente
• “PARZ.MANOVRE MAN” - Numero delle volte in cui l'unità è stata fatta funzionare manualmente dall'ultimo azzeramento
diagnostica. Per istruzioni circa l'azzeramento diagnostica vedere il Capitolo 4.21.
VIS. PROFILO DI
COPPIA?
VEDI PROFILO
IN APERTURA?
VEDI PROFILO
IN CHIUSURA?
BREAK DI RIF.
65%-SUCC.?
ULTIMO BREAK
70%-SUCC.?
MAX RUN DI RIF
40%-SUCC.?
ENDING DI RIF.
40%-SUCC.?
ULTIMO MAX RUN
40%-SUCC.?
ULTIMO ENDING
40%-ESCI?
BREAK DI RIF.
40%-SUCC.?
ULTIMO BREAK
43%-SUCC.?
MAX RUN DI RIF
40%-SUCC.?
ULTIMO MAX RUN
40%-SUCC.?
ENDING DI RIF.
55%-SUCC.?
ULTIMO ENDING
60%-ESCI?
