Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
N.B.: Non regolare i fermi se non sono completamente liberi
Nel caso in cui un fermo si trovi ancora in contatto con il canotto in posizione chiusa e aperta, il QX risulterà sovraccarico
durante il ciclo.
9. Vi sono due scanalature o fasce indicative incise sui fermi, utili per valutarne la posizione. Per determinarne i limiti
approssimativi, allineare le fasce con il bordo dell'alloggiamento. Se i fermi risultano sono troppo ritratti, la guarnizione o-
ring verrà compromessa e l'unità perderà olio.

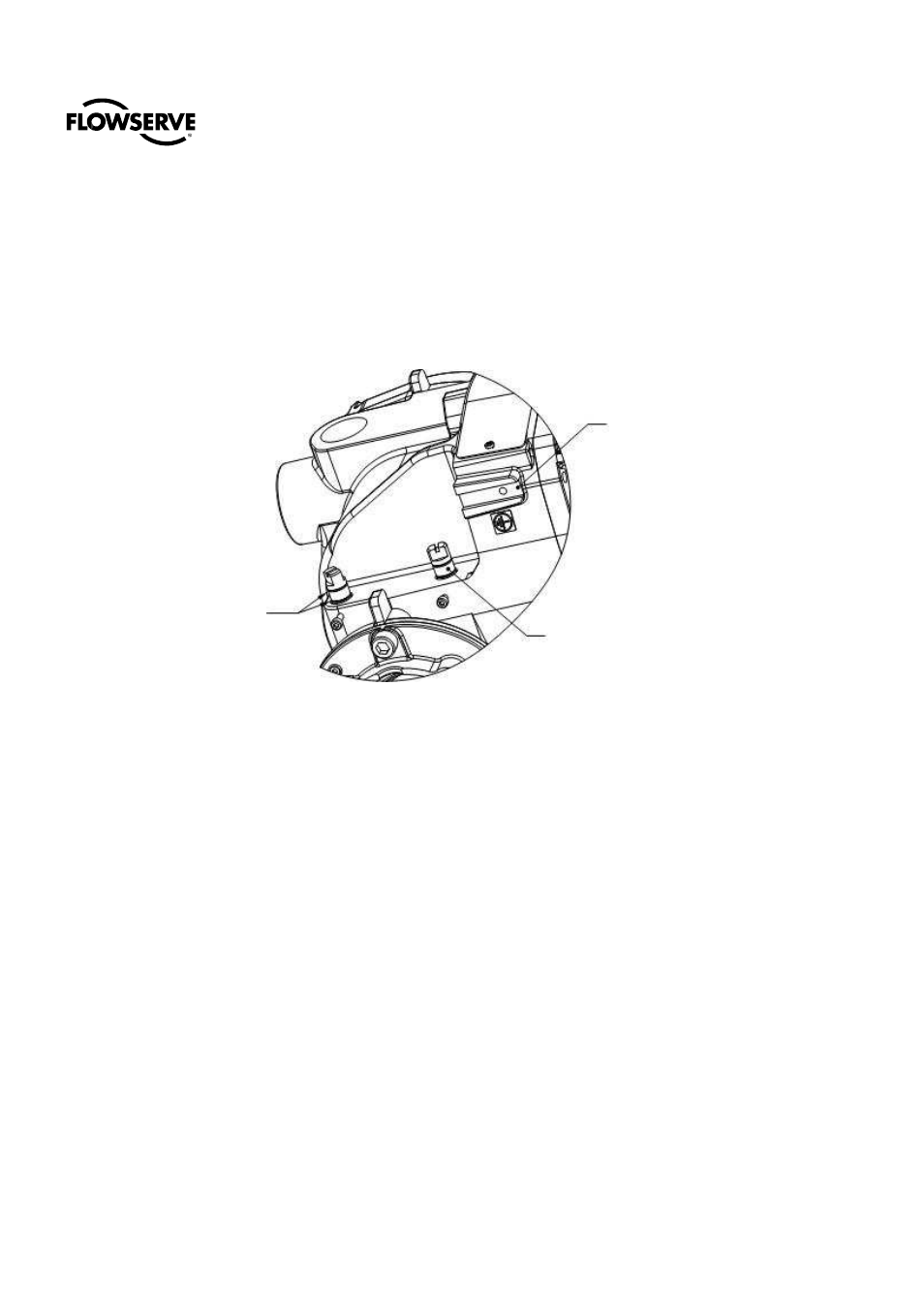

Figura 3.2 – Fermi di fine corsa del QX
3.4 Collegamenti elettrici
Verificare che le specifiche della tensione sulla targhetta siano adatte all'installazione. La procedura di impostazione non è
intrusiva, quindi rimuovere soltanto il coperchio della morsettiera per fare i collegamenti elettrici ed eseguire l'avviamento
dell'attuatore.
c
AVVERTENZA: La rimozione di altri coperchi senza la previa autorizzazione di Limitorque invaliderà la garanzia.
Limitorque declina ogni responsabilità per danni o deterioramenti risultanti dalla rimozione di coperchi.
3.4.1 Rimozione coperchio morsettiera
Rimuovere il coperchio come segue:
1. Rimuovere le quattro viti con una chiave esagonale da 6mm.
2. Rimuovere il coperchio. Le unità antideflagranti hanno coperchi a innesto lungo e due fori filettati a 180° tra loro. Se il
coperchio è di difficile rimozione, infilare due delle sue viti nei fori filettati nella sua flangia ed estrarlo. Ruotare le viti con
uguale progressione. Non sollevare il coperchio con un cacciavite o simili per evitare danni alle pareti di tenuta su un'unità
antideflagrante, o la guarnizione e la sede dell'o-ring.
3.4.2 Documenti in morsettiera
I kit di installazione utente o OEM, gli schemi elettrici e i report dei test sono contenuti nel vano terminale o con l'attuatore. Non
lasciarli nella morsettiera a collegamenti elettrici ultimati.
N.B.: Le presenti istruzioni non riguardano i produttori che usano installare l’attuatore sulla valvola prima della consegna. È
importante che questi documenti siano disponibili sul sito di destinazione finale.
FESSURA STAFFA DI
MESSA A TERRA ANTI-
ROTAZIONE
FASCE DI RIFERIMENTO FERMO
FERMI QX
2 PUNTI, COME DA FIG
