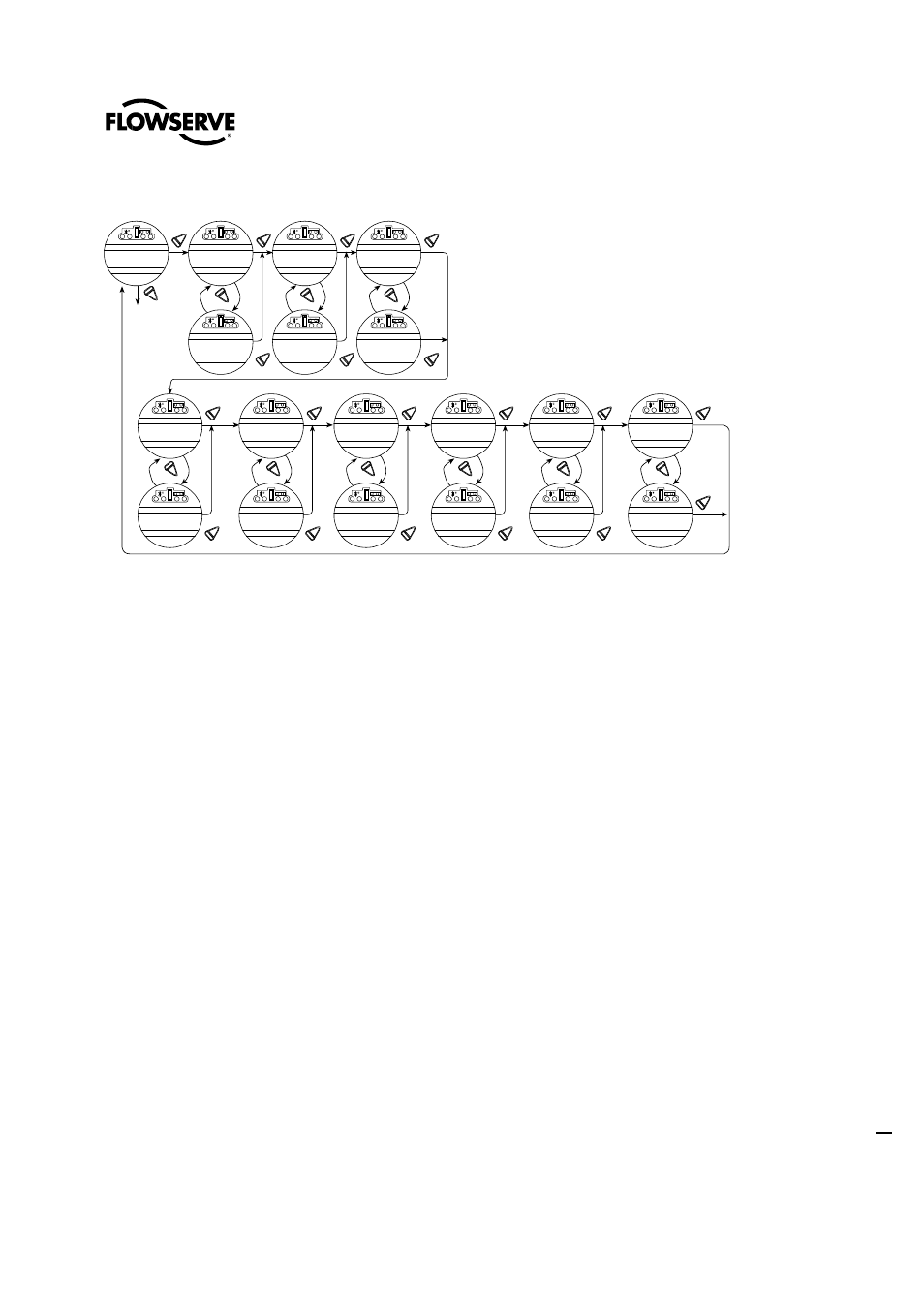

Figura 4.28 – Esclusione ESD
4.18.2 Inibizione
Default = INIBIZIONE>ESD
Personalizzare le impostazioni:
Selezionare “NO” per scegliere:
• “ESD>INIBIZIONE” – l’ESD prevale sul segnale d’inibizione attivo
• “INIBIZIONE>ESD” - il segnale d’inibizione attivo prevale sull’ESD
N.B.: La rimozione dei cavi da questi terminali può disabilitare le inibizioni attive.
4.18.3 Comando locale
Default = LOCALE>ESD
Personalizzare le impostazioni:
Selezionare “NO” per scegliere:
• “ESD>LOCALE” - ESD prevale sul comando locale dell’attuatore.
• “LOCALE>ESD” - Il comando locale dell’attuatore prevale sull'ESD.
4.18.4 Stop
Default = STOP>ESD
Personalizzare le impostazioni:
Selezionare “NO” per scegliere:
• “ESD>STOP” – ESD prevale sul segnale di arresto.
• “STOP>ESD” – Il comando STOP prevale sull’ESD.
* ATTENZIONE:
È possibile scegliere “ESD” per
prevalere su queste condizioni.
Selezionare “ESD>,” in tali
condizioni potrebbe
compromettere il motore
dell'attuatore. La selezione di
“ESD>” in tali casi, invaliderà la
garanzia e la certificazione.
*
*
*
*
*
*
