Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
SI
STOP
NO
STOP
SI SI
SI
NO
NO NO
SI
YE
S
NO NO NO
SI SI
NO NO NO
SI SI
NO
NO
SI
NO
SI
NO
Nota: Il selettore nero potrebbe riportare la dicitura originale inglese “YES” anziché “SI”
1. Ruotare il selettore rosso su "STOP".
2. Entro 10 secondi, mettere il selettore nero di controllo su “SI”, poi su “NO”, quindi di nuovo su “SI” (rapidamente, in non più
di un paio di secondi).
3. Sull'LCD apparirà per 10 secondi il messaggio “SETUP?” In caso di mancata azione entro quel lasso di tempo, l'unità si
azzererà.
4. Utilizzare il selettore nero per rispondere “SI” o “NO” alle domande che appariranno sul display.
2.1.2 Funzionamento elettrico
Questa funzione permette una calibrazione semplice e rapida. Per impostare i finecorsa elettricamente, accedere alla modalità
“MODIFICA CONFIGURAZIONE?” attraverso il modo “SETUP”.
1. Accedere a "SETUP" come descritto nell'apposito Capitolo 2.1.1.
2. Quando sullo schermo apparirà “MODIFICA CONFIGURAZIONE?” selezionare “SI.”
3. In tal modo verrà visualizzato il relativo menu. Scegliere “NO” fino a che non comparirà “MODIFICA POSIZIONE.” Quindi si
potrà scegliere se impostare per prima la posizione di chiusura o di apertura.
4. Scegliere “SI.” Apparirà “CHIUDERE” o “APRIRE VALVOLA - OK?”.
5. Ruotare il selettore rosso su "LOCALE" e quella nera nella direzione desiderata. Appariranno le schermate illustrate in
Figura 2.1.
6. Una volta che la valvola avrà raggiunto la posizione desiderata, rimettere il selettore rosso su “STOP” e completare la
calibrazione.
Le impostazioni di posizione sono ora complete. L'attuatore può essere attivato elettricamente per vedere se funziona nel modo
stabilito.

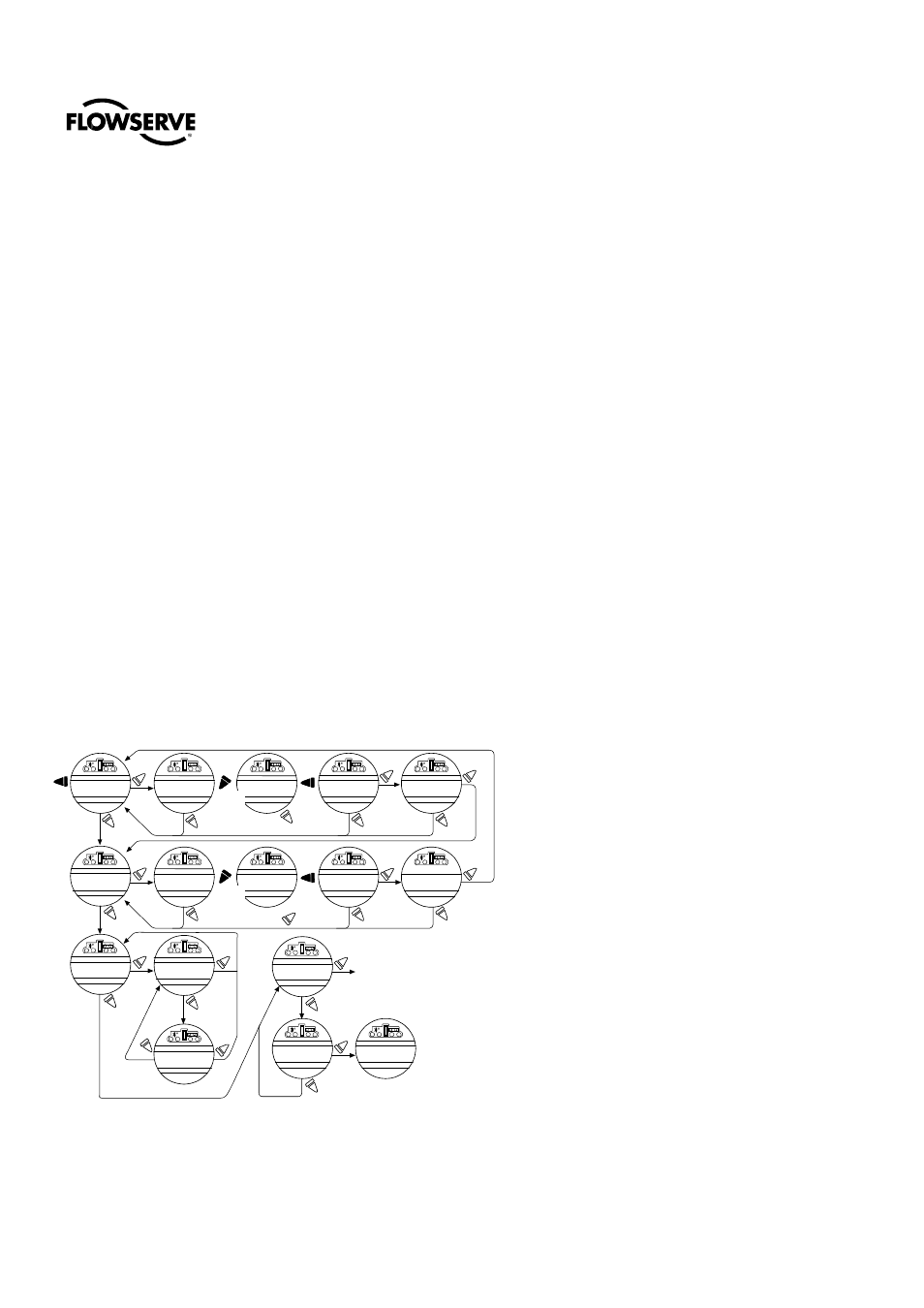

Figura 2.1 – Funzionamento elettrico
100% APERTA
STATO OK? POSIZIONE
XXX,X%
APERTO?
ESCI DALLA
CONFIGURAZIONE
?
SETUP?
IMPOSTA
PRECIS.
POSIZIONE?
POSIZIONE
XXX% APERTO? Accesso al modo “SETUP”
CAMBIA
FINECORSA IN
APERTURA?
APRIRE
VALVOLA OK?
A VALVOLA
APERTA
RITORNARE A
APRIRE
VALVOLA OK?
SALVA
POSIZIONE
APERTURA-OK?
“YES” (SI) funziona
in direz. chiusura
Passa a
Passa a
CAMBIA
FINECORSA IN
CHIUSURA?
CHIUDERE
VALVOLA OK?
A VALVOLA
CHIUSA
RITORNARE A
CHIUDERE
VALVOLA OK?
SALVA
POSIZIONE
CHIUSURA-OK?
“NO” funziona in
direz. chiusura
LOCALE
LOCALE
