Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
fl owser ve.co m
21
PE
27 Motore
25
28
35
34
29
30
32
44
45
48
49
46
47
50
51
23
24
22
21
6
54
53
52
NB.: L’alimentazione di 110 VCA per l’alimentazione controllo è opzionale
Circuito con valvola completamente
chiusa e alimentazione OFF.
L2 Alimentazione trifase
Contattore
d’inversione 26
*
FS1 FS2
FS3
Alimentazione
controllo
Ingresso
Scheda AUX
alimentazione (Opzionale)
Contatto uscita
Scheda processore principale feedback stato
Sensore
posizione
Sensore
coppia
STOP
Limitorque
Pannello di controllo
Limigard
7
È possibile utilizzare cavallotti per connettere le uscite digitali comuni – 28 e 29, 31 e 32 Con
alimentaz
.OFF
24 VDC +Ve
0 VCC
0 VCA
110 VCA
24 VCC +Ve
0 VCC
Impostaz default
Posizione
CHIUSO
Posizione
APERTO
Posizione
CHIUSO
Posizione
APERTO
S1a
S1b
S2a
S2b
Chiuso
Stop
Aperto
Com dig #1-Ve
Inibiz. chius /
interlock Ingr 1
Inibiz. apert/
interlock Ingr 2
Com dig #2-Ve
E.S.D. Ingr 0
Com dig #3-Ve

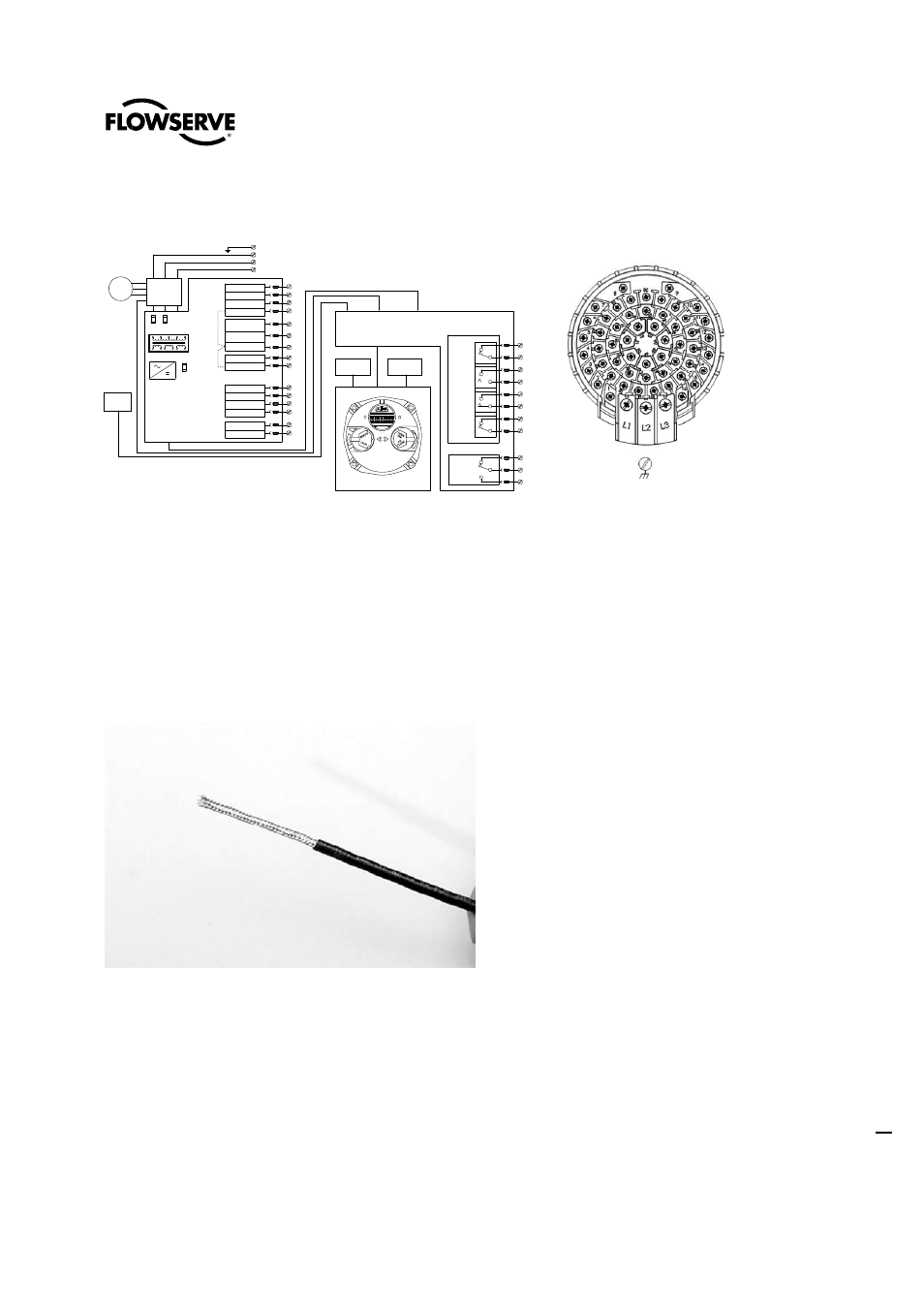

Figura 3.8 – Diagramma cablaggio standard
N.B.: All'interno del vano terminale del QX si troverà il diagramma di cablaggio più frequente.
Preparazione del cavo
Preparare il cavo di rete per la connessione al blocco terminale dell'attuatore QX, come illustrato nelle Figure da 3.7 a 3.10.
a ATTENZIONE: Denudare i conduttori a treccia facendo attenzione a non danneggiare le trecce, il che potrebbe indebolirli.
Mentre si toglie l'isolante, attenzione a non praticare incisioni sul conduttore, che potrebbe risentirne e rompersi. È un
danno che può non essere visibile, ma causare un'avaria senza preavviso in seguito.
1. Rimuovere 5-8 cm di guaina esterna di plastica come da Figura 3.9. Non tagliare o incidere il cavo in rame o i conduttori.
Figura 3.9 – Rimozione guaina in plastica esterna
2. Separare le parti del cavo. Sciogliere la schermatura a treccia e tirare indietro quella a foglio fino al punto in cui è stata
rimossa la guaina, come da Figura 3.10.
3. Tagliare le due schermature. Scoprire i conduttori per circa 1 cm, come da Figura 3.11.
4. Applicare un film termoretraibile per isolare il filo di rame e alleggerire lo stress del cavo.
5. Installare connettori a occhiello come da Figura 3.12.
a ATTENZIONE: Non fare fondere l' isolante.
6. Collegare i cavi di rete al blocco terminale dell'attuatore QX come da Tabella 3.4 e dall'apposito diagramma. La Tabella
3.4 mostra una connessione per la topologia di rete.
Spaccato del blocco terminale
Staffa messa a terra
