Scegliere "MODIFICA RELE' ALLARME E STATO?” dalla routine di “SETUP”.
Scegliere “SI” per accedere alla routine di SETUP per ogni singolo contatto. Scegliere “NO” fino a che non comparirà il contatto
richiesto, quindi “SI” per apportare le modifiche.
4.13.2 Funzione Stato
Scegliere “NO” per spostarsi nella lista delle funzioni, fino a visualizzare quella richiesta.

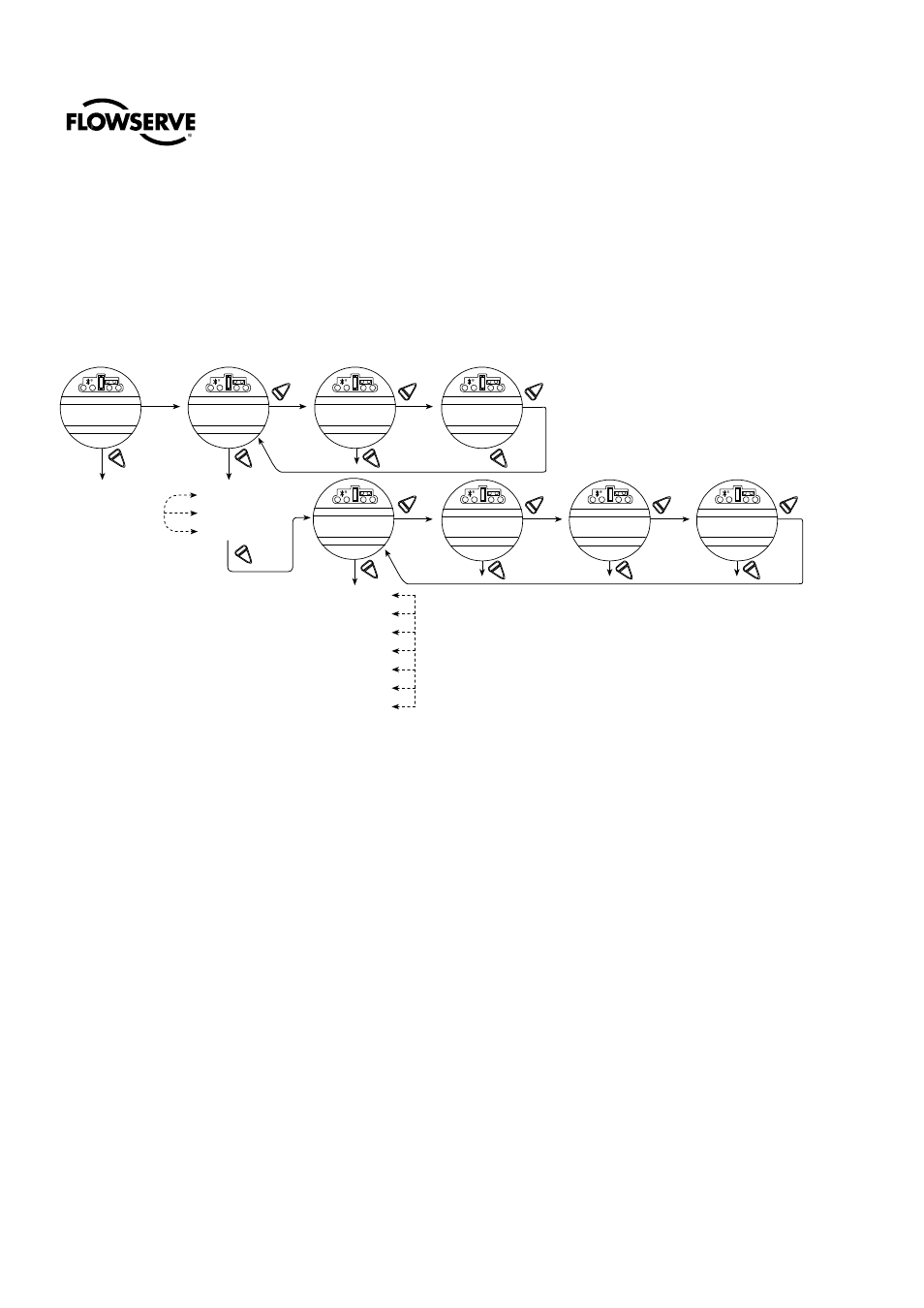

Figura 4.19 – Contatti di stato e allarme (con aggiunta di schede opzionali)
4.13.3 Contatto
Questa modalità permette di scegliere lo stato del contatto quando la funzione corrispondente è attiva. Selezionare “NO” per
scegliere se un contatto deve essere normalmente chiuso, normalmente aperto o intermittente, a funzione attiva. Selezionato
“Intermittente”, il contatto commuterà automaticamente tra aperto e chiuso (1 secondo aperto/1 secondo chiuso).
4.13.4 Posizione valvola
Questa schermata apparirà soltanto se si sceglie la funzione “POS.INTERMEDIA”. Scegliere “NO” fino a che non comparirà il
valore percentuale "APERTO" richiesto, al quale il contatto dovrà commutare. Se esso è stato selezionato come normalmente
chiuso, chiuderà raggiunta la soglia, con l'attuatore in movimento verso la direzione in apertura.
N.B.: I contatti di stato (S) e quelli d'allarme opzionali (R), sono ritenuti e rimarranno nell'ultima posizione impostata in caso di
guasti all'alimentazione centrale.
SI
SI
SI
SI
(CHIUSO)
(INTERM.
)
NO
NO
NO
NO
SI
SI
SI
SI
NO
NO
(DISABLE)
NO
NO
(Opzione)
MODIFICA RELÈ
ALLARME E STATO?
CAMBIA CONTATTO DI
STATO S1?
FUNZIONE STATO
CHIUDE?
CONTATTO
(APRE) – OK?
MODIFICA ALLARME
CONTATTO R1?
ABILITA ALLARME
CONTATTO R1?
FUNZIONE STATO
LOCALE SELEZION.?
CONTATTO
(CHIUDE) – OK?
Come cambiare il
contatto allarme S1
CONTATTO S2?
CONTATTO S3?
CONTATTO S4?
CONTATTO R2?
CONTATTO R3?
CONTATTO R4?
CONTATTO R5?
CONTATTO R6?
CONTATTO R7?
CONTATTO R8?
Come cambiare il
contatto allarme R1
N.B.:
S1b, S2b non sono
configurabili. Cambiano il loro stato
come S1a, S2a. Per esempio, se S1a
è configurato come normalmente
chiuso, S1b sarà normalmente aperto.
Funzioni stato:
1.
IN CHIUSURA
2.
IN APERTURA
3.
FERMO
4.
IN MOVIMENTO
5.
SELETT. SU LOCALE
6.
SOVRATEMP.MOTORE
7.
COPPIA ECCESSIVA
8.
MANOVRA MANUALE
9.
VALVOLA BLOCCATA
10.
LIM.COPPIA CHIUS
11.
LIM.COPPIA APERT
12.
STOP/OFF SELEZ.
13.
FASE MOT. PERSA
14.
SEGNALE ESD
15.
INIBIZIONE CHIUS
16.
INIBIZIONE APERT
17.
INPUT ANAL.PERSO
18.
SELETT.SU REMOTO
19.
LIMIGARD ATTIVO
20.
GUASTO HARDWARE
21.
CONTROL. DA RETE
22.
CHIUSO
23.
APERTO
24.
POS.INTERMEDIA
25.
CONTROLLO CSE
