Se la calibrazione deve essere perfezionata:
1. Scegliere "NO" al messaggio “CAMBIA FINECORSA IN APERTURA?”.
2. Ripetere la procedura “CAMBIA FINECORSA IN CHIUSURA?”.
N.B.: Il LED verde è l'impostazione di default per indicare la posizione (CHIUSA).
Impostazione del finecorsa in apertura (funzionamento a volantino)
1. Al messaggio “CAMBIA FINECORSA IN APERTURA?” selezionare “SI.” Apparirà “APRIRE VALVOLA - OK?”
2. Inserire la manovra manuale, come descritto nel Cap. 3.7.1, Funzionamento manuale.
3. Verificare che la valvola sia completamente aperta.
4. Muoverla quindi nella direzione di chiusura ruotando una volta il volantino per permettere al motore di avanzare per inerzia.
5. Una volta nella posizione desiderata, scegliere di nuovo “SI”. Apparirà “SALVA POSIZIONE DI APERTURA OK?”
6. Selezionare “SI”.
La posizione sarà così calibrata. Verificare l'impostazione del finecorsa in apertura come segue:
1. Spostare la valvola in direzione di chiusura. L'indicatore luminoso di apertura si spegnerà con circa un giro di volantino.
2. Far tornare la valvola in direzione di apertura e verificare che il relativo indicatore luminoso si accenda poco prima che sia
completamente chiusa (mezzo giro - un giro).
3. Scegliere "SI" al messaggio “CAMBIA FINECORSA IN APERTURA?” o “NO” per tornare al messaggio “MODIFICA
POSIZIONE?”
Se la calibratura deve essere perfezionata:
1. Scegliere "NO" al messaggio “CAMBIA FINECORSA IN CHIUSURA?”.
2. Ripetere la routine “CAMBIA FINECORSA IN APERTURA?”.
N.B.: Il LED rosso è l'impostazione di default per indicare la posizione (CHIUSA).
Impostazione del finecorsa in chiusura o apertura (funzionamento elettrico)
1. Accedere a "SETUP" come descritto nell'apposito Capitolo 2.1.1.
2. Accedere alla routine “MODIFICA POSIZIONE?”
3. A “CHIUDERE VALVOLA - OK?” o “APRIRE VALVOLA - OK?,” spostare il selettore rosso su “LOCALE” e usare i contatti
“APERTO” e “CHIUSO”.
L'unità opererà solo localmente e solo nella configurazione ad azionamento manuale (modo non ritenuto). Ciò non causerà
l'uscita dalla routine di avvio, e riportando il selettore rosso su "STOP" riapparirà lo stesso messaggio. Ciò permette di collocare
la valvola ai suoi finecorsa evitando di dover utilizzare il volantino. In questa modalità, l'unità si azionerà con il selettore nero
senza fermi di finecorsa. I finecorsa impostati precedentemente saranno ignorati.

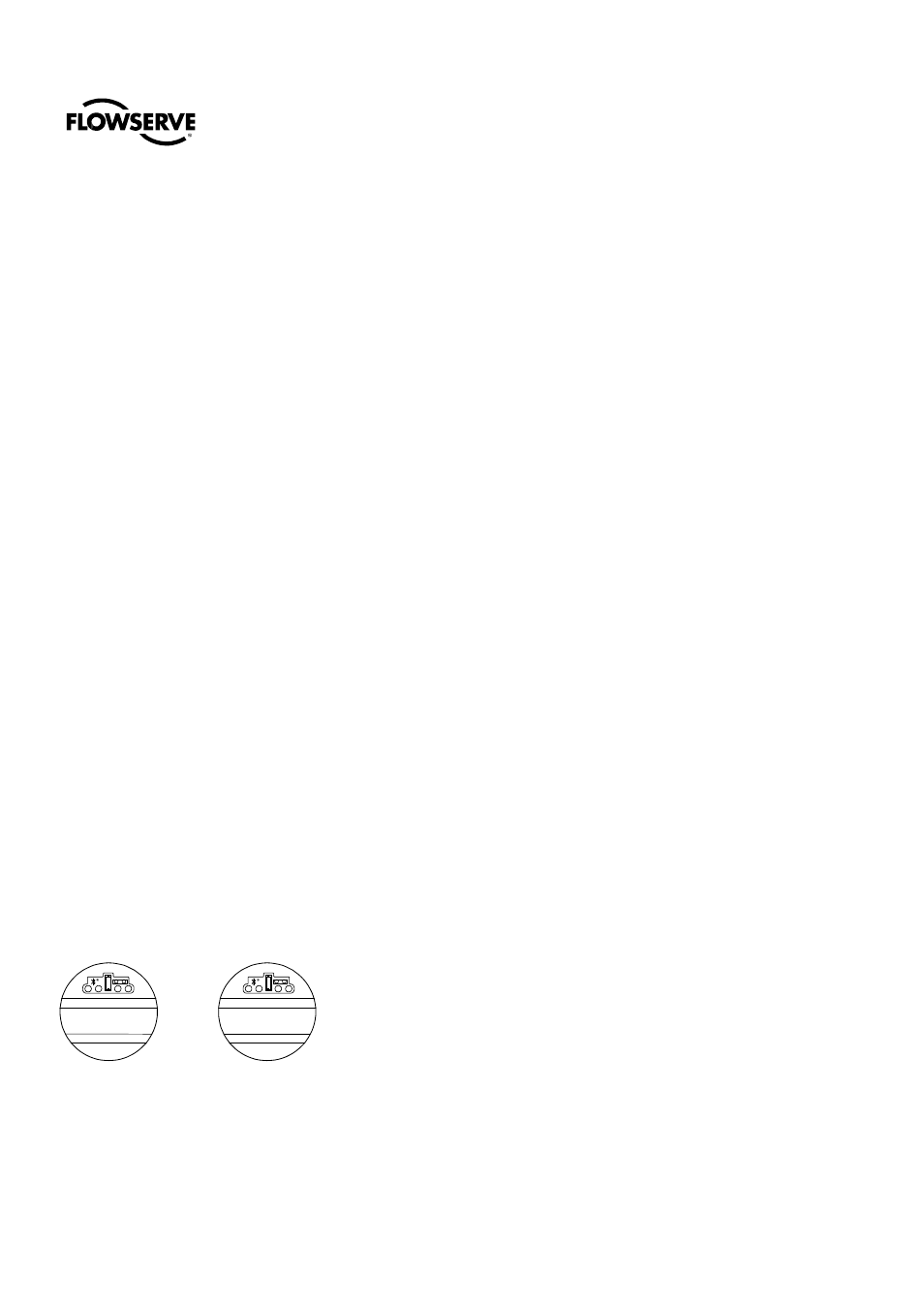

1. Spostare il selettore rosso su “LOCALE” e quello nero nella direzione desiderata. Sull'LCD apparirà:
A VALVOLA CHIUSA
RITORNARE A STOP
A VALVOLA APERTA
RITORNARE A STOP
OPPURE
