2. Una volta raggiunto il finecorsa della valvola “CHIUSO” o “APERTO”, riportare il selettore rosso su “STOP” e completare
l'impostazione dei finecorsa. Vedere Figura 3.17.
N.B.: Una volta impostati i finecorsa, l'attuatore può essere manovrato elettricamente da comandi in remoto. È anche possibile
operare in locale autoritenuto. Controllare il funzionamento dell'attuatore per verificare che le impostazioni di coppia e finecorsa
siano soddisfacenti. Mettere il selettore su “LOCALE” e ruotare quello di “APERTO/CHIUSO” per far funzionare l'attuatore in
modo “elettrico”.

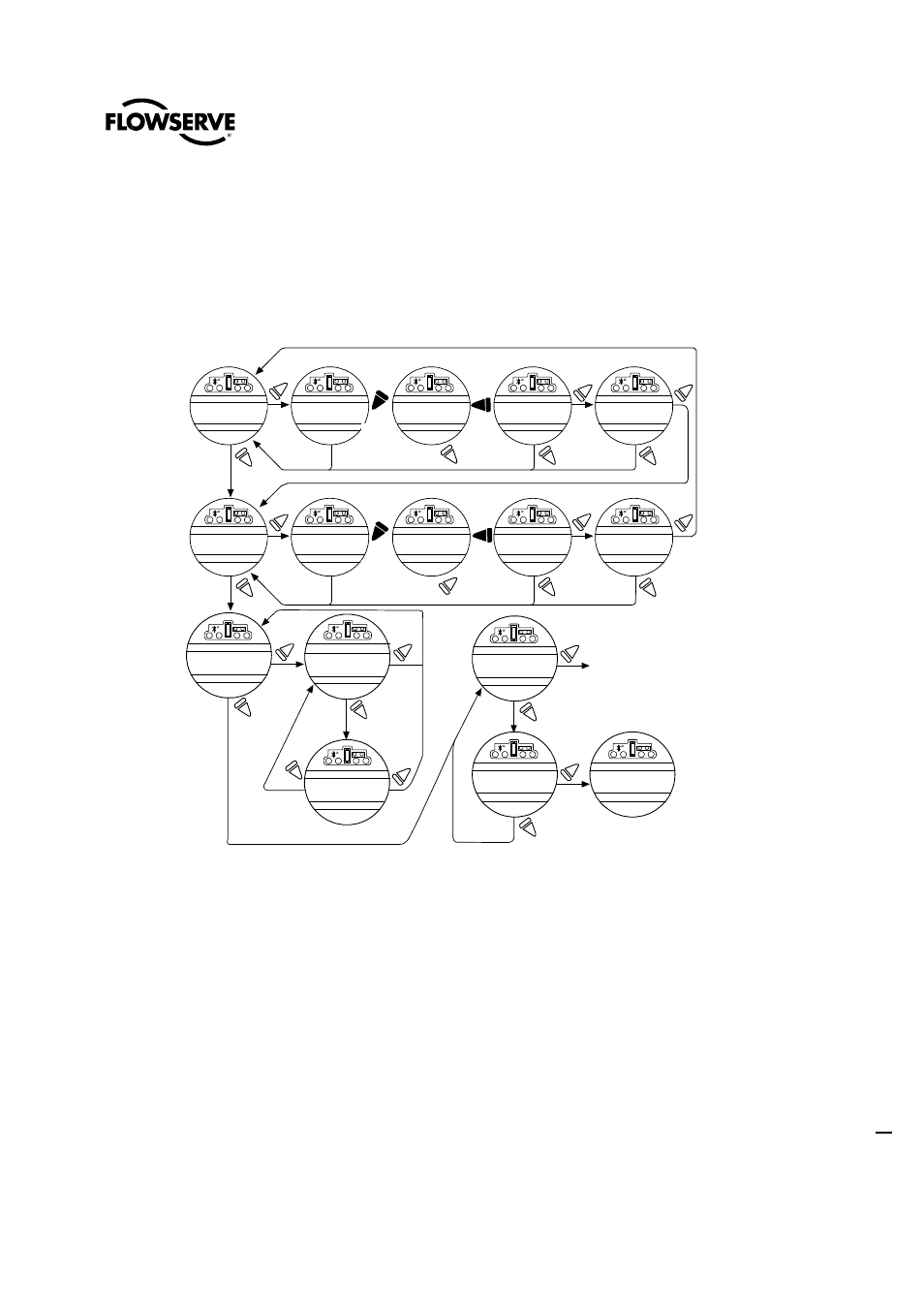

Figura 3.17 – Configurazione posizione - funzionamento elettrico
Lo spostamento del selettore rosso da “STOP” a “LOCALE” o “REMOTO” salverà automaticamente tutte le modifiche
apportate, nella memoria non volatile.
SI SI SI Passa a
NO NO NO
NO
SI SI SI Passa a
SI NO NO
NO
SI SI SI
NO NO NO
SI
SI
NO
NO
NO funziona in
direz. chiusura
SI (YES) funziona
in direz. apertura
Accesso modo
SETUP
CAMBIA FINECORSA
IN CHIUSURA?
CHIUDERE
VALVOLA OK?
A VALVOLA CHIUSA
RITORNA A STOP
CHIUDERE
VALVOLA OK?
SALVA POSIZIONE
CHIUSURA OK?
SALVA POSIZIONE
APERTURA OK?
APRIRE VALVOLA
OK?
A VALVOLA APERTA
RITORNA A STOP
APRIRE VALVOLA
OK?
CAMBIA FINEC. IN
APERTURA?
IMPOSTA PRECIS.
POSIZIONE?
POSIZIONE XXX%
APERTO?
POSIZIONE XXX.X%
APERTO?
SETUP?
ESCI DALLA
CONFIG.?
100% APERTO
STATO OK?
LOCALE
LOCALE
