Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowserv e.co m

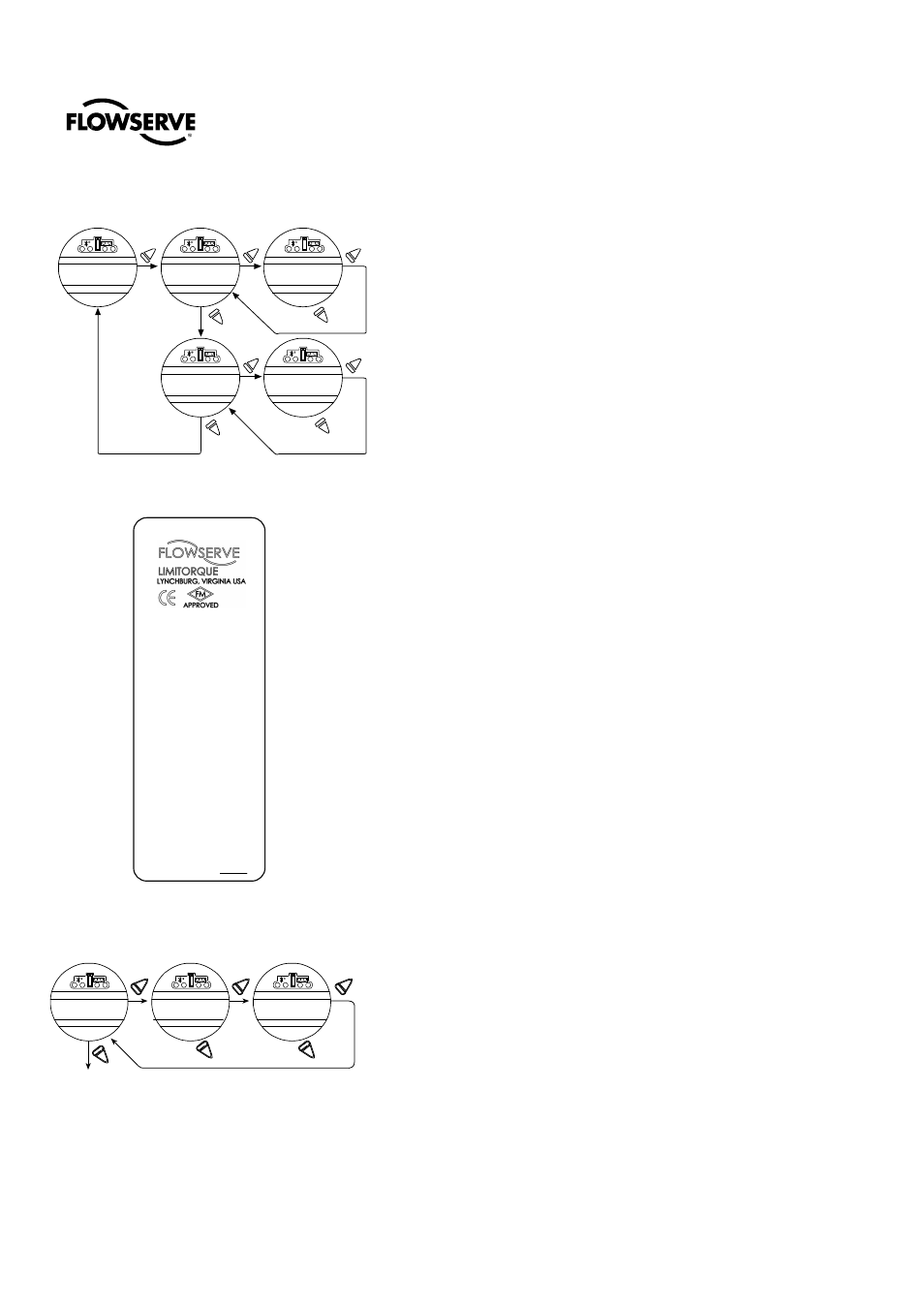

Figura 4.7 - Configurazione tempo di manovra
Figura 4.8 – Targhetta XP tipica
Figura 4.9 - Configurazione della coppia
SI SI SI
NO NO
SI SI
NO NO
MODIFICA TEMPO
DI MANOVRA
TEMPO DI MANOVRA
APERTO -OK
TEMPO DI MANOVRA
APERTO 30 SEC -OK
TEMPO DI MANOVRA
CHIUSO 30 SEC -OK
TEMPO DI MANOVRA
CHIUSO -OK
QX-1: 5-20 sec, default 15 sec
QX-2: 8-30 sec, default 30 sec
QX-3: 15-60 sec, default 60 sec
QX-4: 30-120 sec, default 60 sec
QX-5: 60-120 sec, default 60 sec
Questi tempi si basano su un
intervallo di 90° tra aperto e chiuso.
Consultare la fabbrica per tempi
multigiro.
QX-1: 5-20 sec, default 15 sec
QX-2: 8-30 sec, default 30 sec
QX-3: 15-60 sec, default 60 sec
QX-4: 30-120 sec, default 60 sec
QX-5: 60-120 sec, default 60 sec
Questi tempi si basano su un
intervallo di 90° tra aperto e chiuso.
Consultare la fabbrica per tempi
multigiro.
QX= _____
___ SEC. FOR ____ DEG.
___ SEC. FOR ____ TURNS
RATED TORQUE ___ FT-LBS
RATED TORQUE _______ N-m
___ VOLT AC __ VOLTS DC
___ FREQ HZ _____ PHASE
____Hp ____________ Kw
20% NOMINAL AMPS
___ % NOMINAL AMPS
S/N ________________
O/N ________________
LUBRICANT ____________
ENCLOSURE TYPE
3,4,4X6,IP68
-30C<T AMB<65C
INSTALL PER MANUAL
LMITIM33Q6
DO NOT OPEN ENCLOSURE
WHILE FLAMMABLE
ATMOSPHERE IS PRESENT OR
WHILE UNIT IS ENERGIZED
TEMPERATURE CODE T4
EXPLOSIONPROOF CLASS II
GROUP ________ C&D
DUST IGNITIONPROOF CLASS II
GROUP E,F&G DIV 1&2
GROUP C&D SEAL CONDUITS
WITHIN 18 INCHES (0.5M)
GROUP B SEAL CONDUITS AT
ENCLOSURE. ACTUATOR MAY
HAVE MULTIPLE POWER
SOURCES.
YR OF MPR
(40%-100%) (40%-100%)
SI SI SI
NO
NO
(Regolabile con incrementi dell'1%)
MODIFICA COPPIA COPPIA CHIUSURA
LIMITE (100%) – OK?
COPPIA APERTURA
LIMITE (100%) – OK?
