Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m

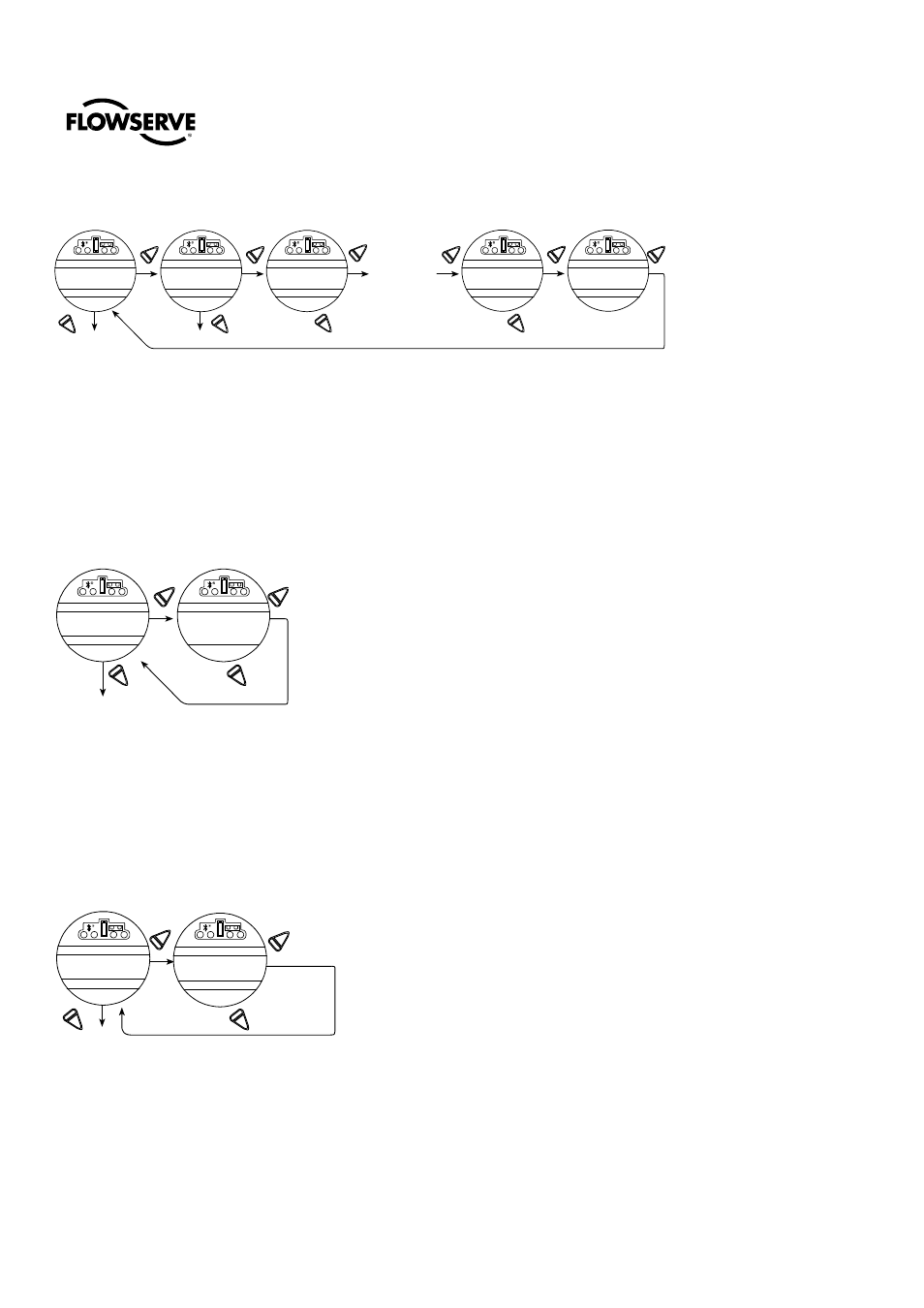

Figura 4.33 – Numero etichetta (TAG)
4.23 Contrasto LCD
Consente la regolazione del contrasto dell'LCD.
1. Selezionare “SI” per accedere alla schermata “CONTRASTO LCD”.
2. Scegliere “NO” fino a ottenere il contrasto desiderato.
Figura 4.34 – Contrasto LCD
4.24 Extra coppia
Default = “AUTO”
L'extra coppia migliora la capacità di azionare valvole in condizioni di bassa temperatura o quando la valvola è troppo fredda.
Nelle impostazioni di default, il QX consente maggiore coppia d'uscita fino alla massima coppia nominale dell'unità quando la
temperatura scende sotto ai 32°F (0°C). Quando è co nfigurata su ON, l'extra coppia sarà presente in ogni condizione,
indipendentemente dalla temperatura, mentre su OFF, non sarà presente.
Figura 4.35 - Extra coppia
MODIFICA TAG? IMPOSTA CIFRA #1
“0”------_
IMPOSTA CIFRA #2
M0 “0”------
IMPOSTA CIFRA #16
M000000000 “0”
REGISTRA TAG OK? Alcune procedure per
caratteri da 3 a 16
SI SI SI SI SI SI/NO
“NO ”
cambia
carattere
“NO ”
cambia
carattere
NO NO NO NO
Ciò consente di inserire
agevolmente TAG di
meno di 16 caratteri
Possibile fino a 16
caratteri. Elenco
alfanumerico 0-9,
poi A-Z, più spazi
vuoti Prima appaiono gli
spazi vuoti, poi
l'elenco alfanumerico
SI SI
“NO ”
regola il
contrasto LCD NO NO
MODIFICA
CONTRASTO LCD?
CONTRASTO
LCD OK?
SI SI
(ON)
(OFF)
“NO ” abilita
opzioni NO
MODIFICA EXTRA
COPPIA?
EXTRA COPPIA
(AUTO) OK?
