Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowserv e.co m
Tabella 3.3 - Parametri richiesti per cavi esterni
Fino a Usare cavi con la seg. portata minima
40°C – 55°C ambientali 60°C
56°C – 70°C ambientali 75°C
Nota 1: Vedere targhetta unità.
3.4.7 Installazione delle reti
Il Limitorque QX offre diverse opzioni di rete: DDC-Modbus, Foundation Fieldbus H1, Profibus DP_V1, Profibus PA e
DeviceNet.
I cavi di rete devono essere di tipo Belden 3074F, Belden 3105, Belden 9841, o d'altro tipo, ammesso che non si discosti più
del 5% dalle seguenti specifiche.
• Impedenza nominale: 120 ohm @ 1 MHz
• Capacità linea-schermo: 23,0 pF/ft (75,5 pF/m)
• Capacità linea-linea: 12,8 pF/ft (42,0 pF/m)
L'uso di cavi diversi può portare a una riduzione della distanza internodale e/o all'aumento dell'errore di comunicazione.
Prestare particolare attenzione alla terminazione di cavi a doppino intrecciato e schermato nelle reti di comando. Evitare tagli,
incisioni o abrasioni nella guaina isolante dei cavi di comunicazione dati, che potrebbero causare dispersioni verso terra
involontarie. Per evitare induzione di rumore nella rete, il cavo in eccesso deve essere reciso, e non arrotolato o avvolto.

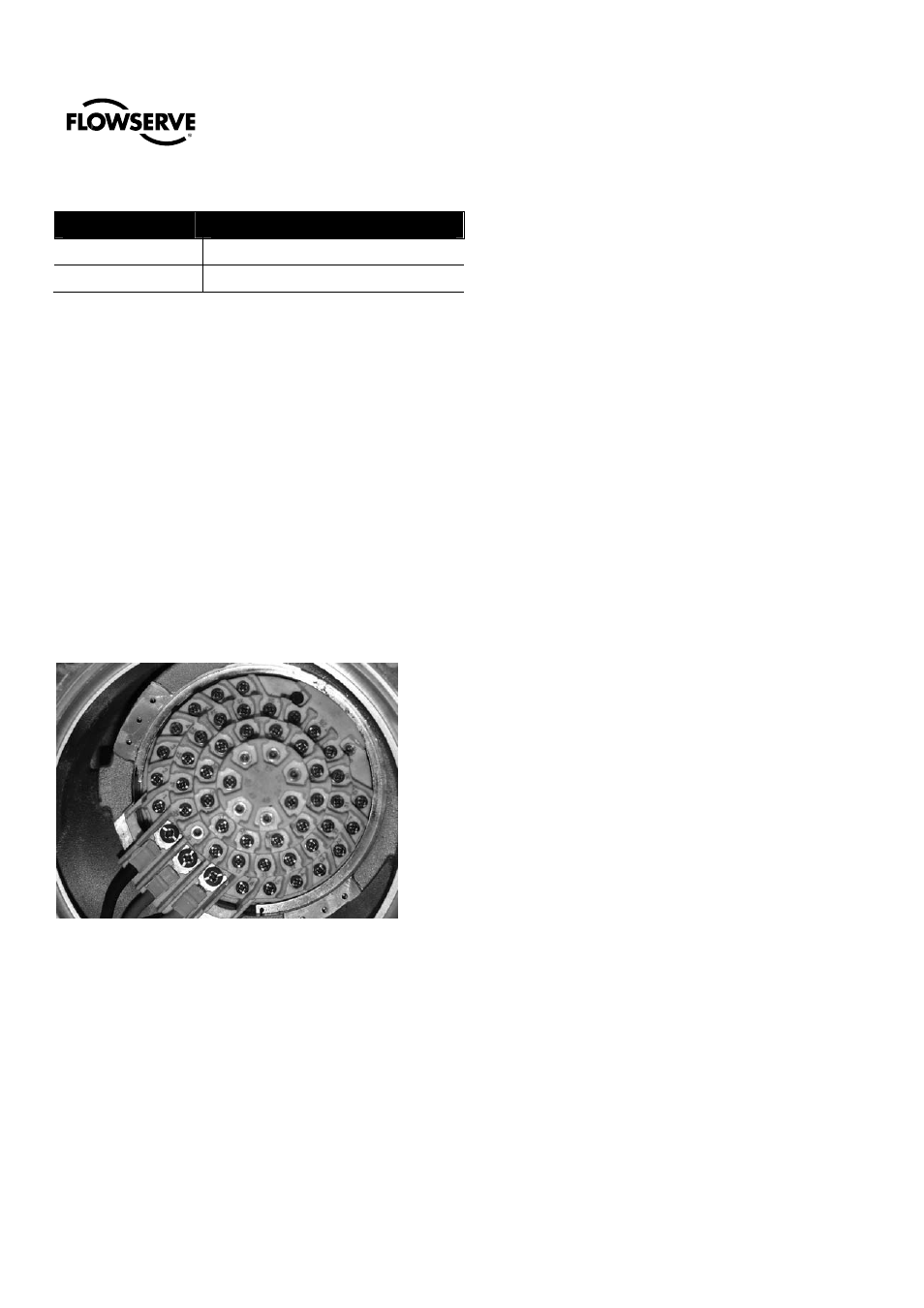

Figura 3.7 – Blocco terminale
