Manuale di istruzioni
Scaricatore di condensa GESTRA
BK 28
A
1
Ed: 11/2002
Scaricatore di
condensa
PN 100
DN 15 – 25
BK 28
Montaggio
La corretta direzione del flusso è indicata
con una freccia riportata sul corpo dello
scaricatore. Il montaggio può essere
effettuato in qualsiasi posizione. Per
permettere lo smontaggio del coperchio 3
prevedere uno spazio libero sopra il
coperchio di almeno 80 mm.
Note importanti
Trattamento delle saldature
L’acciaio legato 15 Mo 3 non richiede
nessun trattamento termico dopo la sal-
datura. Se però il BK 28 viene saldato su
una tubazione in acciaio 13 CrMo 4 4
raccomandiamo di eseguire la ricottura
solamente tramite resistenze. La ricottura
deve essere localizzata nella zona di
saldatura; lo scaricatore non deve essere
isolato durante il trattamento termico.
Funzionamento
Lo scaricatore termostatico/termodina-
mico BK 28 è dotato di sistema di regola-
zione resistente alla corrosione ed ai colpi
d’ariete. Lo scaricatore apre e chiude pochi
gradi sotto la temperatura del vapor saturo
relativa alla pressione applicata. L’aria
viene automaticamente eliminata durante
l’avviamento come pure durante l’eser-
cizio. L’otturatore dello scaricatore fun-
ziona anche come valvola di non ritorno.
Se viene utilizzato un trattamento termico
tramite fiamma il gruppo di regolazione
deve essere smontato, in caso contra-
rio il gruppo verrà seriamente e irrimedia-
bilmente danneggiato.
Manutenzione
Lo scaricatore BK 28 non richiede nessuna
particolare manutenzione. La capacità di
scarico ed il corretto funzionamento pos-
sono comunque essere influenzati dall’ac-
cumulo di sporcizia. In questi casi pulire il
filtro .
Pulizia del filtro e sostituzione
gruppo di regolazione 2
1. Chiudere la valvola del vapore, in caso
di contropressione chiudere anche la
valvola della condensa.
2. Allentare le viti / e togliere il
coperchio .
3. Togliere il gruppo di regolazione 2 ed
il filtro .
4. Pulire il corpo , regolatore , coper-
chio e filtro .
5. Togliere la guarnizione .
6. Pulire le superfici di tenuta del rego-
latore e del corpo.
7. Sostituire il filtro . Applicare del grasso
resistente alle alte temperature sulla
filettatura del regolatore . Avvitare il
regolatore e serrare con una coppia di
100 Nm.
8. Montare il coperchio . Applicare del
grasso resistente alle alte temperature
sulle quattro viti , avvitare i dadi
e serrare con coppia di 60 Nm a coppie
diagonali in più riprese.
3
2
1
4.4 4.5
3
3
2
4.2
2
4.4
4.3
4.3
4.3
4.4
4.3
4.2
4.5

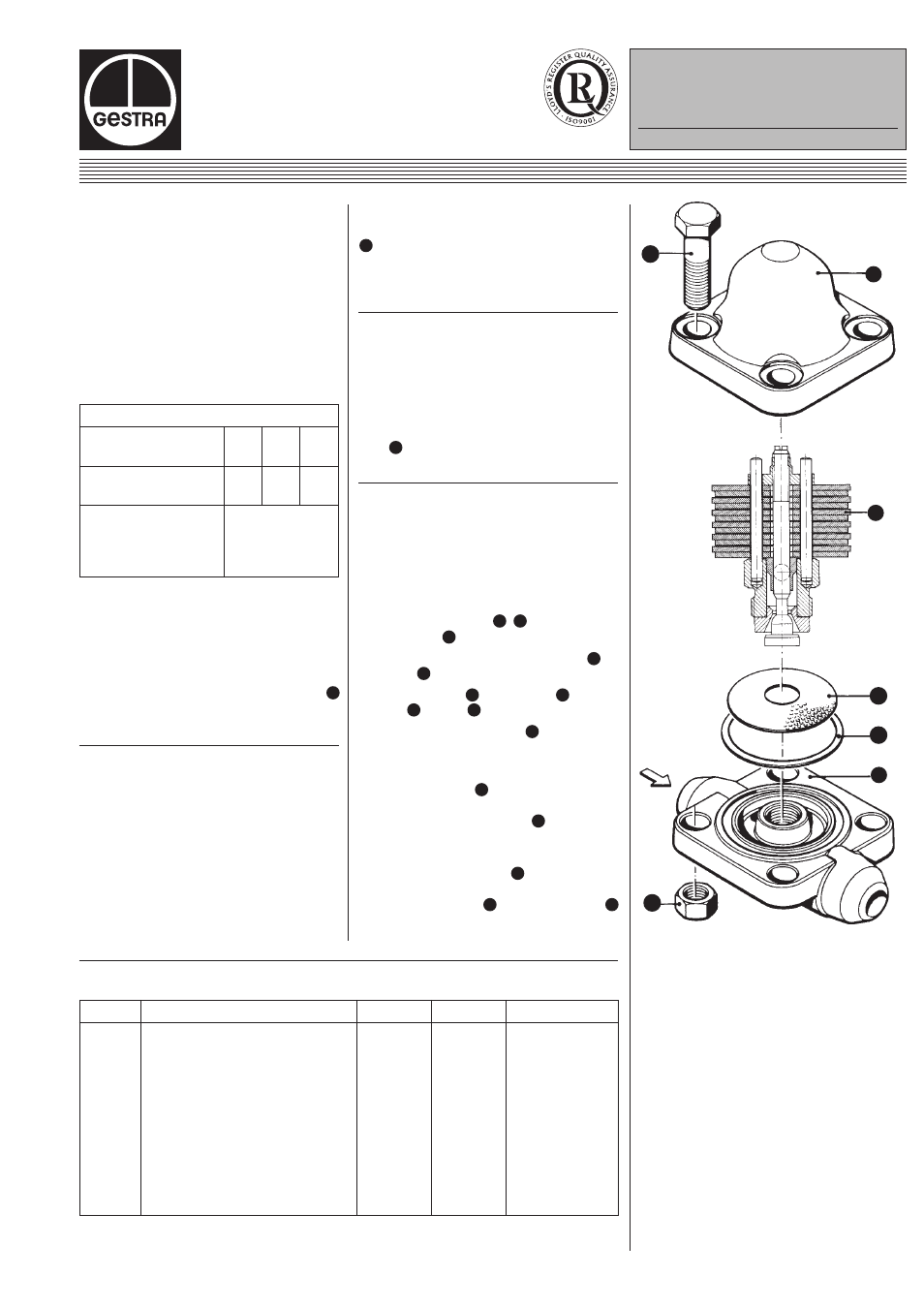

Posiz. Descrizione Codice Quantitá Note
1 Corpo – 1 **)
2*) Gruppo di regolazione 370281
completo di guarnizione
3 Coperchio – 1 **)
4.2*) Guarnizione coperchio 086519 1 Grafite/CrNi
4.3 Filtro 096701 1
4.4 Viti coperchio 01003 4 1.7258
M 16 x 60 DIN 931
4.5 Dado M 16 DIN 934 000866 4 1.0501
*) Parti soggette ad usura (da tenere a stock)
**) Non disponibili come parte di ricambio
Componenti
Pressione /Temperatura
Pressione
massima
[bar] 87 74 70
Temperatura
massima
[°C] 300 400 450
Pressione differenziale
massima (pressione
85 bar
di ingresso meno
pressione di uscita)
3
2
3
1 2
4.5
4.3
