Taratura del gruppo di regolazione
Il gruppo di regolazione viene tarato e
provato in fabbrica per la perfetta tenuta al
vapore e per l’apertura in presenza di
condensa. Se si desidera una diversa
taratura (maggiore quantità di scarico
condensa o piccolo trafilamento continuo
di vapore) fare richiesta in fase d’ordine.
Coppie di serraggio
(a temperatura ambiente)
Pos. : 100 Nm
Pos. : 60 Nm
Attrezzi
Due chiavi fisse 24

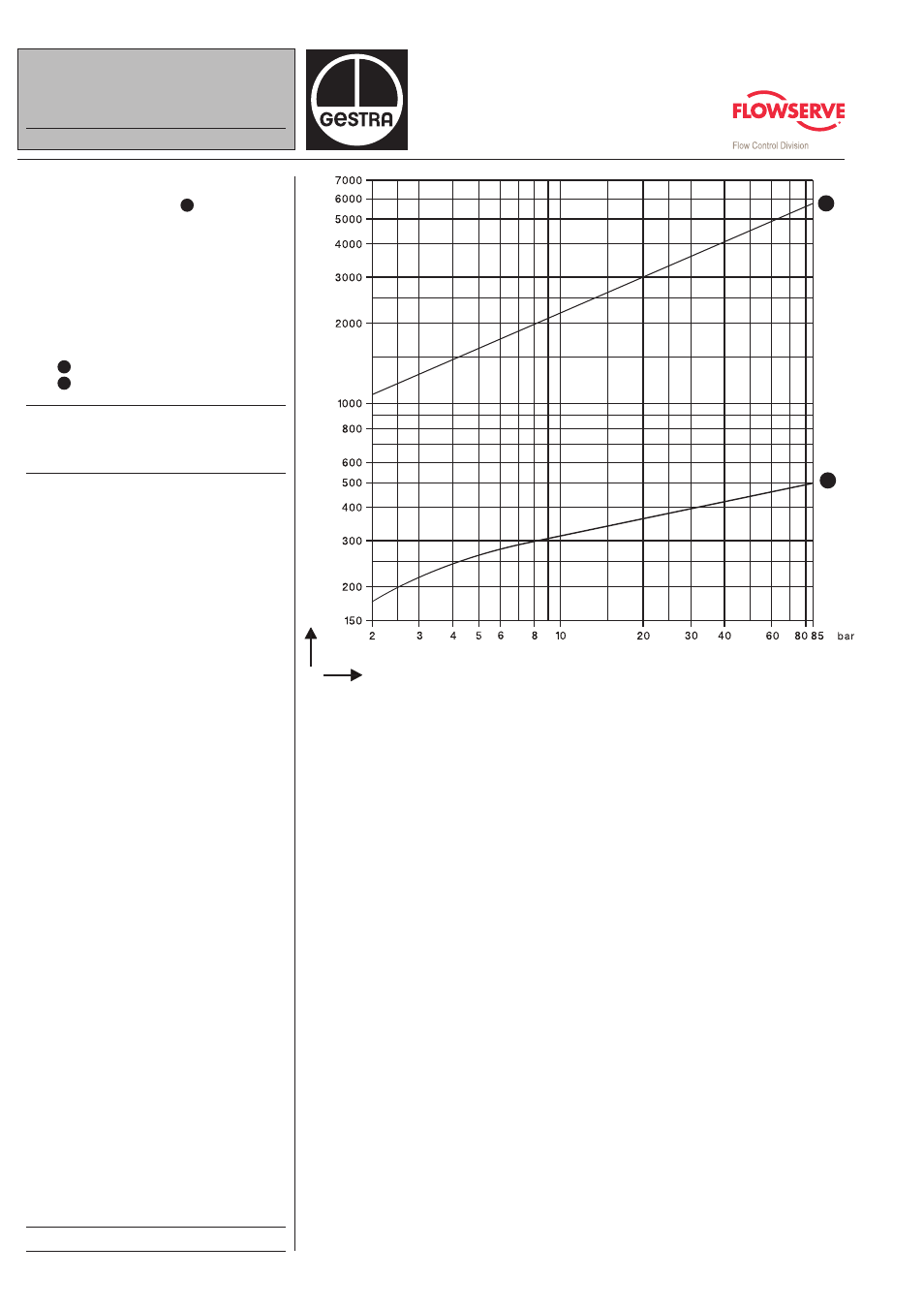

Diagramma portate
Il diagramma riporta le portate di con-
densa calda e fredda con taratura dello
scaricatore eseguita in fabbrica
(tenuta
perfetta al vapore).
Curva 1
Capacità di scarico condensa calda.
Curva 2
Capacità di scarico condensa fredda.
Pressione differenziale [bar] (ammesso di scaricare in atmosfera)
Portata [kg/h]
2
1
2
2
4.5
