Flowserve QX Limitorque - Manuale (Pagina 79)

Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
79
SI SI SI SI SI
NO NO NO NO NO
NOTA: La temp. e la tensione del motore si
aggiornano ogni 0,5 secondi.

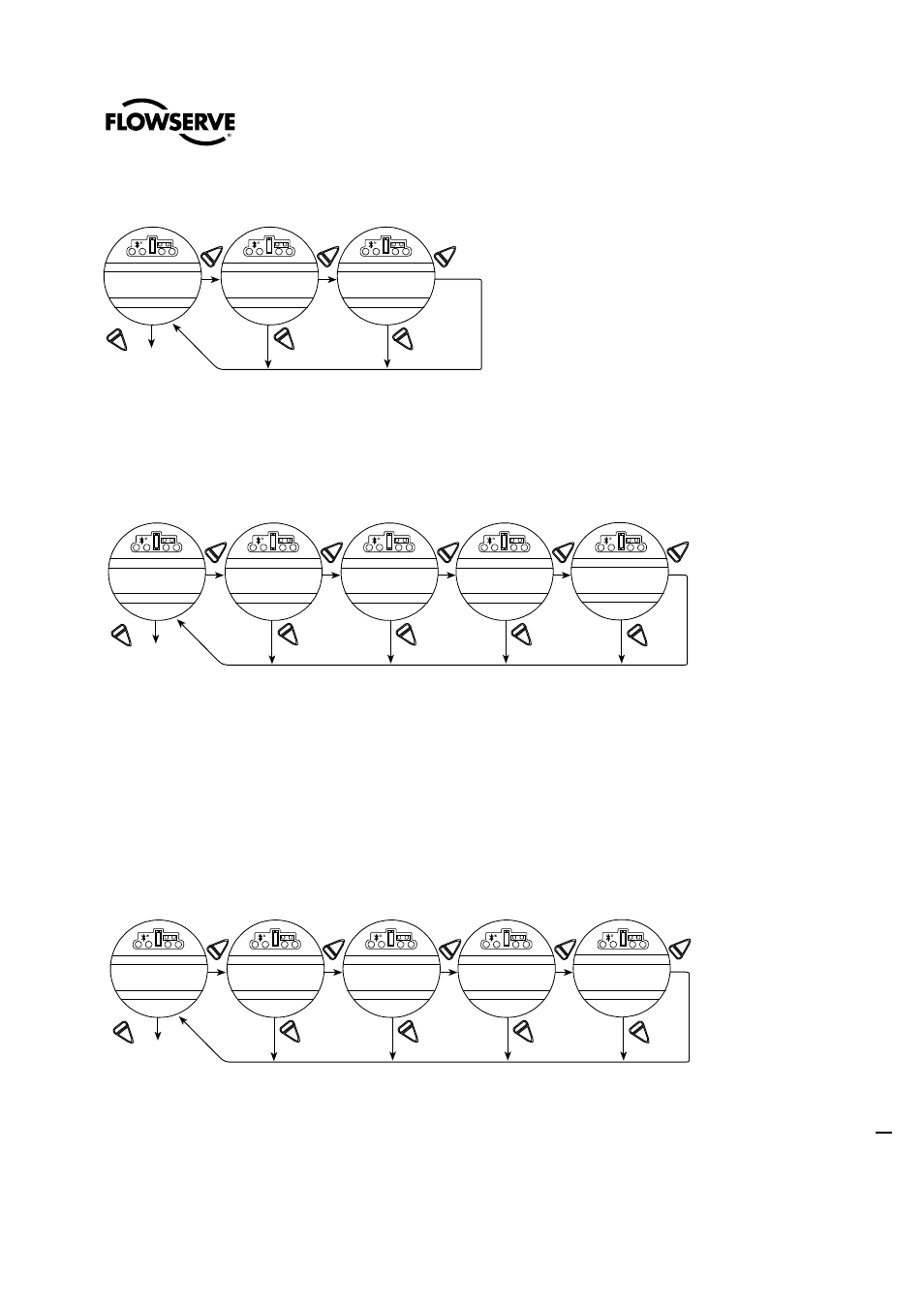

Figura 5.4 – Visualizzazione stato motore
5.6 Visualizzazione alimentazione
Visualizzare “ALIMENTAZIONE” fornirà lo storico sulle tensioni massime e minime applicate all'attuatore, nonché la frequenza
dell'alimentazione AC. Tutto ciò si può azzerare. Vedere il Capitolo 4.21, Azzeramento diagnostica.
Figura 5.5 – Visualizzazione alimentazione
5.7 Visualizzazione identificazione
In questo dialogo, può essere controllata l'identità dell'attuatore. Esso fornisce informazioni preziose per l'ordinazione di parti di
ricambio o la verifica delle specifiche dell'attuatore.
N.B.: Il numero di serie, il numero d'ordine e quello di revisione del software sono stati inseriti in sede di fabbricazione e non
possono essere modificati su schermo. Il numero di revisione software è necessario in sede di ordinazione di schede opzionali.
Figura 5.6 – Visualizzazione identificazione
SI SI SI
NO NO “CORRETTO”
“GUASTO”
“FASE PERSA”
“NO”
abilita opzioni
VISUALIZZA STATO
MOTORE?
SEQUENZA FASI OK? TEMPERATURA
(40 °C) OK?
*Le revisioni di rete appariranno solo se all'interno del QX è installata una scheda di rete opzionale.
SI SI SI SI SI
NO NO NO NO NO
VISUALIZZA
IDENTIFICAZIONE?
TAG #
MOV257 -OK?
SERIALE #
M002567-OK?
N. ORDINE #
366765F-OK?
REV. FIRMWARE
E654
VISUALIZZA
ALIMENTAZIONE?
VOLTAGGIO MAX
(460V) – SUCC.?
VOLTAGGIO MIN
(440V) – SUCC.?
VOLTAGGIO MIS
(451V) – SUCC.?
FREQUENZA
(60 HZ) – SUCC.?
