Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
39

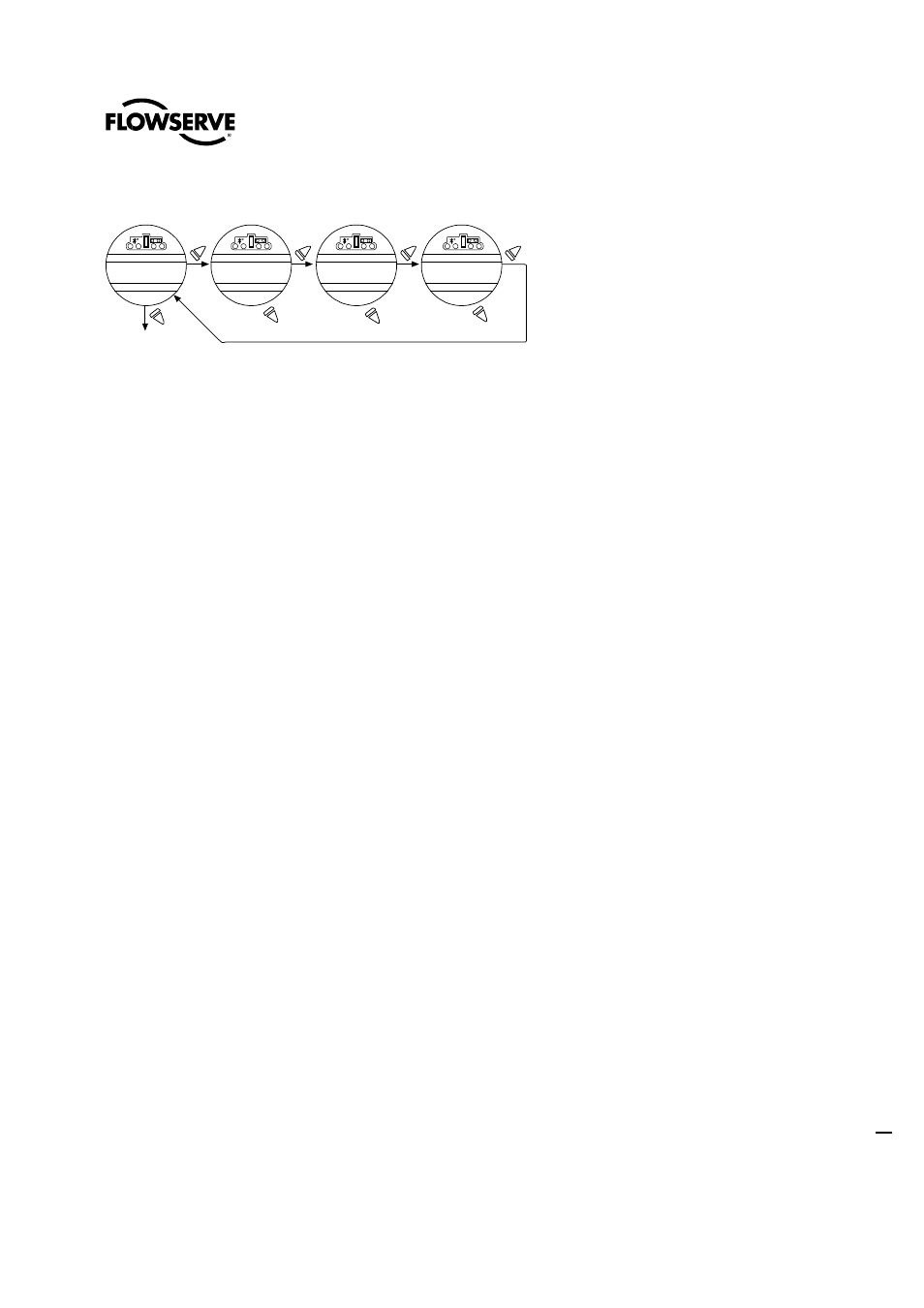

Figura 4.6 - Configurazione della valvola
4.5 Tempo di manovra
Tutte le unità QX sono consegnate con valori di tempo di manovra basate sulla dimensione. A dimensione differente
corrispondono diversi parametri di tempi di manovra:
•
QX-1: 5-20 sec, default 15 sec
•
QX-2: 8-30 sec, default 30 sec
•
QX-3: 15-60 sec, default 60 sec
•
QX-4: 30-120 sec, default 60 sec
•
QX-5: 60-120 sec, default 60 sec
Questi tempi si basano su un intervallo di 90° tra aperto e chiuso. Consultare la fabbrica per tempi multigiro. I tempi di manovra
possono essere impostati come segue:
1. Da “MODIFICA CONFIGURAZIONE?”, scegliere “SI” per accedere alla routine “MODIFICA TEMPO DI MANOVRA?”
2. Scegliere "SI" per cambiare il tempo di manovra in apertura o "NO" per quello in chiusura.
3. Una volta impostati entrambi, scegliere “NO” per tornare alla schermata “MODIFICA TEMPO DI MANOVRA?”, quindi “NO”
per andare a “VISUALIZZA COPPIA”
4.6 Configurazione della coppia
La coppia di uscita può essere modificata dal 40 al 100% della coppia nominale come segue:
1. Da “MODIFICA VALVOLA?” scegliere “SI” per accedere alla routine “MODIFICA COPPIA?”
2. Scegliere “SI” per cambiare le impostazioni.
Scegliendo "NO" si accederà alla routine “MODIFICA POSIZIONE?”
4.6.1 Coppia chiusura o coppia apertura valvola
La coppia d'uscita dall'attuatore per chiudere o aprire la valvola può essere configurata dal 40 al 100% della coppia nominale
(indicata sulla targhetta dell'attuatore) con incrementi dell'1% alla volta (salvo limitazioni da parte della fabbrica).
Per aumentare la percentuale della coppia richiesta:
1. Scegliere “NO” fino a che non comparirà la % desiderata.
2. Scegliere “SI” per salvare la coppia richiesta.
Se si sceglie un'impostazione di coppia massima minore del 100%, a causa dei limiti della valvola o del riduttore, tale scelta
può essere protetta da una password.
SI SI SI SI
NO NO NO NO
MODIFICA VALVOLA?
CHIUDE IN SENSO
(CW) - OK?
MODO CHIUSURA
(POSIZIONE) - OK?
(COPPIA) (COPPIA) (CCW)
MODO APERTURA
(POSIZIONE) - OK?
