Attuatore elettronico Limitorque QX FCD LMITIM3306-04 – 03/10
flowser ve.co m
45

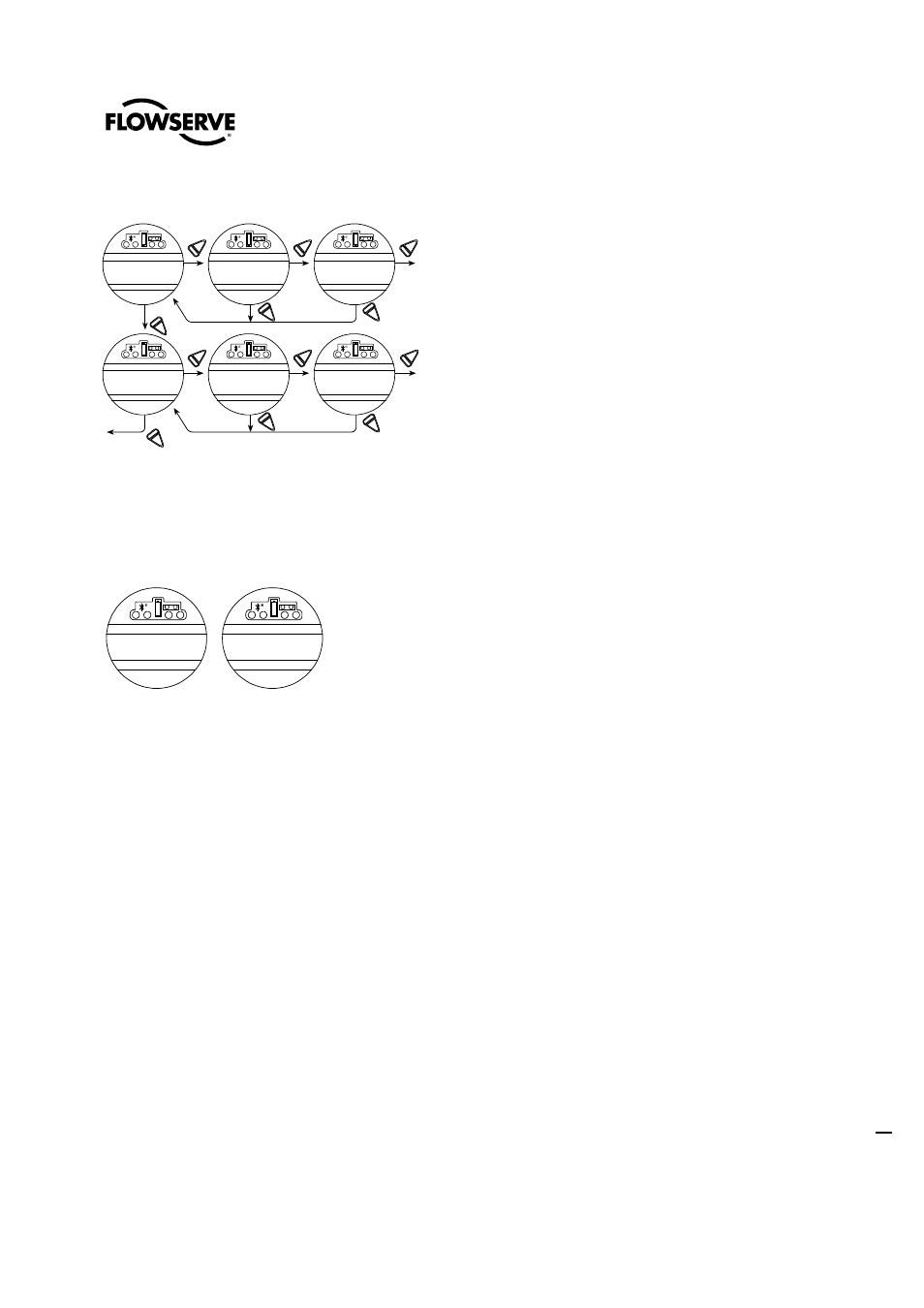

Figura 4.13 – Segnali Modutronic
4.8.10 Display LDC Modutronic
Quando l'opzione Modutronic viene acquistata, è impostata su “ON,” e il selettore rosso è in “REMOTO,” sul display LCD
normale sarà scritto:
* Se “PRECISIONE DI POSIZIONE è su XXX.X% APERTO”
OBIETTIVO: XXX% è il valore percentuale del segnale di ingresso analogico.
4.9 Opzione DDC
L'opzione DDC permette di controllare l'attuatore tramite un segnale di comunicazione seriale RS-485. Se presente, questa
opzione verrà automaticamente abilitata. Resterà da impostare l'indirizzo DDC.
N.B.: Se l'opzione non è stata acquistata, le schermate per le relative modifiche non saranno disponibili. Per acquistarla
contattare il servizio Limitorque allo 02.66325.1
Il controllo del QX può avvenire tramite comando digitale cablato, comando analogico (Modutronic), o attraverso i protocolli di
rete. Al fine di utilizzare questa funzione, scegliere il funzionamento “Modo multiplo”, nel Capitolo 4.16, Modo remoto. Questa è
l'impostazione preimpostata per il comando remoto. Con questa configurazione, sono disponibili tre modalità di comando
remoto: digitale, analogico, di rete. Il controllo digitale e di rete si basano sull'ultimo comando ricevuto. Quello analogico si
inizializza sia abilitando l'ingresso utente 2 (configurato come ingresso CSE), sia interrompendo e riattivando il controllo
analogico.
4.9.1 Stato
Default = ON
Lo stato di DDC permette all'utente di attivare o disattivare la funzione di controllo digitale dell'attuatore partendo dallo stato di
default.
Per modificare il valore preimpostato:
Selezionare “NO” per passare a “OFF.” Scegliendo “OFF” non saranno mostrati altri menu.
SI SI SI
NO NO NO
SI SI SI
NO NO NO
IMPOSTA LIMITE
INFERIORE – OK?
APPLICA SEGNALE
PER LIMITE SUP.
APPLICA SEGNALE
PER LIMITE INF.
RIFERIMENTO INF.
(OK)-ESCI
RIFERIMENTO SUP.
(OK)-ESCI
IMPOSTA LIMITE
SUPERIORE – OK?
A
“IMPOSTA
LIMITE
INFERIORE”
“MODIFICA
MODULAZIONE”
VERSO “MODIFICA MODULAZIONE”
XXX% APERTO
XXX% POSIZIONE
XXX.X% APERTO
XXX.X% POSIZIONE
