2.2 Schermo e pannello di comando

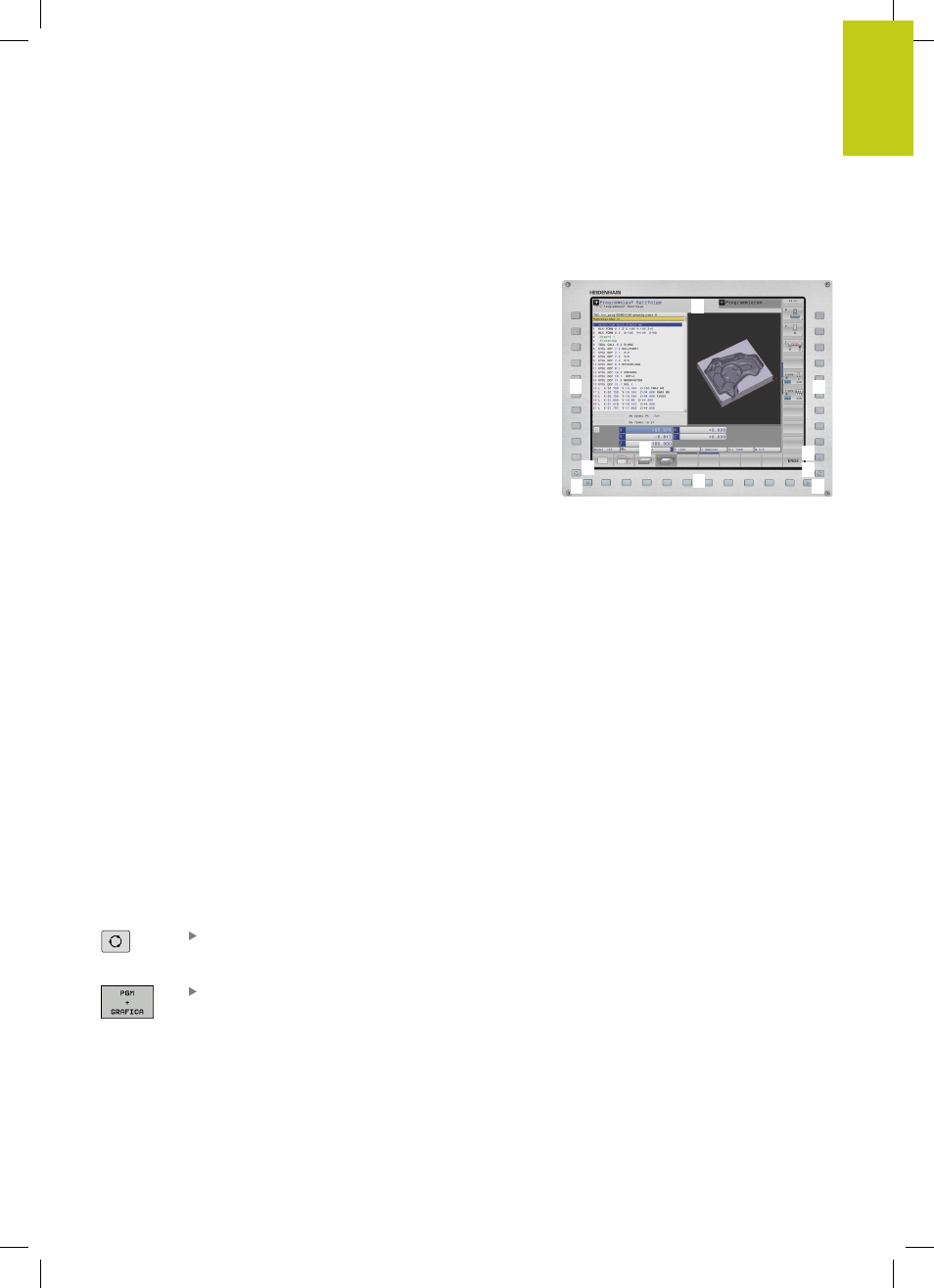

Schermo
Il TNC viene fornito con uno schermo piatto TFT da 19 pollici.
1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di
intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione"
a destra. Nel campo più lungo della riga di intestazione
compare il modo operativo attivo: nello stesso campo
vengono visualizzati anche le domande di dialogo e i messaggi
(eccezione: quando il TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
barra softkey che si selezionano con i relativi tasti sottostanti.
Delle barrette strette direttamente sopra la barra softkey
visualizzano il numero dei livelli softkey selezionabili con i tasti
di commutazione softkey disposti alle relative estremità. Il
livello softkey attivo è evidenziato in chiaro.
3 Tasti di selezione softkey
4 Tasti di commutazione softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modi operativi
"Programmazione"/"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Tasti di commutazione softkey del costruttore della macchina
1
7 7
2
5
4
3
4
6
8
Definizione della ripartizione dello schermo
La ripartizione dello schermo viene scelta dall'utente: il TNC
può visualizzare, ad es., nel modo operativo
Programmazione, il
programma nella finestra sinistra, mentre la finestra destra può
riportare contemporaneamente una grafica di programmazione.
In alternativa è possibile visualizzare nella finestra destra anche la
struttura del programma o il solo programma in una finestra grande.
Quali finestre il TNC può visualizzare dipende dal modo operativo
selezionato.
Definizione della ripartizione dello schermo
Premere il tasto di commutazione schermo:
nel livello softkey sono visualizzate le possibili
ripartizioni dello schermo, vedere "Modi operativi"
Selezionare mediante softkey la ripartizione dello
schermo
