Convertitore DXF (opzione #42) 7.3
7
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
271

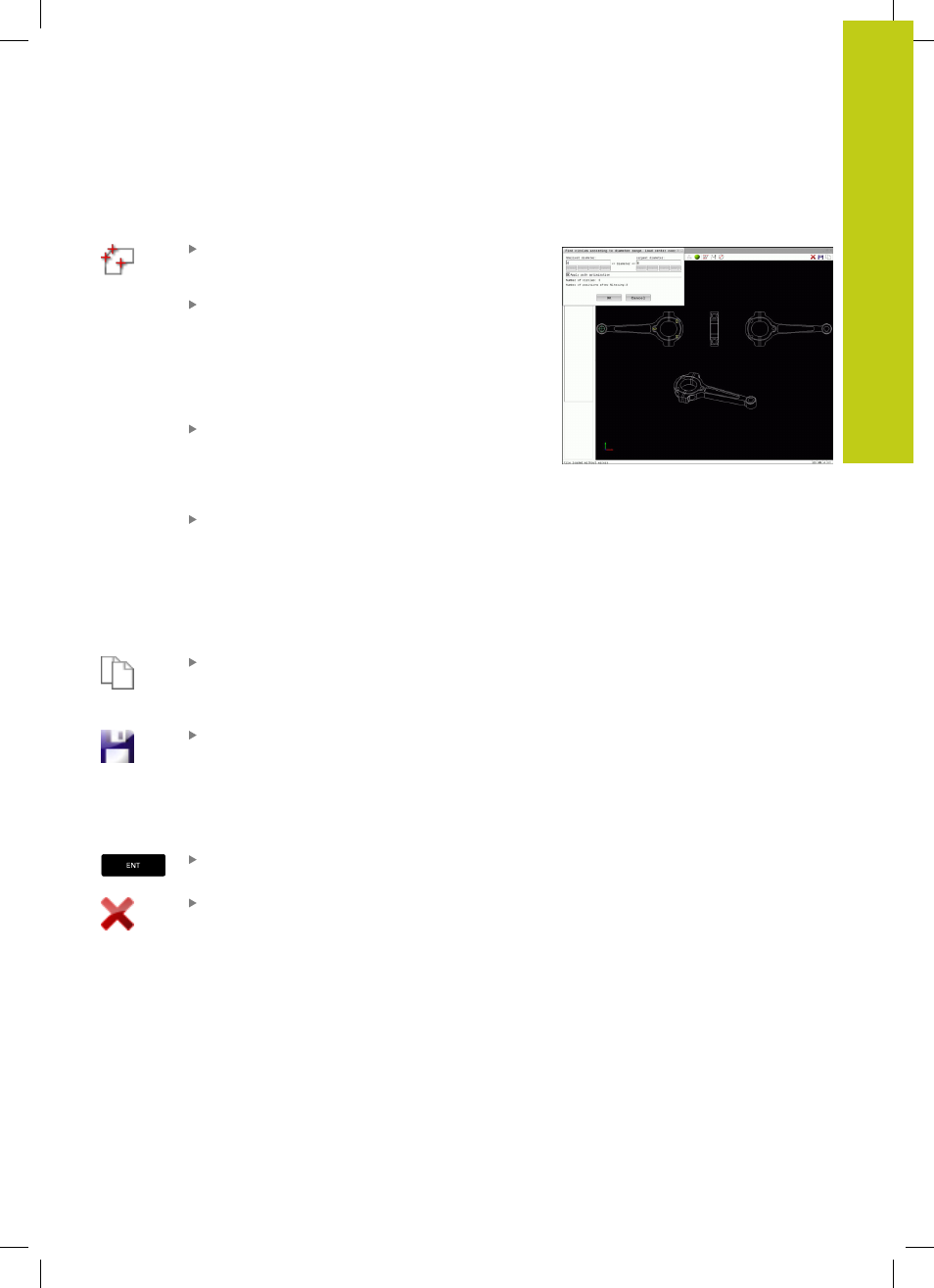

Scelta rapida di posizioni di foratura tramite area definita con
mouse
Selezionare il modo per la scelta di posizioni
di lavorazione: la finestra grafica è attiva per la
selezione delle posizioni
Per selezionare le posizioni di lavorazione: premere
il tasto Shift e selezionare un'area con il tasto
sinistro del mouse. Il TNC conferma come
posizione di foratura tutti i cerchi completi che si
trovano completamente nell'area: il TNC apre una
finestra in primo piano in cui è possibile filtrare i
fori per grandezza
Definire le impostazioni dei filtri (vedere
"Impostazioni dei filtri", Pagina 273) e
confermare con il pulsante
OK: il TNC conferma
le posizioni selezionate nella finestra con elenco
(visualizzazione del simbolo di punto)
Se necessario, gli elementi già selezionati
possono essere deselezionati, cliccando di nuovo
sull'elemento nella finestra grafica, ma tenendo
anche premuto il tasto
CTRL. In alternativa nella
finestra con lista selezionare l'elemento e premere
il tasto
DEL. È possibile selezionare tutti gli
elementi, definendo nuovamente un'area, ma
tenendo anche premuto il tasto
CTRL
Salvare le posizioni di lavorazione selezionate
nella clipboard del TNC per poter inserire poi il
blocco di posizionamento con chiamata ciclo in un
programma a dialogo con testo in chiaro oppure
Salvare le posizioni di lavorazione selezionate
in un file di punti: il TNC visualizza una finestra
in primo piano in cui si può inserire la directory
di destinazione e un nome di file qualsiasi.
Impostazione base: nome del file DXF. In
alternativa è possibile selezionare anche il tipo di
file
Confermare l'immissione: il TNC memorizza il
programma del profilo nella directory selezionata
Se si desidera scegliere altre posizioni di
lavorazione: premere l'icona Disattiva elementi
selezionati e procedere alla selezione come
descritto in precedenza
