Convertitore DXF (opzione #42) 7.3
7
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
273

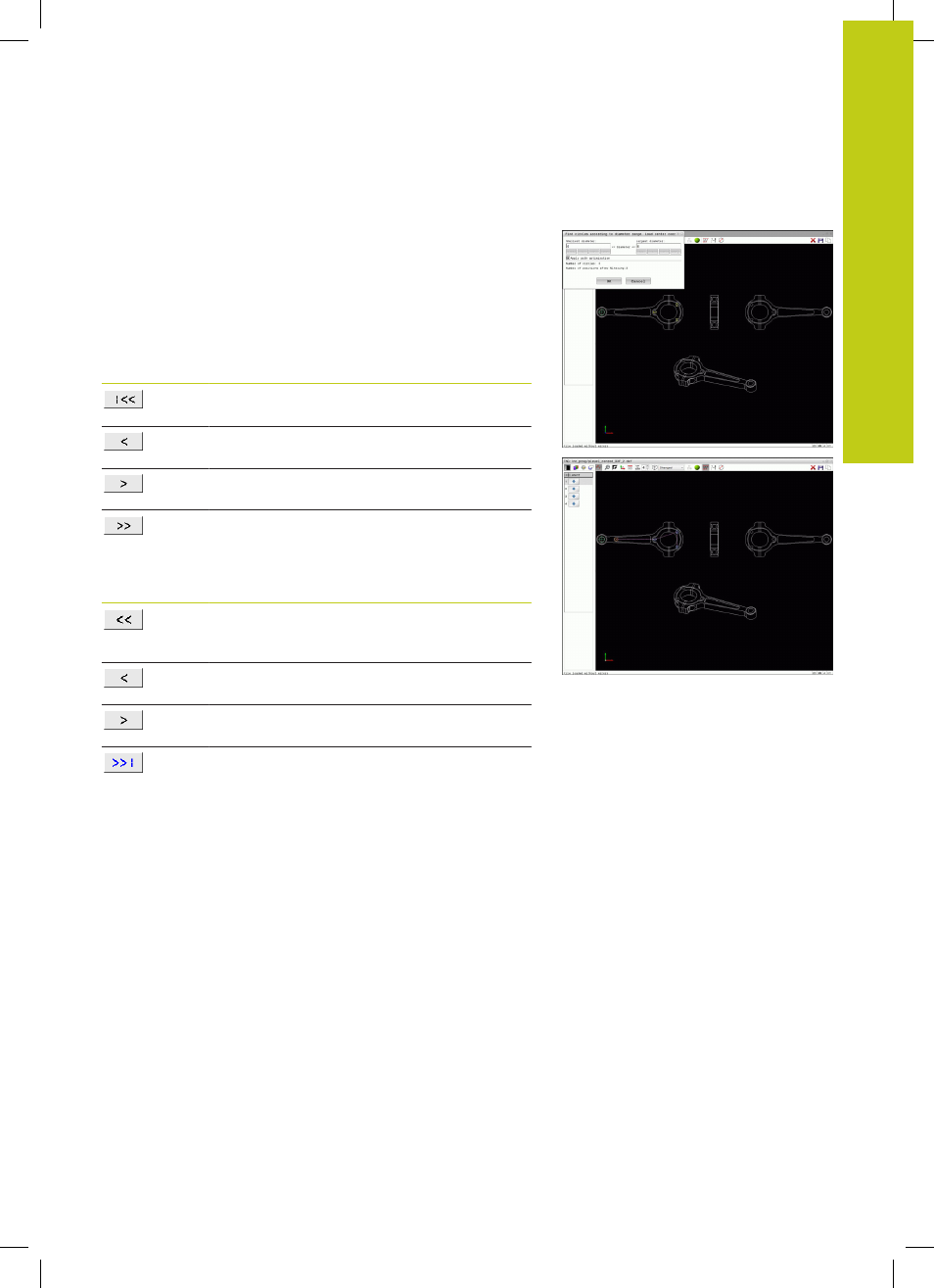

Impostazioni dei filtri
Dopo aver selezionato le posizioni di foratura con la selezione
rapida, il TNC visualizza una finestra in primo piano in cui viene
visualizzato il diametro di foratura minimo a sinistra e quello
massimo a destra. Con i pulsanti presenti sotto la visualizzazione
diametrale è possibile impostare il diametro al fine di poter
acquisire i diametri di foratura desiderati.
Sono disponibili i seguenti pulsanti:
Icona Impostazione filtro del diametro minimo
Visualizzazione del diametro minimo trovato
(impostazione base)
Visualizzazione del successivo diametro minore
trovato
Visualizzazione del successivo diametro
maggiore trovato
Visualizzazione del diametro massimo trovato.
Il TNC imposta il filtro del diametro minimo sul
valore che è impostato per il diametro massimo
Icona Impostazione filtro del diametro massimo
Visualizzazione del diametro minimo trovato. Il
TNC imposta il filtro del diametro massimo sul
valore che è impostato per il diametro minimo
Visualizzazione del successivo diametro minore
trovato
Visualizzazione del successivo diametro
maggiore trovato
Visualizzazione del diametro massimo trovato
(impostazione base)
La traiettoria dell'utensile può essere visualizzata con l'icona
Visualizza traiettoria utensile, vedere "Impostazioni base",
Pagina 260.
