Funzioni programma Tornitura (opzione #50) 14.5
14
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
481

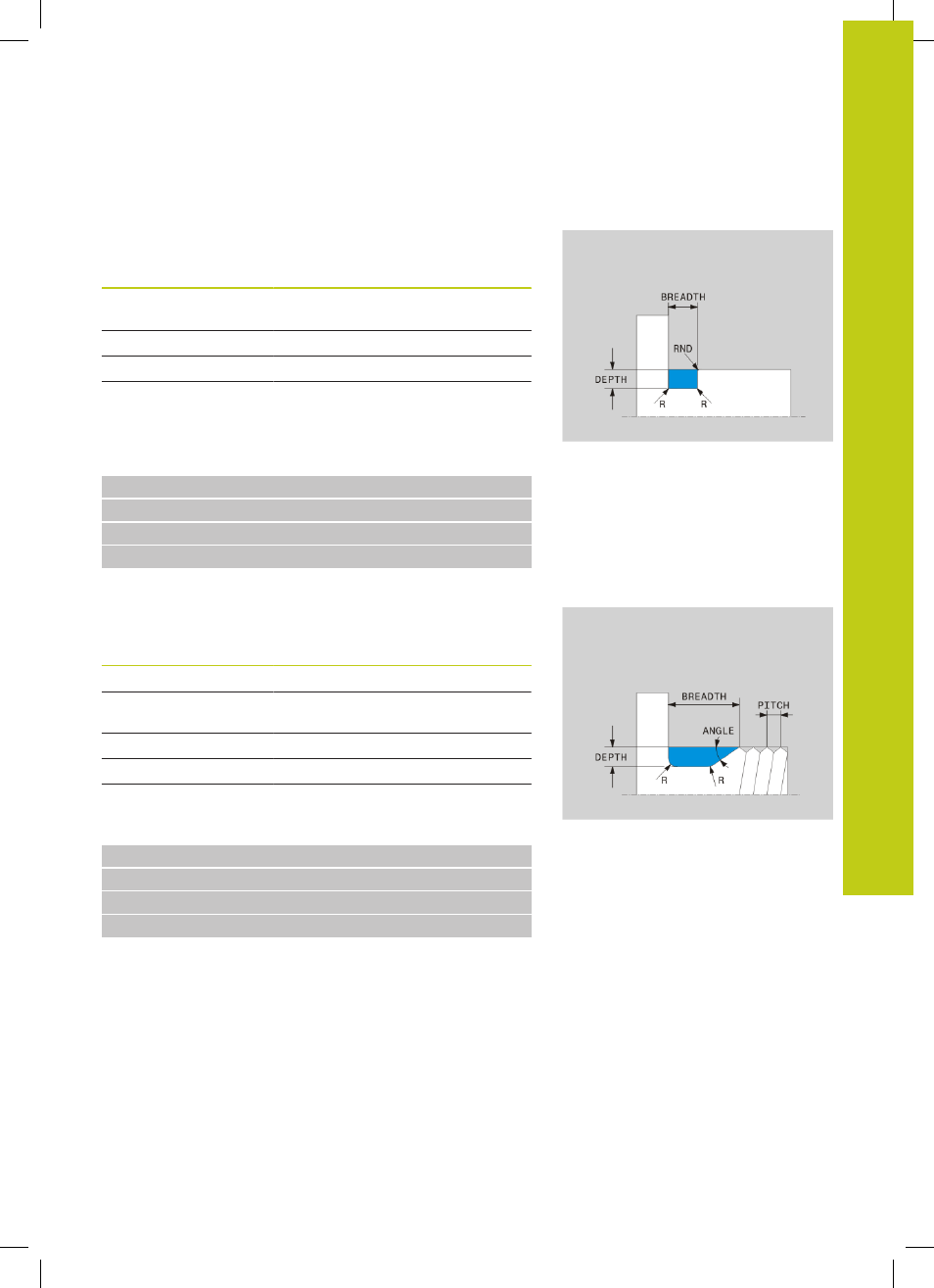

Scarico UDC TYPE_U
Elementi di immissione nello scarico UDC TYPE_U
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni obbligatorio
DEPTH
Profondità scarico obbligatorio
BREADTH
Larghezza scarico obbligatorio
RND / CHF Arrotondamento /
Smusso dell'angolo
esterno obbligatorio
Scarico forma U: profondità = 3, larghezza = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_U R1 DEPTH3 BREADTH8 RND1
N60 L X+60
Scarico UDC THREAD
Elementi di immissione nello scarico DIN 76
UDC THREAD
Elemento di
immissione Impiego Inserimento
PITCH
Passo filetto opzionale
R Raggio di entrambi gli
angoli interni opzionale
DEPTH Profondità scarico opzionale
BREADTH Larghezza scarico opzionale
ANGLE
Angolo scarico opzionale
Scarico forma U: profondità = 3, larghezza = 8
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC THREAD PITCH2
N60 L X+60
