Avvicinamento e allontanamento dal profilo 6.3
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
219

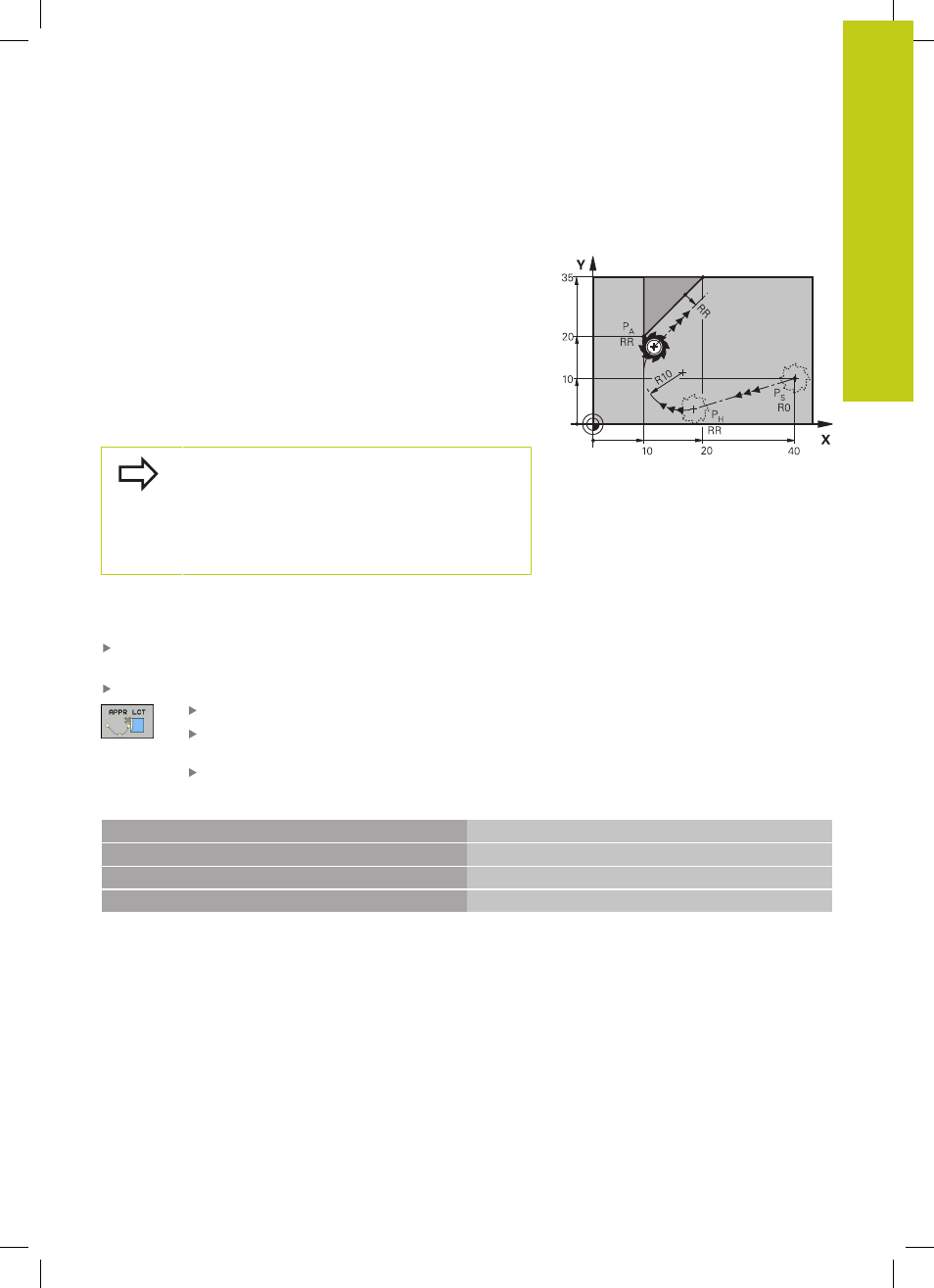

Avvicinamento su traiettoria circolare con raccordo
tangenziale al profilo e al tratto di retta: APPR LCT
Il TNC sposta l'utensile su una retta dal punto di partenza P
S
al punto ausiliario P
H
. Da lì l'utensile si porta su una traiettoria
circolare sul primo punto del profilo P
A
. L’avanzamento
programmato nel blocco APPR è attivo per tutto il tratto che il TNC
percorre nel blocco di avvicinamento (tratto P
S
– P
A
).
Se nel blocco di avvicinamento si programmano tutti i tre assi
principali X, Y e Z, il TNC trasla l'utensile dal punto di partenza
P
S
dapprima nel piano di lavoro e quindi nell'asse utensile sul
punto ausiliario P
H
. Dal punto ausiliario P
H
al punto del profilo P
A
il
controllo numerico sposta l'utensile soltanto nel piano di lavoro.
Rispettare tale comportamento se si importano
i programmi da controlli numerici meno recenti.
Adattare eventualmente i programmi.
Tutti i controlli numerici meno recenti spostano
contemporaneamente il punto ausiliario P
H
in tutti i
tre assi principali.
La traiettoria circolare si raccorda tangenzialmente sia alla retta da
P
S
a P
H
che al primo elemento del profilo ed è quindi definita in
modo univoco dal raggio R.
Funzione di traiettoria qualsiasi: posizionamento sul punto di
partenza P
S
Aprire il dialogo con il tasto
APPR/DEP e il softkey APPR LCT:
Coordinate del primo punto del profilo P
A
Raggio R della traiettoria circolare. Inserire R con
segno positivo
Correzione del raggio G41/G42 per la lavorazione
R0=G40; RL=G41; RR=G42
Blocchi esemplificativi NC
N70 G00 X+40 Y+10 G40 M3 Posizionamento su PS senza corr. raggio
N80 APPR LCT X+10 Y+20 Z-10 R10 G42 F100 PA con corr. raggio G42, raggio R=10
N90 G01 X+20 Y+35 Punto finale del primo elemento del profilo
N100 G01 ... Successivo elemento del profilo
