Programmazione: lavorazione a più assi
12.2 Funzione PLANE: rotazione del piano di lavoro (opzione #8)
12
436
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
Se si seleziona l'opzione
TURN (funzione PLANE di rotazione senza
movimento di compensazione automatico), si deve ancora definire
il seguente parametro
Avanzamento? F=.
Se si impiega la funzione PLANE AXIAL in
collegamento con STAY, gli assi rotativi devono
essere orientati in un blocco di posizionamento
separato dopo la funzione
PLANE.

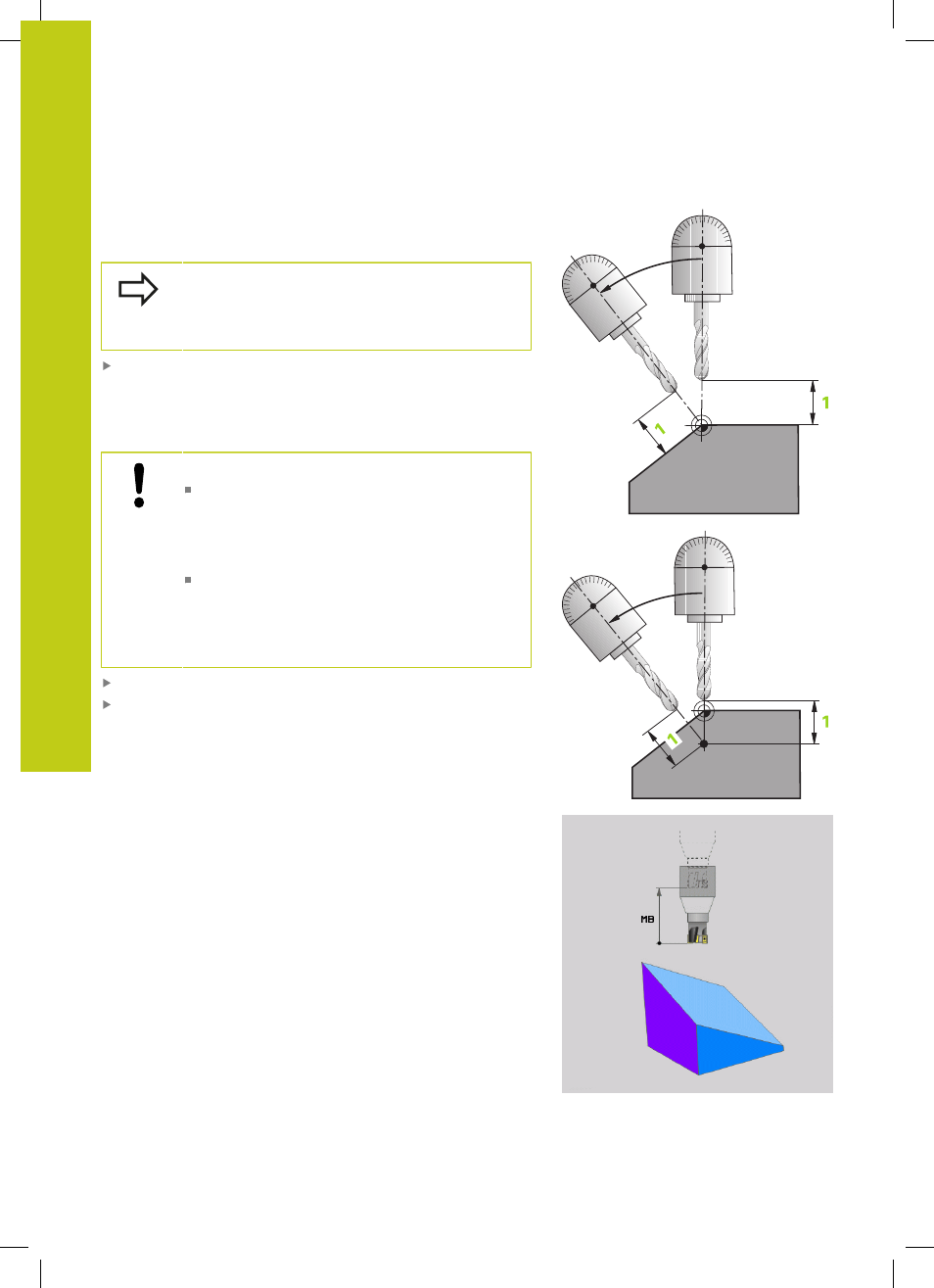

Distanza del centro di rotazione dalla punta utens. (valore
incrementale): il TNC orienta l'utensile (la tavola) intorno alla
punta dell'utensile. Con il parametro
DIST. si sposta il centro di
rotazione del movimento di orientamento rispetto alla posizione
attuale della punta dell'utensile.
Importante!
Se prima dell’orientamento l’utensile si trova
già alla distanza indicata rispetto al pezzo, anche
dopo l’orientamento l’utensile rimane sulla stessa
posizione in modo relativo (vedere figura in centro
a destra,
1 = DIST.)
Se prima dell’orientamento l’utensile non si trova
già alla distanza indicata rispetto al pezzo, dopo
l’orientamento l’utensile viene spostato in modo
relativo rispetto alla posizione originale (vedere
figura in basso a destra,
1 = DIST.)
Avanzamento? F=: velocità con cui l'utensile deve orientarsi
Lunghezza ritiro asse utensile?: il percorso di ritorno MB
è di tipo incrementale dalla posizione utensile attuale nella
direzione dell'asse utensile attiva, che il TNC compie
prima
dell'orientamento .
MB MAX trasla l'utensile fino a poco prima
del finecorsa software
