Programmazione: tornitura
14.5 Funzioni programma Tornitura (opzione #50)
14
480
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015

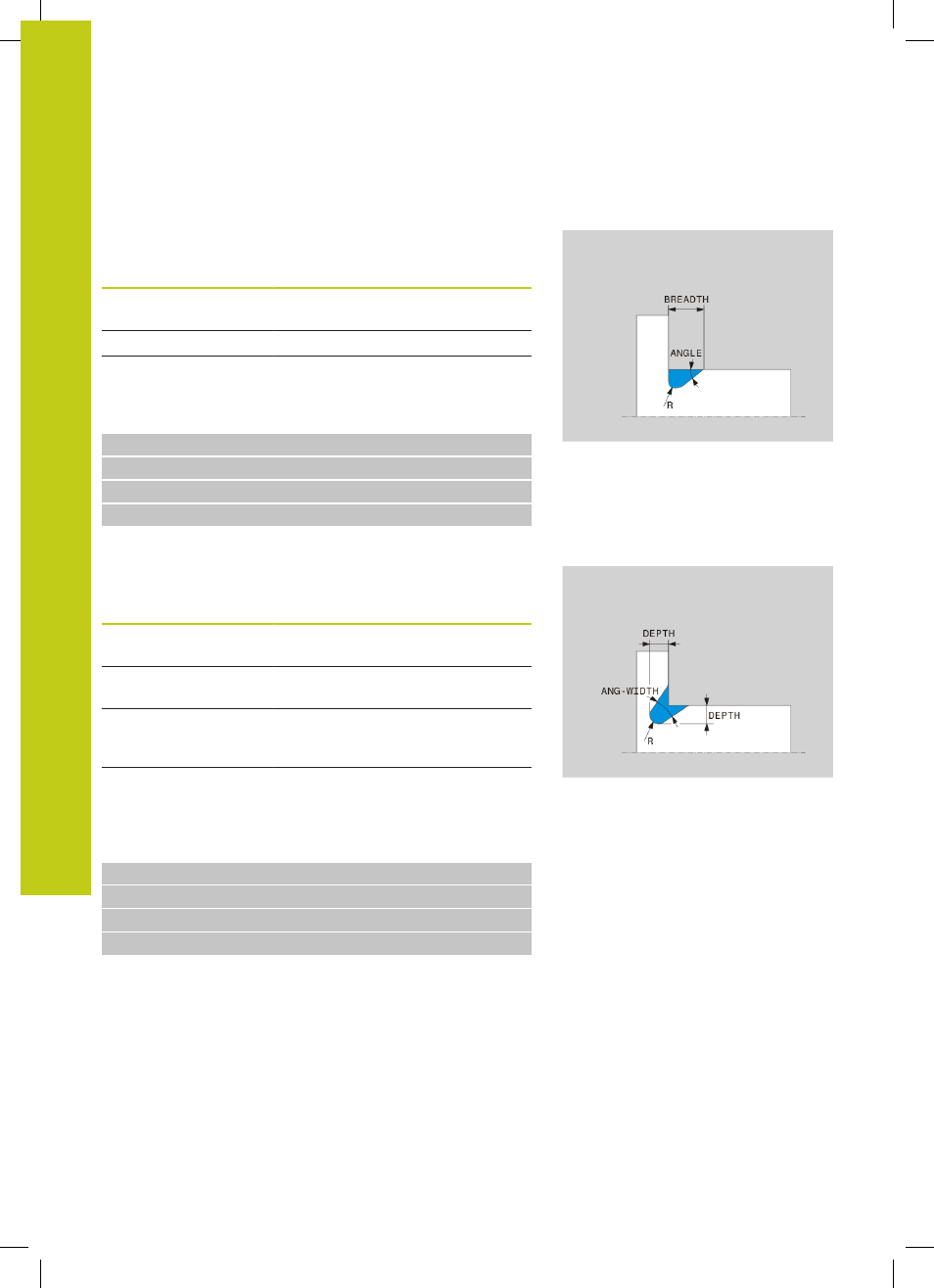

Scarico DIN 509 UDC TYPE_H
Elementi di immissione nello scarico DIN 509 UDC TYPE_H
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni obbligatorio
BREADTH
Larghezza scarico obbligatorio
ANGLE
Angolo scarico obbligatorio
Scarico forma F: profondità = 2, larghezza = 15, profondità
superficie piana = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_H R1 BREADTH10 ANGLE10
N60 L X+60
Scarico UDC TYPE_K
Elementi di immissione nello scarico
UDC TYPE_K
Elemento di
immissione Impiego Inserimento
R
Raggio di entrambi gli
angoli interni obbligatorio
DEPTH
Profondità scarico
(parassiale) obbligatorio
ROT
Angolo rispetto all'asse
longitudinale (default:
45°) opzionale
ANG_WIDTH Angolo di apertura dello
scarico obbligatorio
Scarico forma F: profondità = 2, larghezza = 15, profondità
superficie piana = 1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
N60 L X+60
