Movimenti traiettoria - Coordinate cartesiane 6.4
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
223

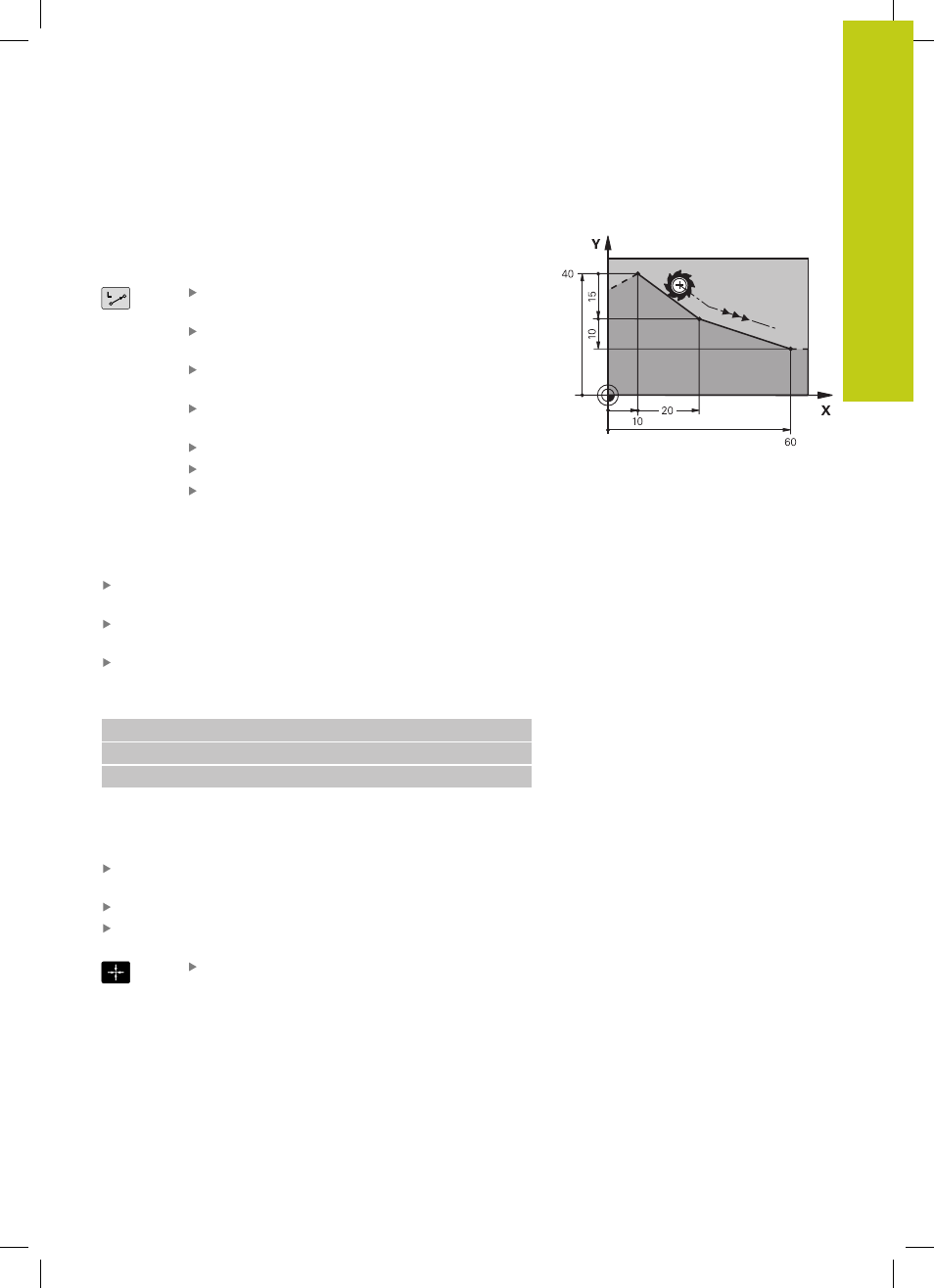

Retta in rapido G00 o Retta con avanzamento F G01
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al
punto finale della retta. Il punto di partenza corrisponde al punto
finale del blocco precedente.
Premere il tasto L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto cursore a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey G00 per un movimento di
traslazione in rapido
Coordinate del punto finale della retta, se
necessario
Correzione del raggio G40/G41/G42
Avanzamento F
Funzione ausiliaria M
Movimento in rapido
Un blocco lineare per un movimento in rapido (blocco
G00) può
essere aperto anche con il tasto
L:
Premere il tasto
L per aprire un blocco di programma per un
movimento rettilineo
Spostarsi con il tasto cursore a sinistra nel campo di immissione
delle funzioni G
Selezionare il softkey
G00 per un movimento di traslazione in
rapido
Blocchi esemplificativi NC
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Conferma posizione reale
Un blocco lineare (blocco G01) può essere generato anche con il
tasto " CONFERMA POSIZIONE REALE":
Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
Commutare la visualizzazione su Programmazione
Selezionare il blocco di programma dopo il quale si desidera
inserire il blocco lineare
Premere il tasto "
CONFERMA POSIZIONE REALE":
il TNC genera un blocco lineare con le coordinate
della posizione reale
