18.5 Selezione della visualizzazione di
posizione
Applicazione
Nel
Funzionamento manuale e per i modi operativi Esecuzione
continua ed Esecuzione singola si può intervenire sulla
visualizzazione delle coordinate.

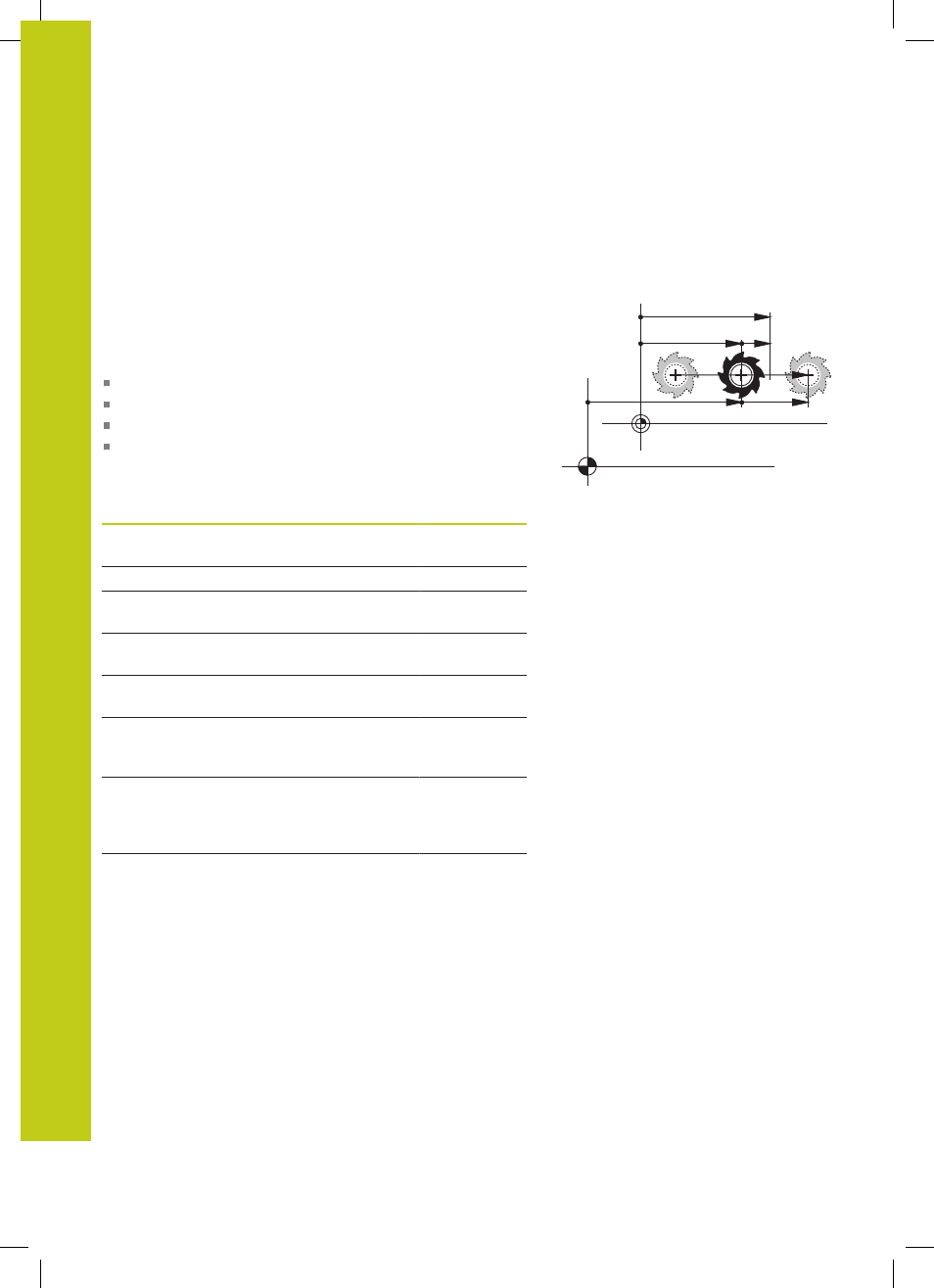

La figura a destra illustra varie posizioni dell'utensile
Posizione iniziale
Posizione finale dell'utensile
Origine pezzo
Origine macchina
Per la visualizzazione delle posizioni del TNC si possono selezionare
le seguenti coordinate:
Funzione Schermo
Posizione nominale; valore preimpostato dal
TNC NOMIN
Posizione reale; posizione attuale dell'utensile REALE
Posizione di riferimento; posizione reale riferita
all'origine della macchina RIF. REALE
Posizione di riferimento; posizione nominale
riferita all'origine della macchina RIF. NOM.
Errore di inseguimento; differenza tra posizione
nominale e reale INSEG
Distanza residua rispetto alla posizione
programmata nel sistema di coordinate
standard; differenza tra posizione reale e finale ISTRW
Distanza residua rispetto alla posizione
programmata riferita all'origine macchina;
differenza tra posizione di riferimento e
posizione finale REFRW
Percorsi eseguiti con la funzione correzione del
posizionamento con volantino (M118) M118
Con la funzione MOD
Posizione 1 si seleziona la visualizzazione di
posizione nella visualizzazione di stato.
Con la funzione MOD
Posizione 2 si seleziona la visualizzazione di
posizione nella visualizzazione di stato supplementare.
