Programmazione: acquisizione dati da file CAD
7.3 Convertitore DXF (opzione #42)
7
270
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015

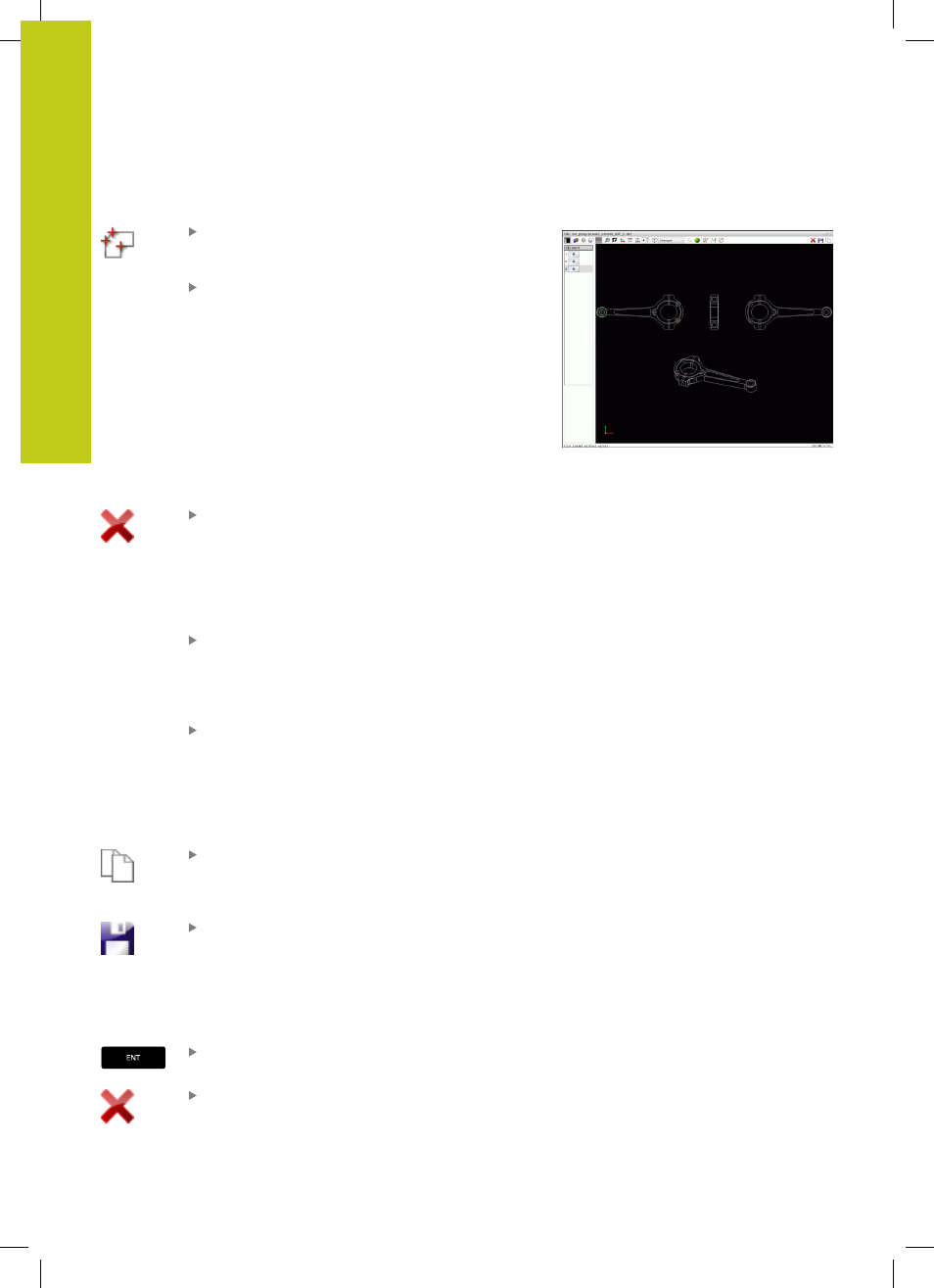

Selezione singola
Selezionare il modo per la scelta di posizioni
di lavorazione: la finestra grafica è attiva per la
selezione delle posizioni
Per selezionare una posizione di lavorazione:
posizionarsi con il mouse sull'elemento
desiderato: il TNC rappresenta l'elemento in
arancione. Azionando allo stesso tempo il tasto
Shift, il TNC visualizza le posizioni di lavorazione
selezionabili tramite asterisco che si trovano
sull'elemento. Se si clicca su un cerchio, il TNC
acquisisce direttamente il centro del cerchio come
posizione di lavorazione Azionando allo stesso
tempo il tasto Shift, il TNC visualizza le posizioni di
lavorazione selezionabili tramite asterisco. Il TNC
inserisce la posizione selezionata nella finestra con
lista (visualizzazione di un simbolo di punto)
Se necessario, gli elementi già selezionati
possono essere deselezionati, cliccando di nuovo
sull'elemento nella finestra grafica, ma tenendo
anche premuto il tasto
CTRL. In alternativa nella
finestra con lista selezionare l'elemento e premere
il tasto
DEL. Con un clic sull'icona è possibile
deselezionare tutti gli elementi selezionati
Se si desidera determinare la posizione di
lavorazione attraverso l’intersezione di due
elementi, cliccare sul primo elemento con il tasto
sinistro del mouse: il TNC visualizza le posizioni di
lavorazione selezionabili tramite asterisco
Cliccare con il tasto sinistro del mouse sul
secondo elemento (retta, cerchio completo
o arco di cerchio): il TNC inserisce il punto
d'intersezione degli elementi nella finestra con
lista (visualizzazione del simbolo di punto) Se
sono presenti diversi punti di intersezione, il TNC
conferma quello che si trova più vicino al mouse.
Salvare le posizioni di lavorazione selezionate
nella clipboard del TNC per poter inserire poi il
blocco di posizionamento con chiamata ciclo in un
programma a dialogo con testo in chiaro oppure
Salvare le posizioni di lavorazione selezionate
in un file di punti: il TNC visualizza una finestra
in primo piano in cui si può inserire la directory
di destinazione e un nome di file qualsiasi.
Impostazione base: nome del file DXF. In
alternativa è possibile selezionare anche il tipo di
file
Confermare l'immissione: il TNC memorizza il
programma del profilo nella directory selezionata
Se si desidera scegliere altre posizioni di
lavorazione: premere l'icona Disattiva elementi
selezionati e procedere alla selezione come
descritto in precedenza
