Programmazione della prima parte 1.3
1
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
55
Programmazione di un profilo semplice

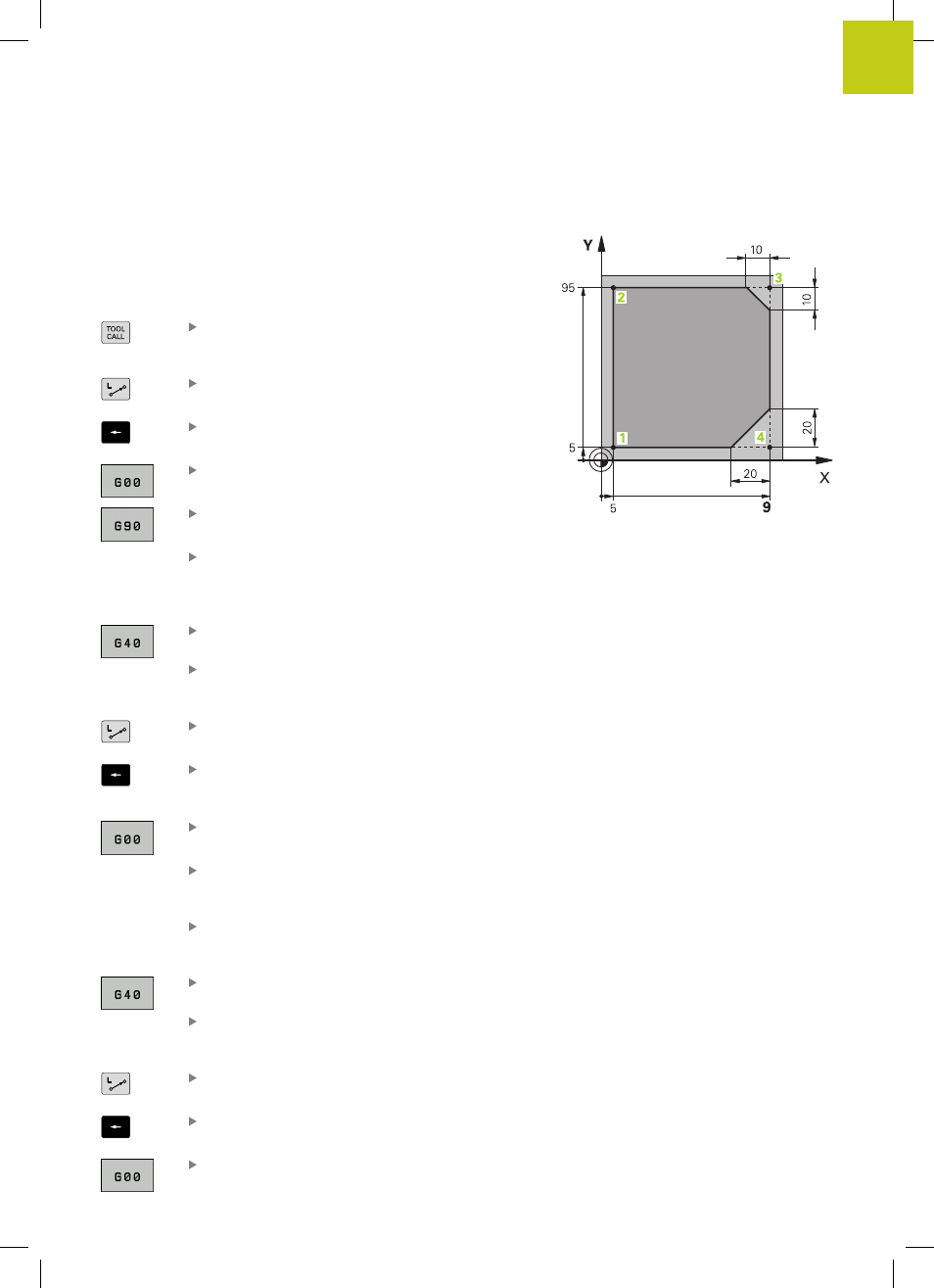

Il profilo rappresentato nella figura a destra deve essere contornato
mediante una passata di fresatura alla profondità di 5 mm. La
definizione del pezzo grezzo è già stata creata. Dopo aver aperto
un dialogo con il tasto funzione, inserire tutti i dati richiesti dal TNC
nella riga di intestazione dello schermo.
Chiamata utensile: inserire i dati utensile.
Confermare ogni immissione con il tasto
ENT, non
tralasciare l'asse utensile
G17
Premere il tasto
L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto freccia a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey
G00 per un movimento di
traslazione in rapido
Selezionare il softkey
G90 per quote assolute
Disimpegno utensile: premere il tasto arancione
dell'asse
Z e inserire il valore della posizione da
raggiungere, ad es. 250. Confermare con il tasto
ENT
Senza attivazione della correzione raggio: premere
il softkey
G40
Confermare Funzione ausiliaria M? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Premere il tasto
L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto freccia a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey
G00 per un movimento di
traslazione in rapido
Preposizionamento utensile nel piano di lavoro:
premere il tasto arancione dell'asse
X e inserire il
valore della posizione da raggiungere, ad es. -20
Premere il tasto arancione dell'asse
Y e inserire il
valore della posizione da raggiungere, ad es. -20.
Confermare con il tasto ENT
Senza attivazione della correzione raggio: premere
il softkey
G40
Confermare
Funzione ausiliaria M? con il tasto
END: il TNC memorizza il blocco di traslazione
immesso
Premere il tasto L per aprire un blocco di
programma per un movimento rettilineo
Spostarsi con il tasto freccia a sinistra nel campo
di immissione delle funzioni G
Selezionare il softkey
G00 per un movimento di
traslazione in rapido
