Programmazione: lavorazione a più assi
12.2 Funzione PLANE: rotazione del piano di lavoro (opzione #8)
12
420
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015

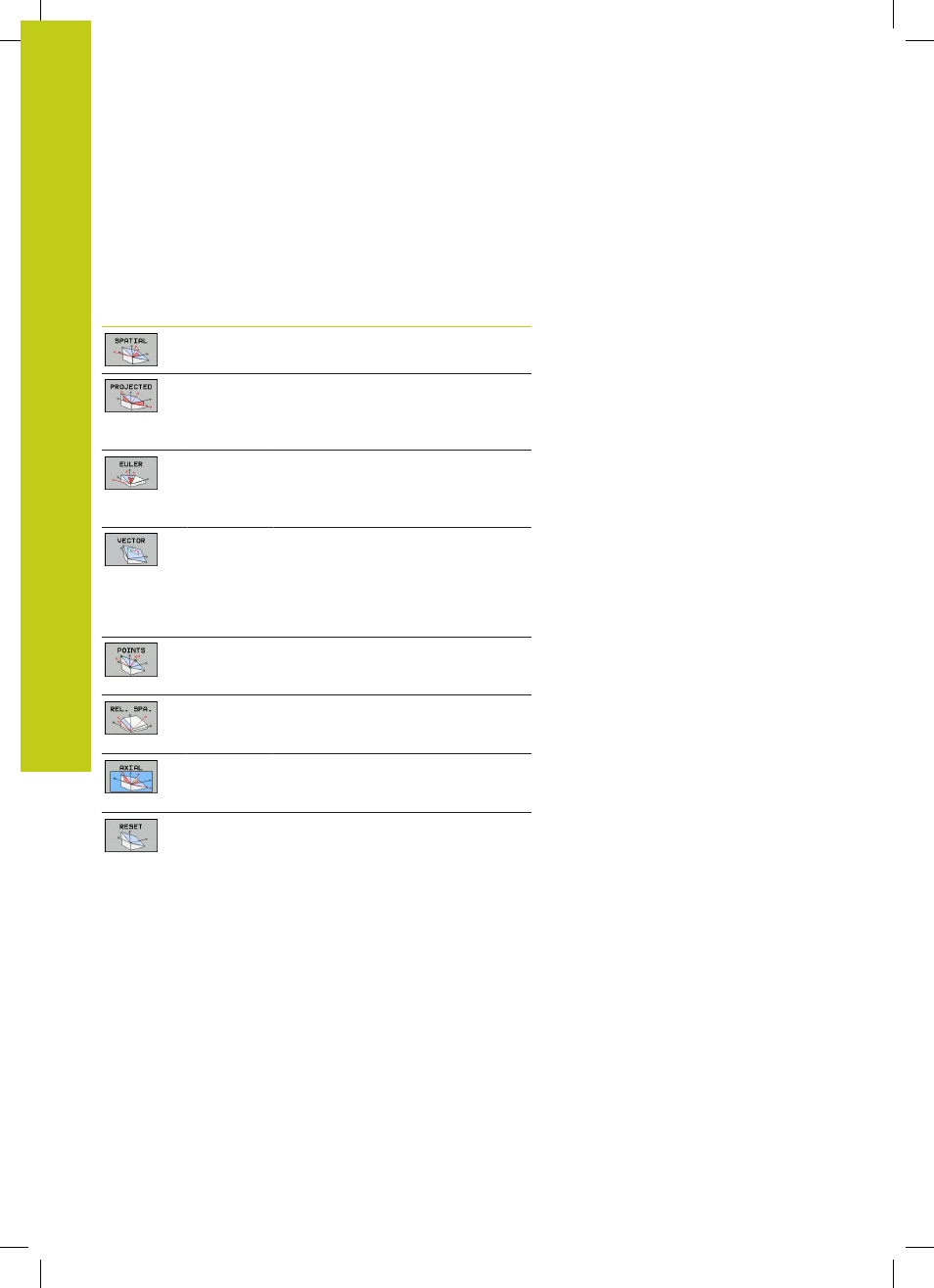

Introduzione
Tutte le funzioni
PLANE disponibili nel TNC descrivono il piano
di lavoro desiderato in modo indipendente dagli assi rotativi
effettivamente presenti sulla macchina. Sono disponibili le seguenti
possibilità:
Softkey
Funzione
Parametri necessari
Pag.
SPATIAL
Tre angoli solidi
SPA,
SPB, SPC
PROJECTED Due angoli di
proiezione
PROPR e
PROMIN ed un angolo
di rotazione
ROT
EULER
Tre angoli di Eulero
precessione (
EULPR),
nutazione (
EULNU) e
rotazione (
EULROT),
VECTOR
Vettore normale per la
definizione del piano
e vettore base per
la definizione della
direzione dell'asse X
ruotato
POINTS
Coordinate di tre punti
qualsiasi del piano da
ruotare
RELATIV
Angolo solido
unico, con effetto
incrementale
AXIAL
Fino a tre angoli asse
assoluti o incrementali
A, B, C
RESET
Reset della funzione
PLANE
