Avvicinamento e allontanamento dal profilo 6.3
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
211
6.3 Avvicinamento e allontanamento dal
profilo
Punto di partenza e finale
L'utensile raggiunge il primo punto del profilo dal punto di partenza.
Requisiti del punto di partenza:
programmato senza correzione raggio
raggiungibile senza collisioni
vicino al primo punto del profilo

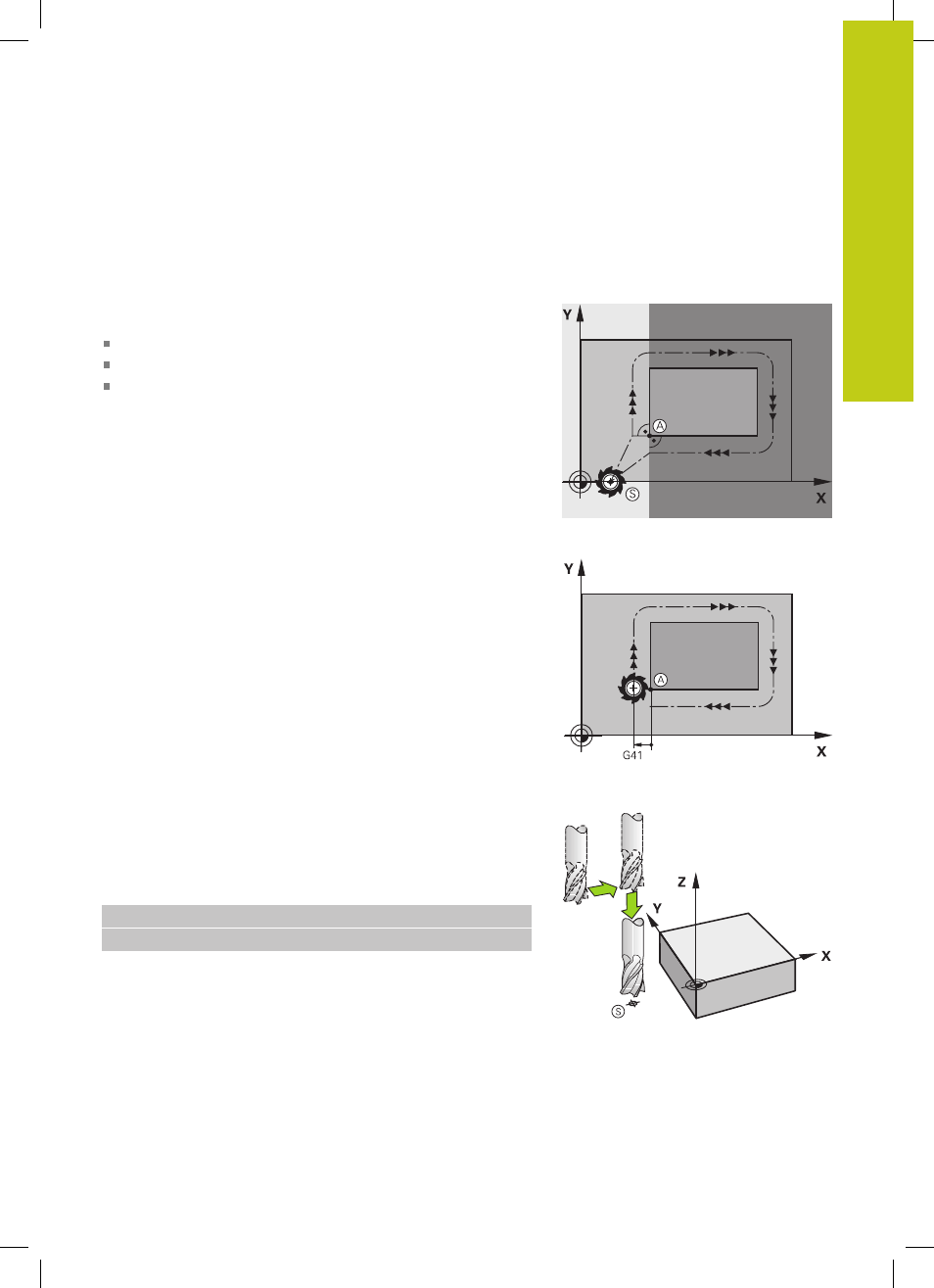

Esempio in figura a destra:
definendo il punto di partenza nel campo grigio scuro, il profilo
viene danneggiato nell'avvicinamento al primo punto del profilo.
Primo punto del profilo
Per la traiettoria di posizionamento dell'utensile sul primo punto del
profilo programmare una correzione del raggio.
Posizionamento sul punto di partenza nell'asse del mandrino
Nel posizionamento sul punto di partenza l'utensile deve portarsi,
sull'asse del mandrino, alla profondità di lavoro. In caso di rischio
di collisione effettuare un posizionamento separato dell'asse del
mandrino sul punto di partenza.
blocchi NC
N40 G00 Z-10 *
N30 G01 X+20 Y+30 G41 F350*
