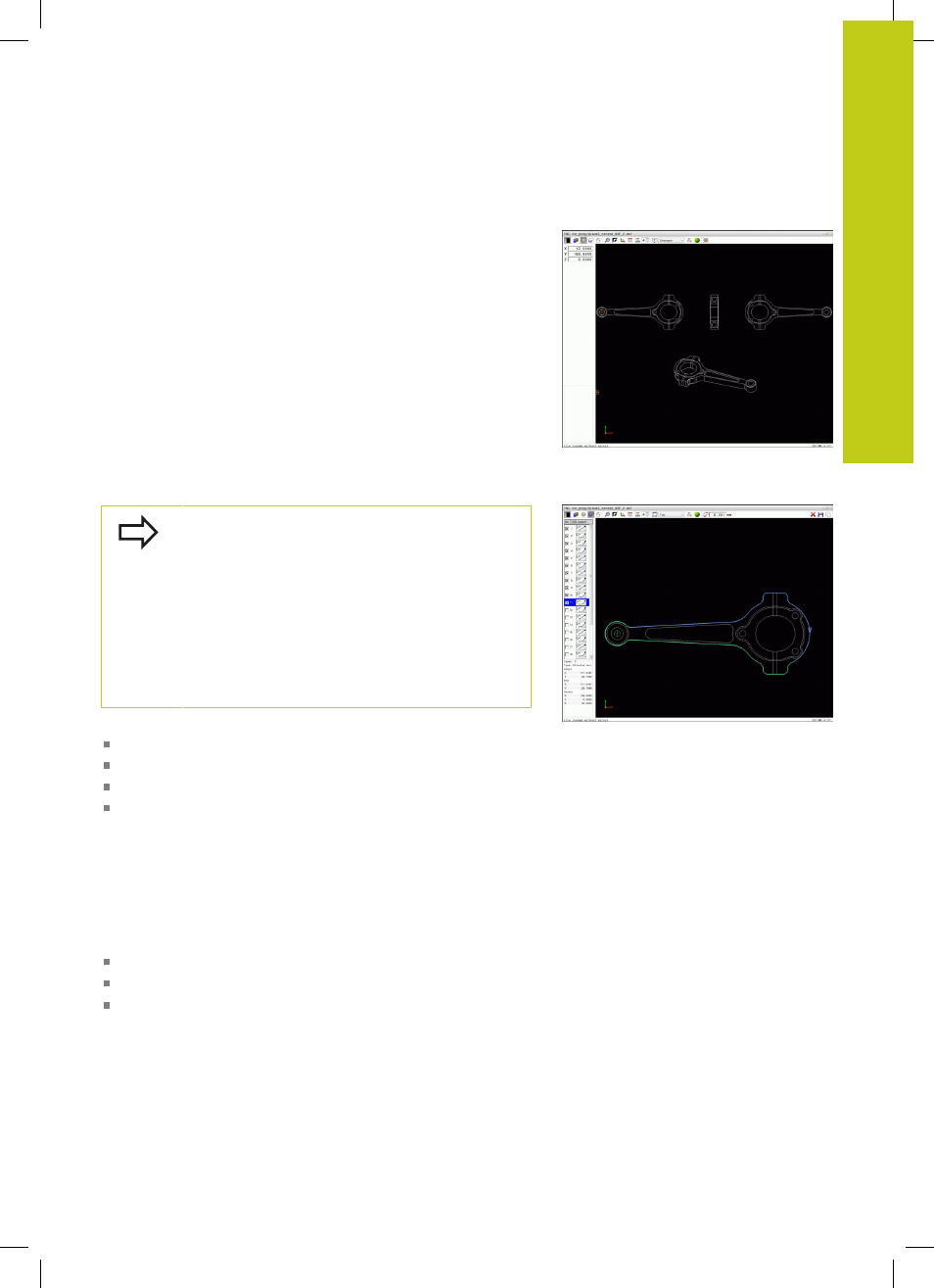

Convertitore DXF (opzione #42) 7.3
7
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
265
Informazioni su elementi
Il TNC visualizza nella finestra informativa degli elementi la distanza
dell'origine selezionata rispetto all'origine del disegno.
Selezione e salvataggio profilo
Per poter selezionare un profilo, si deve usare
il touch-pad della tastiera del TNC o un mouse
collegato tramite USB.
Definire la direzione periferica per la selezione
del profilo affinché coincida con la direzione di
lavorazione desiderata.
Selezionare il primo elemento di profilo in modo che
sia possibile un avvicinamento senza collisioni.
Se gli elementi di profilo sono molto vicini tra loro,
utilizzare la funzione Zoom.
I seguenti elementi DXF sono selezionabili come profilo:
LINE (retta)
CIRCLE (cerchio completo)
ARC (arco di cerchio)
POLYLINE (polilinea)
Ellissi e spline possono essere utilizzati come punti di intersezione
ma non sono selezionabili. Se si selezionano ellissi o spline, essi
vengono rappresentati in rosso.
Informazioni su elementi
Il TNC visualizza nella finestra diverse informazioni sull'elemento
di profilo che è stato selezionato per ultimo cliccando con il mouse
nella finestra con lista o in quella grafica.
Layer: visualizza il piano in cui ci si trova
Type: visualizza l'elemento in questione, ad es. linea
Coordinate: visualizzano il punto di partenza, il punto finale di un
elemento ed eventualmente il centro del cerchio e il raggio
