Apertura e inserimento di programmi 3.2
3
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
101
3.2 Apertura e inserimento di programmi
Configurazione di un programma NC nel formato
DIN/ISO

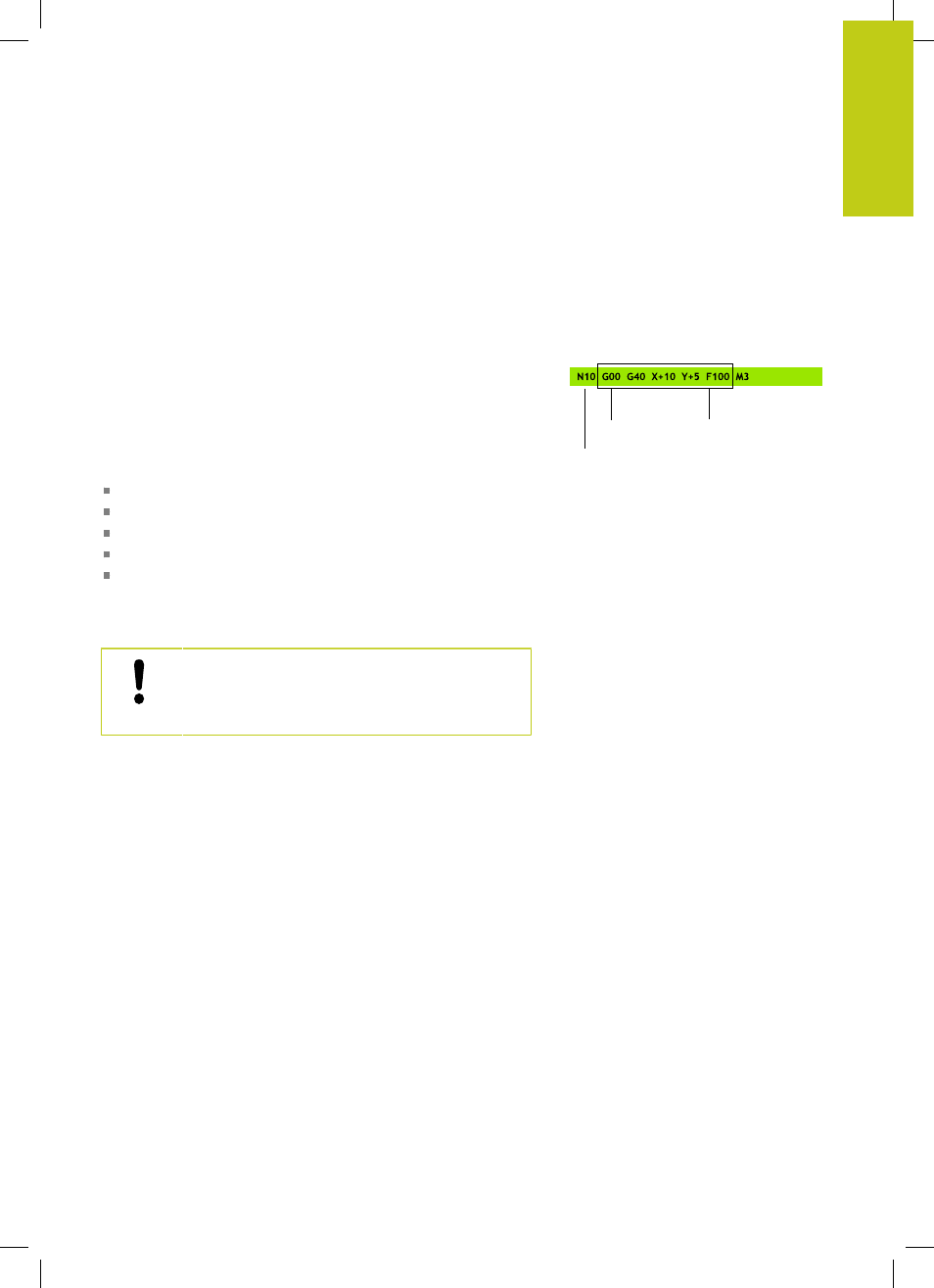

Un programma di lavorazione è composto da una serie di blocchi
programma. La figura a destra mostra i singoli elementi di un
blocco.
Il TNC numera automaticamente i blocchi del programma di
lavorazione, in funzione del parametro macchina
blockIncrement
(105409). Il parametro macchina blockIncrement (105409)
definisce l'incremento dei numeri dei blocchi.
Il primo blocco di un programma è identificato dall’istruzione
%, dal
nome del programma e dall’unità di misura utilizzata.
I blocchi successivi contengono i dati relativi a:
pezzo grezzo
chiamate utensili
avvicinamento a una posizione di sicurezza
avanzamenti e numeri di giri
traiettorie, cicli e altre funzioni.
L’ultimo blocco di un programma è identificato dall’istruzione
N99999999, dal nome del programma e dall’unità di misura
utilizzata.
Dopo una chiamata utensile, HEIDENHAIN
raccomanda di raggiungere sempre una posizione di
sicurezza da cui il TNC può eseguire senza collisioni il
posizionamento per la lavorazione.
Block number
Path function Words
Block
