Funzionamento manuale e allineamento
15.7 Impiego del sistema di tastatura 3D
15
518
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
Funzioni nei cicli di tastatura
Nei cicli di tastatura manuali vengono visualizzati i softkey con i
quali è possibile selezionare la direzione di tastatura o una routine
di tastatura. A seconda del ciclo selezionato vengono visualizzati
softkey differenti.

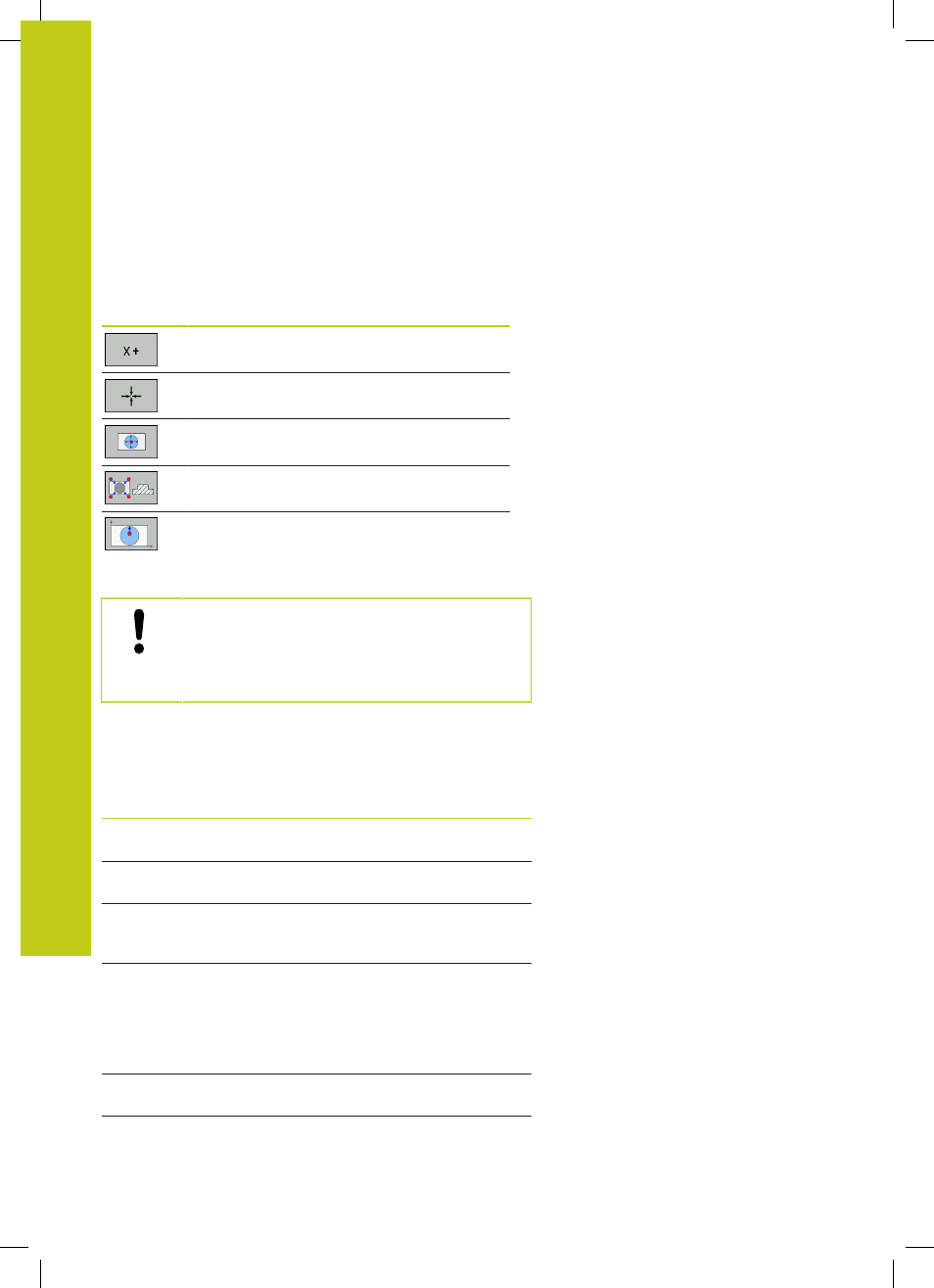

Softkey Funzione
Selezione della direzione di tastatura
Conferma posizione reale attuale
Tastatura automatica foro (cerchio interno)
Tastatura automatica isola (cerchio esterno)
Selezione automatica della direzione di
tastatura parallela all'asse per foro o isola
Routine di tastatura automatica per foro e isola
Se si utilizza una funzione per la tastatura
automatica del cerchio, il TNC posiziona il tastatore
automaticamente sulle relative posizioni di tastatura.
Prestare attenzione affinché le posizioni vengano
raggiunte senza pericolo di collisione.
Se si impiega una routine di tastatura per tastare automaticamente
un foro o un'isola, il TNC apre una maschera con i necessari campi
di immissione.
Campi di immissione nelle maschere Misura isola e Misura foro
Campo di immissione Funzione
Diametro isola? oppure
Diametro foro?
Diametro dell'elemento di tastatura
(opzionale per i fori)
Distanza di sicurezza? Distanza dall'elemento di tastatura
nel piano
Alt. di sicurezza incr.? Posizionamento del tastatore
in direzione dell'asse mandrino
(partendo dalla posizione attuale)
Angolo di partenza?
Angolo per la prima operazione di
tastatura (0° = direzione positiva
dell'asse principale, ossia con asse
mandrino Z in X+). Tutti gli altri
angoli di tastatura risultano dal
numero dei punti di tastatura.
N. punti di tastatura?
Numero delle operazioni di tastatura
(3 - 8)
Angolo di apertura?
Tastatura di cerchio completo (360°)
o arco (angolo di apertura<360°)
