Movimenti traiettoria – Programmazione libera dei profili FK 6.6
6
TNC 640 | Manuale utente Programmazione DIN/ISO | 3/2015
243

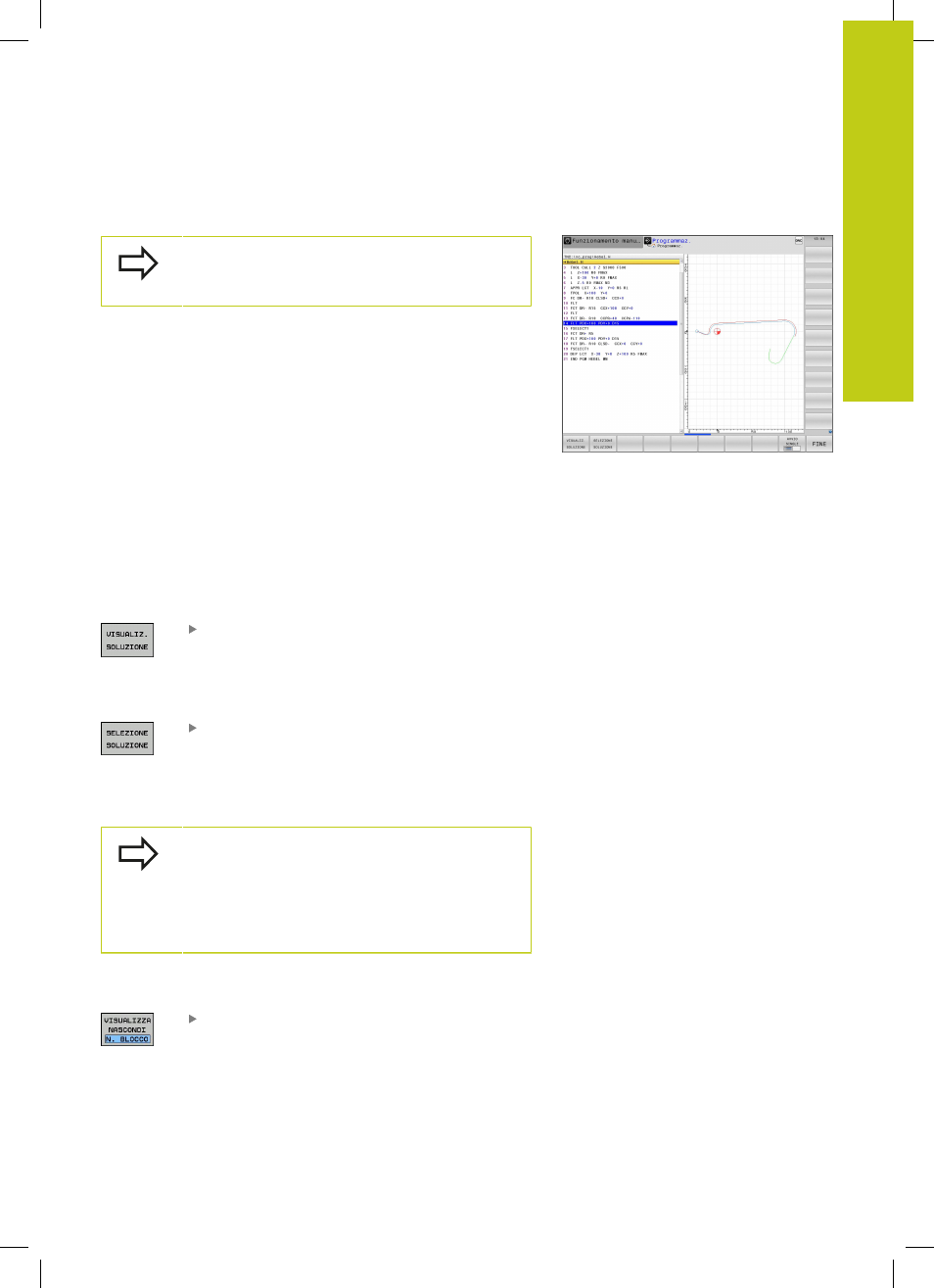

Grafica della programmazione FK
Per poter utilizzare la grafica per la programmazione
FK, selezionare la ripartizione dello schermo PGM +
GRAFICA, vedere "Programmazione", Pagina 74
Con dati di coordinata incompleti è spesso impossibile definire in
modo univoco il profilo di un pezzo. In questo caso il TNC visualizza
con la grafica FK le possibili soluzioni fra le quali l'operatore può
scegliere quella corretta. La grafica FK visualizza il profilo del pezzo
in vari colori:
blu : l'elemento di profilo è definito in modo univoco.
L'ultimo elemento FK viene rappresentato in blu
soltanto dopo il movimento di distacco, nonostante la
definizione univoca, ad es. mediante CLSD-.
verde : i dati inseriti consentono più soluzioni; l'operatore
sceglie quella corretta.
rosso : i dati inseriti non sono sufficienti per il calcolo
dell'elemento di profilo; occorre inserire ulteriori dati.
Quando i dati inseriti consentono più soluzioni, e quindi l'elemento
di profilo viene visualizzato in verde, occorre scegliere il profilo
corretto come segue:
Premere il softkey
VISUALIZ. SOLUZIONE tante
volte finché l'elemento di profilo viene visualizzato
correttamente. Utilizzare la funzione Zoom (2°
livello softkey), se le soluzioni possibili non sono
distinguibili nella rappresentazione standard
L'elemento di profilo visualizzato corrisponde al
disegno: confermarlo con il softkey
SELEZIONE
SOLUZIONE
Se un profilo visualizzato in verde non può ancora essere definito,
premere il softkey
SELEZIONA FINE per continuare il dialogo FK.
Gli elementi di profilo visualizzati in verde dovrebbero
essere confermati al più presto con
SELEZIONE
SOLUZIONE, per ridurre il numero delle soluzioni per
gli elementi successivi.
Il costruttore della macchina può definire anche altri
colori per la grafica FK.
Visualizzazione dei numeri di blocco nella finestra grafica
Per visualizzare i numeri di blocco nella finestra grafica:
Posizionare il softkey
VISUAL./OMISSIONE NR.
BLOCCO su VISUAL. (livello softkey 3)
