FORATURA UNIVERSALE (ciclo 203, DIN/ISO: G203) 3.6
3
TNC 640 | Manuale utente programmazione di cicli | 4/2015
85

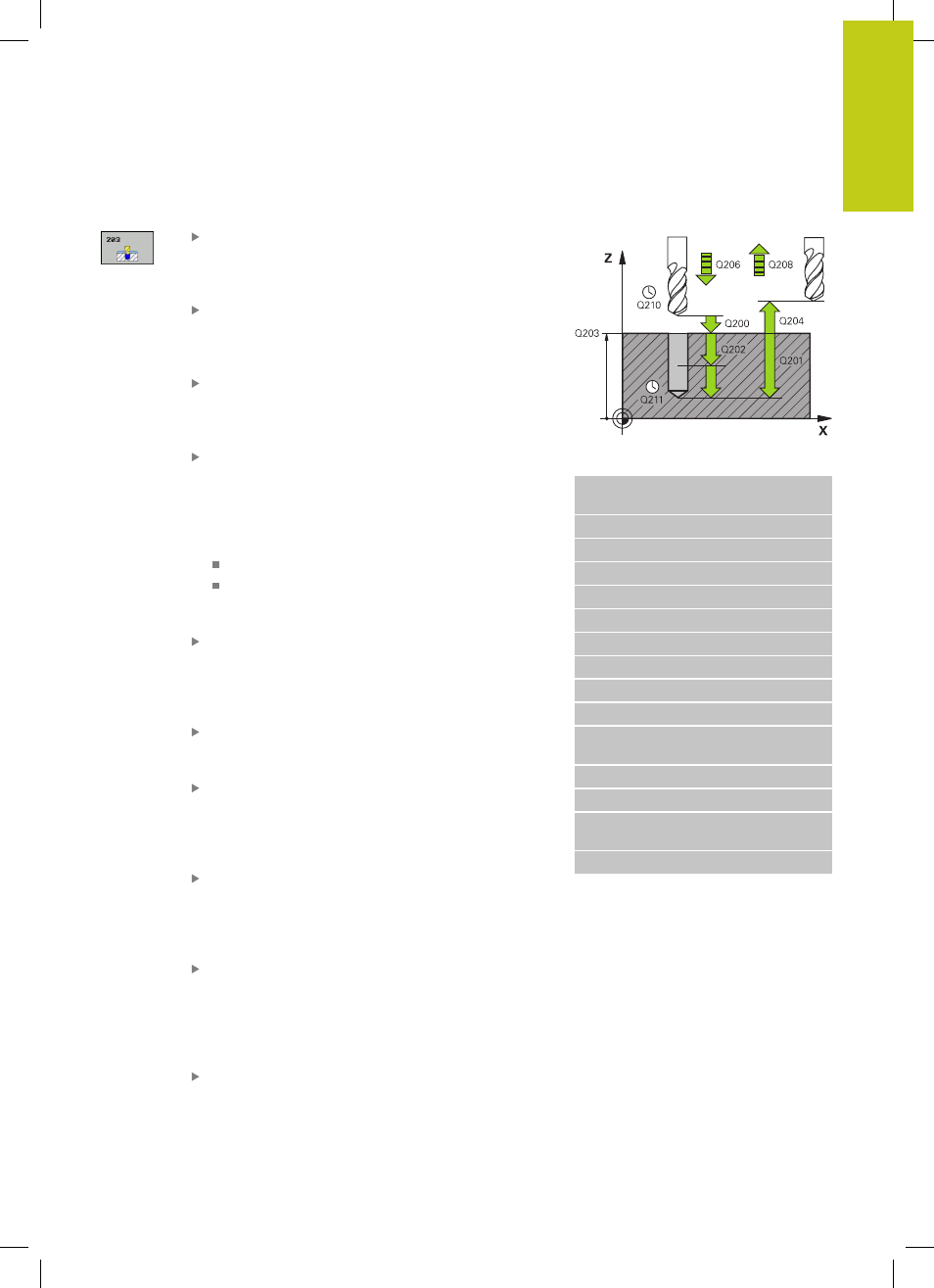

Parametri ciclo
DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra la punta dell'utensile e
la superficie del pezzo. Campo di immissione da 0 a
99999,9999
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo del
foro. Campo di immissione da -99999,9999 a
99999,9999
VELOCITA' DI AVANZAMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min Campo di immissione da 0 a 99999,999, in
alternativa
FAUTO, FU
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota di accostamento dell’utensile.
Campo di immissione da 0 a 99999,9999. La
profondità non deve essere un multiplo della
profondità incremento. Il TNC si porta in un unico
passo fino alla profondità quando:
profondità incremento e profondità sono uguali
la profondità incremento è maggiore della
profondità e contemporaneamente non è definita
una rottura truciolo
TEMPO ATTESA SOPRA Q210: tempo in secondi
durante il quale l'utensile si arresta alla DISTANZA
DI SICUREZZA, dopo che il TNC lo ha ritirato dal foro
per lo scarico dei trucioli. Campo di immissione da 0
a 3600,0000
Coord. superficie pezzo Q203 (in valore assoluto):
coordinata della superficie del pezzo Campo di
immissione da -99999,9999 a 99999,9999
2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino
che esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0
a 99999,9999
VALORE DA TOGLIERE Q212 (in valore
incrementale): valore di cui il TNC riduce la
PROFONDITÀ INCREMENTO Q202 dopo ogni
accostamento. Campo di immissione da 0 a
99999,9999
N. ROTT. TRUCIOLI PRIMA INVERS. Q213: numero
delle rotture del truciolo prima che il TNC ritiri
l’utensile dal foro per lo scarico dei trucioli. Per le
rotture truciolo, il TNC riporta indietro l'utensile di
volta in volta del valore di ritorno Q256. Campo di
immissione da 0 a 99999
PROFONDITÀ MINIMA INCREMENTO Q205 (in valore
incrementale): se è stato programmato un valore
da togliere, il TNC limita l'avanzamento al valore
impostato nel Q205. Campo di immissione da 0 a
99999,9999
Blocchi NC
11 CYCL DEF 203 FORATURA
UNIVERSALE
Q200=2
;DISTANZA SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;VELOCITA' AVANZ.
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+20 ;COORD. SUPERFICIE
Q204=50 ;2° DIST. DI SICUREZZA
Q212=0.2 ;VALORE DA TOGLIERE
Q213=3 ;N. ROTTURA TRUCIOLI
Q205=3 ;MIN. PROF.
INCREMENTO
Q211=0.25 ;TEMPO ATTESA SOTTO
Q208=500 ;AVANZAM. RITIRO
Q256=0.2 ;RITIRO ROTT.
TRUCIOLO
Q395=0 ;ORIGINE PROFONDITA'
