TRONCATURA-TORNITURA ASSIALE ESTESA
(ciclo 852, DIN/ISO: G852)
12.20
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
391
12.20 TRONCATURA-TORNITURA ASSIALE
ESTESA
(ciclo 852, DIN/ISO: G852)

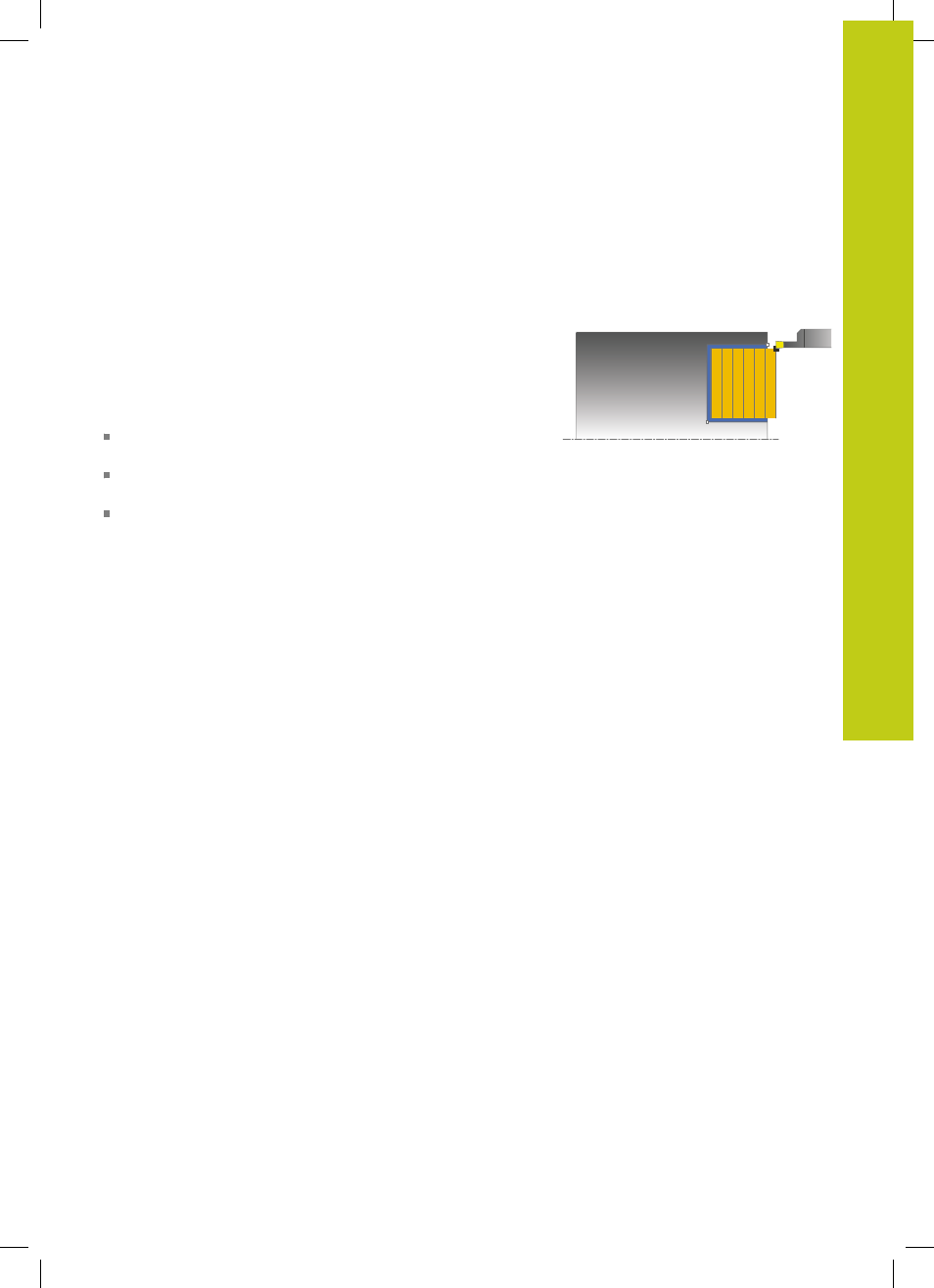

Applicazione
Questo ciclo consente di eseguire la troncatura-tornitura in
direzione trasversale di scanalature rettangolari. Per la troncatura-
tornitura viene alternativamente eseguito un movimento di
troncatura a profondità incremento e di seguito un movimento di
sgrossatura. In questo modo la lavorazione viene eseguita con
meno movimento di sollevamento e incremento. Funzioni estese:
all'inizio e alla fine del profilo è possibile inserire uno smusso o
un arrotondamento
nel ciclo è possibile definire l'angolo per le pareti laterali della
scanalatura
negli angoli del profilo possono essere inseriti raggi
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se il diametro di partenza
Q491 è maggiore del
diametro finale
Q493, il ciclo esegue una lavorazione esterna. Se
il diametro di partenza Q491 è minore del diametro finale Q493, il
ciclo esegue una lavorazione interna.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata
Z del punto di partenza sia minore di
Q492 AVVIO PROFILO Z, il
TNC posiziona l'utensile nella coordinata Z alla distanza di sicurezza
Q492 e da lì avvia il ciclo.
1 Dal punto di partenza del ciclo il TNC esegue un movimento di
troncatura fino alla prima profondità incremento.
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione trasversale con l'avanzamento definito
Q478.
3 Se nel ciclo è stato definito il parametro di immissione Q488 ,
gli elementi di entrata vengono lavorati con tale avanzamento di
entrata.
4 Nel caso in cui nel ciclo sia stata selezionata soltanto una
direzione di lavorazione
Q507=1, il TNC solleva l'utensile della
distanza di sicurezza, si ritorna in rapido e il profilo si riavvicina
all'avanzamento definito. Con direzione di lavorazione
Q507=0
l'incremento viene eseguito su entrambi lati.
5 L'utensile lavora fino alla successiva profondità incremento.
6 Il TNC ripete questa sequenza (da 2 a 4) fino a raggiungere la
profondità di scanalatura.
7 Il TNC riporta l'utensile alla distanza di sicurezza ed esegue un
movimento di troncatura su entrambe le pareti laterali.
8 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
