FRESATURA DI FILETTI DAL PIENO (ciclo 264, DIN/ISO: G264) 4.8
4
TNC 640 | Manuale utente programmazione di cicli | 4/2015
129

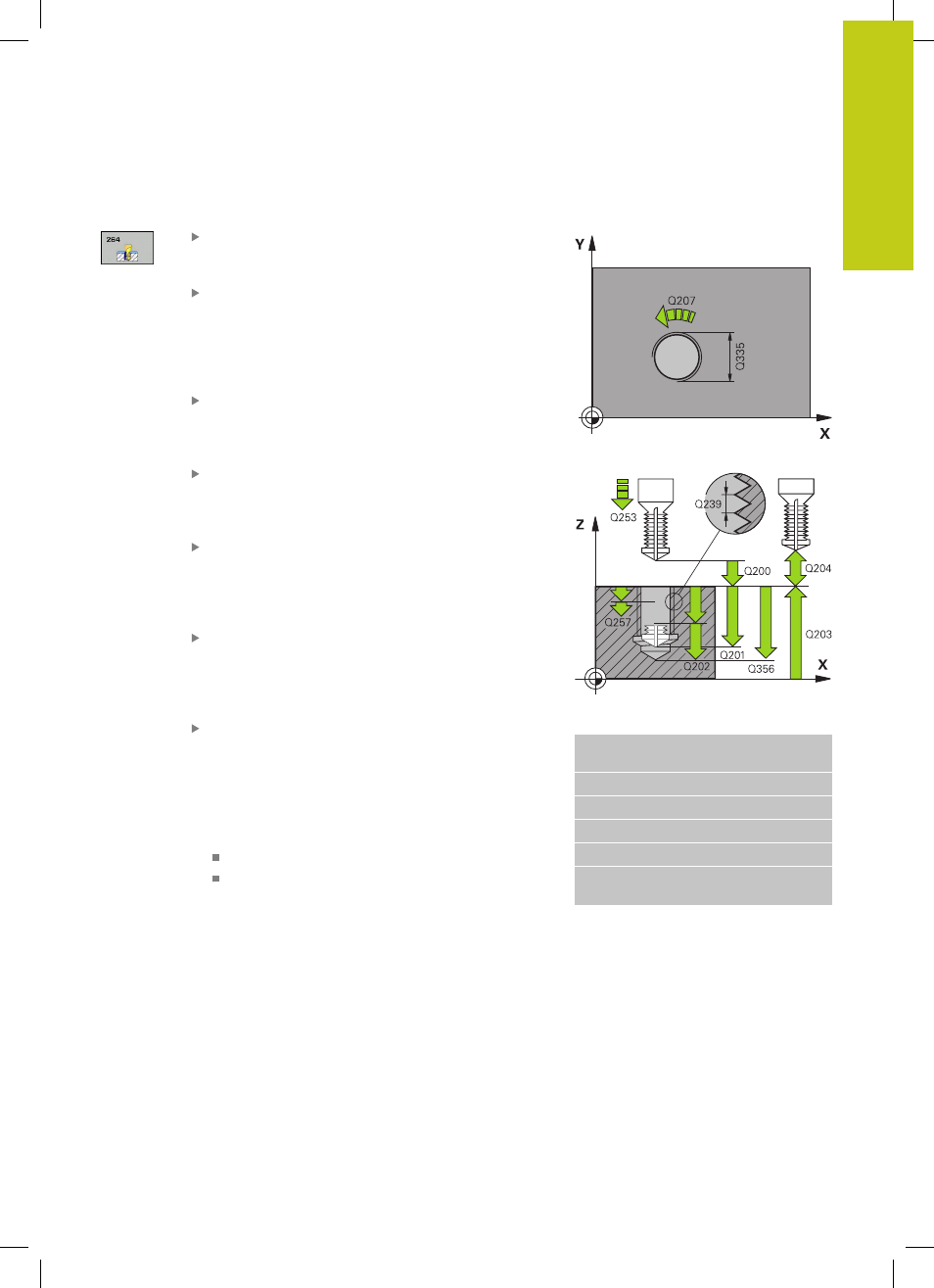

Parametri ciclo
DIAMETRO NOMINALE Q335: diametro nominale
della filettatura. Campo di immissione da 0 a
99999,9999
Passo filettatura Q239: passo della filettatura.
Il segno definisce se si tratta di una filettatura
destrorsa o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
PROFONDITÀ FILETTO Q201 (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo della filettatura. Campo di immissione da
-99999,9999 a 99999,9999
PROFONDITÀ DI FORATURA Q356: (in valore
incrementale): distanza tra la superficie del pezzo
e il fondo del foro. Campo di immissione da
-99999,9999 a 99999,9999
AVANZAMENTO DI AVVICINAMENTO Q253: velocità
di spostamento dell'utensile durante la penetrazione
nel pezzo e l'estrazione dal pezzo in mm/min.
Campo di immissione da 0 a 99999,9999 In
alternativa
FMAX, FAUTO
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde (Se si inserisce il valore 0, la
lavorazione è concorde)
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile. La profondità non deve essere un
multiplo della profondità incremento. Campo di
immissione da 0 a 99999,9999
Il TNC si porta in un unico passo fino alla profondità
quando:
profondità incremento e profondità sono uguali
la profondità incremento è maggiore della
profondità
Blocchi NC
25 CYCL DEF 264 FRES. FIL. DAL
PIENO
Q335=10
;DIAMETRO NOMINALE
Q239=+1.5 ;PASSO
Q201=-16 ;PROFONDITÀ FILETTO
Q356=-20 ;PROFONDITÀ FORO
Q253=750 ;AVANZ.
AVVICINAMENTO
