TRONCATURA ASSIALE ESTESA
(ciclo 872, DIN/ISO: G872)
12.26
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
413
12.26 TRONCATURA ASSIALE ESTESA
(ciclo 872, DIN/ISO: G872)

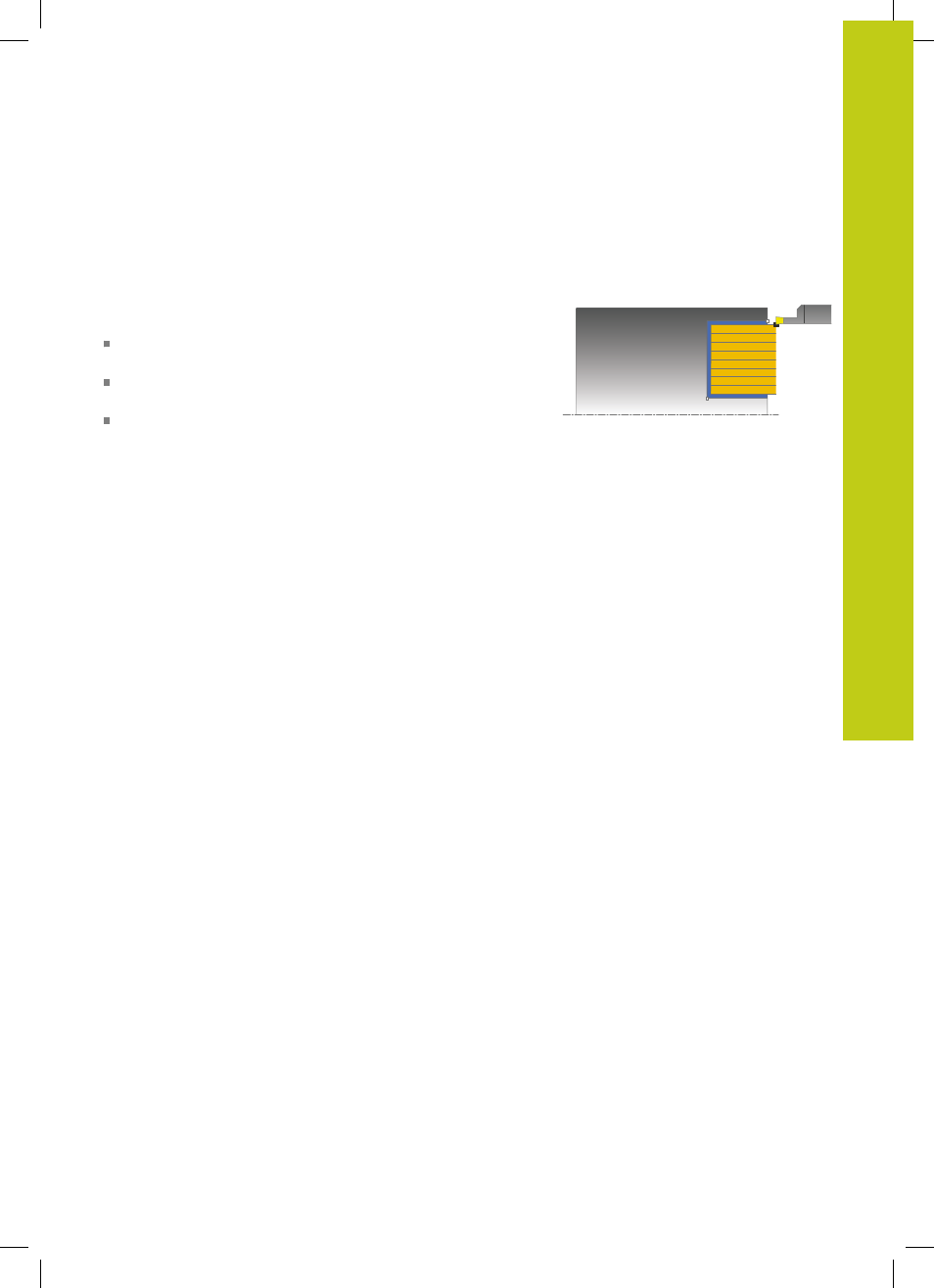

Applicazione
Questo ciclo consente di eseguire la troncatura assiale di
scanalature. Funzioni estese:
all'inizio e alla fine del profilo è possibile inserire uno smusso o
un arrotondamento
nel ciclo è possibile definire l'angolo per le pareti laterali della
scanalatura
negli angoli del profilo possono essere inseriti raggi
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Nel caso in cui la coordinata
Z del punto di partenza sia minore di
Q492 AVVIO PROFILO Z, il
TNC posiziona l'utensile nella coordinata Z alla distanza di sicurezza
Q492 e da lì avvia il ciclo.
1 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale con l'avanzamento definito
Q478.
3 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
4 Il TNC ripete questa sequenza (da 1 a 3) fino ad ottenere la
larghezza della scanalatura.
5 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
