TRONCATURA PROFILO RADIALE
(ciclo 860, DIN/ISO: G860)
12.24
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
407
12.24 TRONCATURA PROFILO RADIALE
(ciclo 860, DIN/ISO: G860)

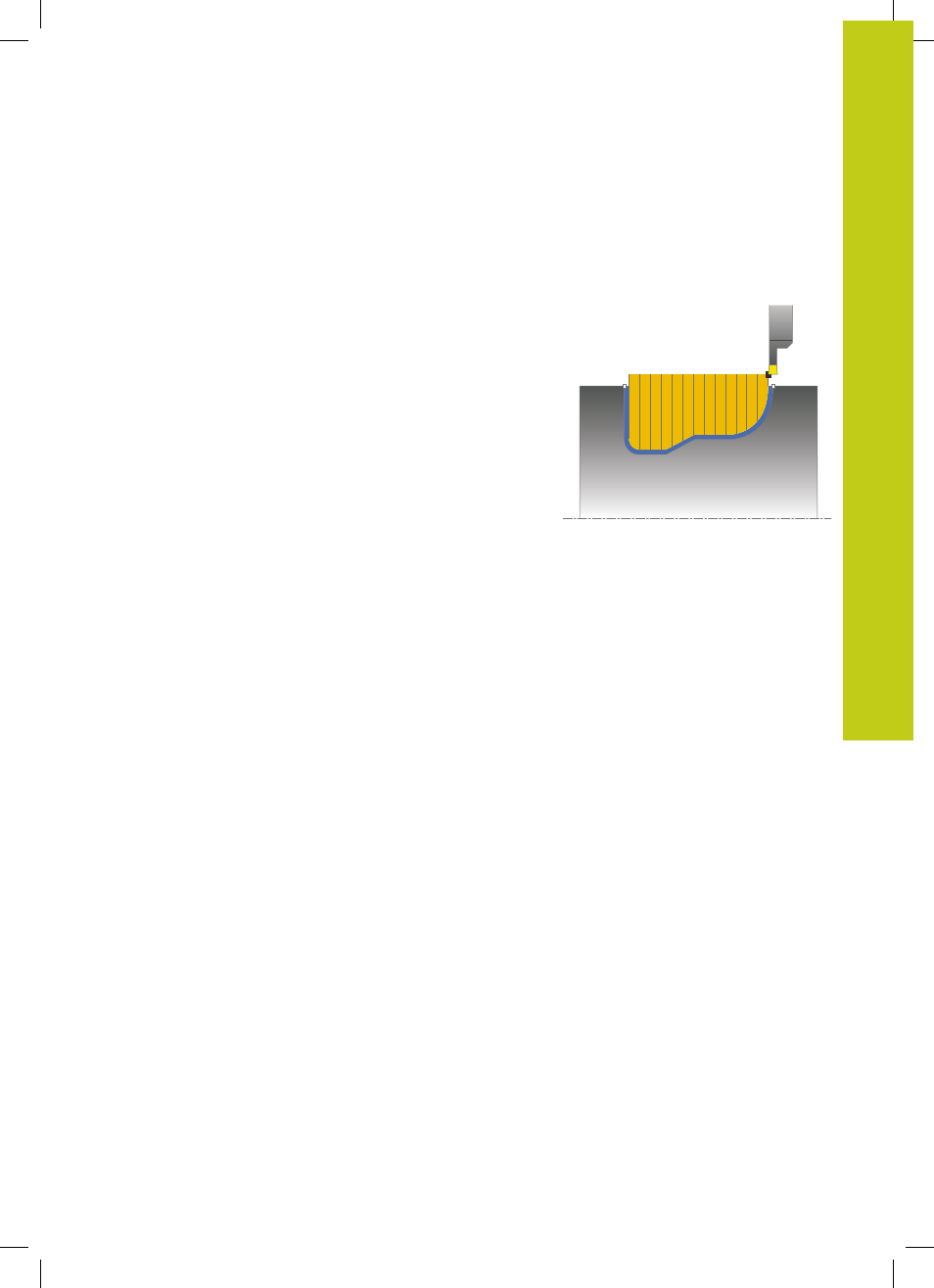

Applicazione
Questo ciclo consente di eseguire la troncatura radiale di
scanalature di qualsiasi forma.
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Il ciclo può essere impiegato per lavorazioni interne e per
lavorazioni esterne. Se il punto di partenza del profilo è maggiore
del punto finale del profilo, il ciclo esegue una lavorazione esterna.
Se il punto di partenza del profilo è minore del punto finale, il ciclo
esegue una lavorazione interna.
Esecuzione del ciclo Sgrossatura
1 Il TNC posiziona l'utensile in rapido sulla coordinata Z (prima
posizione di troncatura).
2 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
3 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale con l'avanzamento definito
Q478.
4 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
5 Il TNC ripete questa sequenza (da 2 a 4) fino a ottenere la forma
della scanalatura.
6 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
