TRONCATURA ASSIALE
(ciclo 871, DIN/ISO: G871)
12.25
12
TNC 640 | Manuale utente programmazione di cicli | 4/2015
411
12.25 TRONCATURA ASSIALE
(ciclo 871, DIN/ISO: G871)

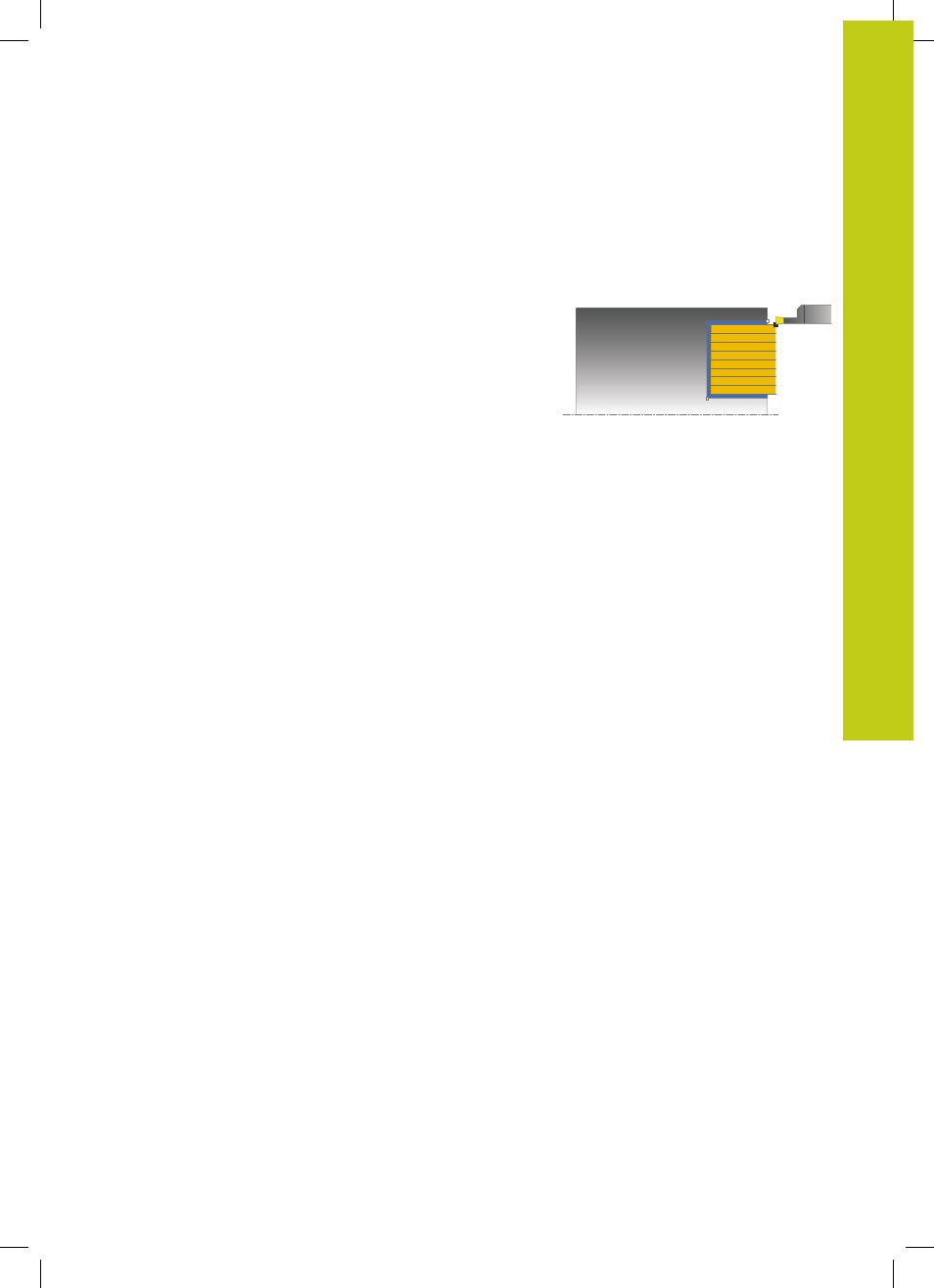

Applicazione
Questo ciclo consente di eseguire la troncatura assiale di
scanalature rettangolari.
Il ciclo può essere impiegato a scelta per la lavorazione di
sgrossatura, finitura o completa. La lavorazione a passate per la
sgrossatura è parassiale.
Esecuzione del ciclo Sgrossatura
Come punto di partenza del ciclo il TNC impiega la posizione
dell’utensile alla chiamata del ciclo. Il ciclo lavora solo l'area dalla
posizione di partenza del ciclo fino al punto finale definito nel ciclo.
1 Il TNC esegue in rapido un incremento parassiale (incremento
laterale = 0,8 la larghezza del tagliente).
2 Il TNC lavora l'area tra la posizione di partenza e il punto finale in
direzione radiale con l'avanzamento definito
Q478.
3 Il TNC riposiziona l'utensile in rapido all'inizio della passata.
4 Il TNC ripete questa sequenza (da 1 a 3) fino ad ottenere la
larghezza della scanalatura.
5 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
Esecuzione del ciclo Finitura
1 Il TNC posiziona l'utensile in rapido sul primo lato della
scanalatura.
2 Il TNC rifinisce la parete laterale della scanalatura con
l'avanzamento definito
Q505.
3 Il TNC rifinisce la metà della larghezza della scanalatura con
l'avanzamento definito.
4 Il TNC ritira l'utensile in rapido.
5 Il TNC posiziona l'utensile in rapido sul secondo lato della
scanalatura.
6 Il TNC rifinisce la parete laterale della scanalatura con
l'avanzamento definito
Q505.
7 Il TNC rifinisce la metà della larghezza della scanalatura con
l'avanzamento definito.
8 Il TNC riposiziona l'utensile in rapido al punto di partenza del
ciclo.
