Lavorare con i cicli di lavorazione 2.1
2
TNC 640 | Manuale utente programmazione di cicli | 4/2015
55

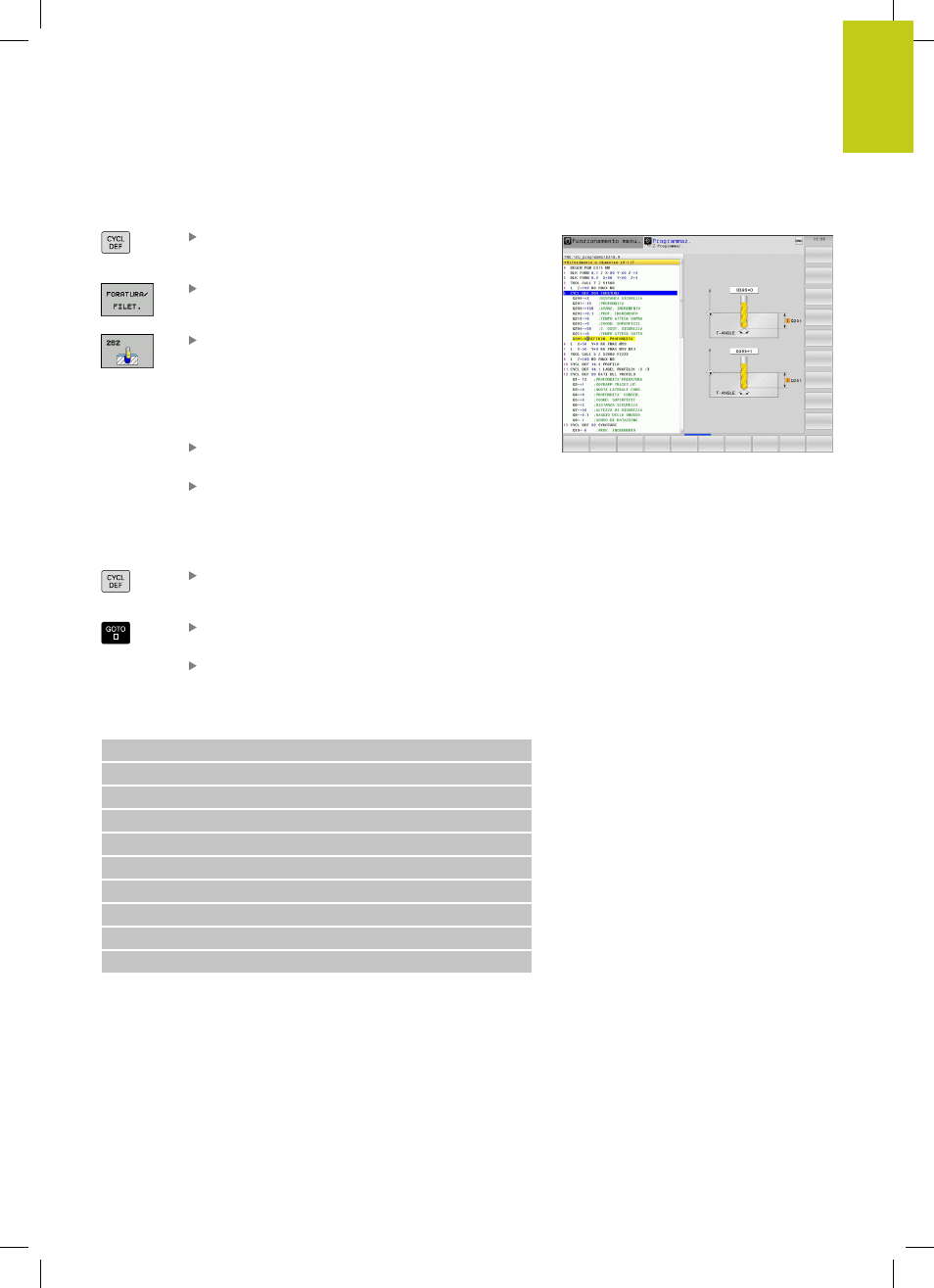

Definizione dei cicli tramite softkey
Il livello softkey visualizza i vari gruppi di cicli
Selezionare un gruppo di cicli, ad es. i cicli di
foratura
Selezionare il ciclo, ad es. FRESATURA DI FILETTI.
Il TNC aprirà un dialogo e chiederà tutti i valori
da inserire; contemporaneamente visualizzerà
nella metà destra dello schermo una grafica , nella
quale i parametri da inserire sono evidenziati su un
campo chiaro
Inserire tutti i parametri richiesti dal TNC,
confermando ogni inserimento con il tasto
ENT
Quando tutti i dati necessari saranno inseriti, il
TNC terminerà automaticamente il dialogo
Definizione del ciclo mediante la funzione GOTO
Il livello softkey visualizza i vari gruppi di cicli
Il TNC apre la finestra di selezione smartSelect con
la panoramica dei cicli
Selezionare con i tasti cursore o con il mouse il
ciclo desiderato. A questo punto il TNC apre il
dialogo del ciclo come descritto in precedenza
Blocchi esplicativi NC
7 CYCL DEF 200 FORATURA
Q200=2 ;DISTANZA SICUREZZA
Q201=3 ;PROFONDITA
Q206=150 ;AVANZ. INCREMENTO
Q202=5 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2. DIST. SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
Q395=0 ;RIFERIM. PROFONDITA'
