Esempio: determinazione della rotazione base mediante due fori 14.8
14
TNC 640 | Manuale utente programmazione di cicli | 4/2015
477

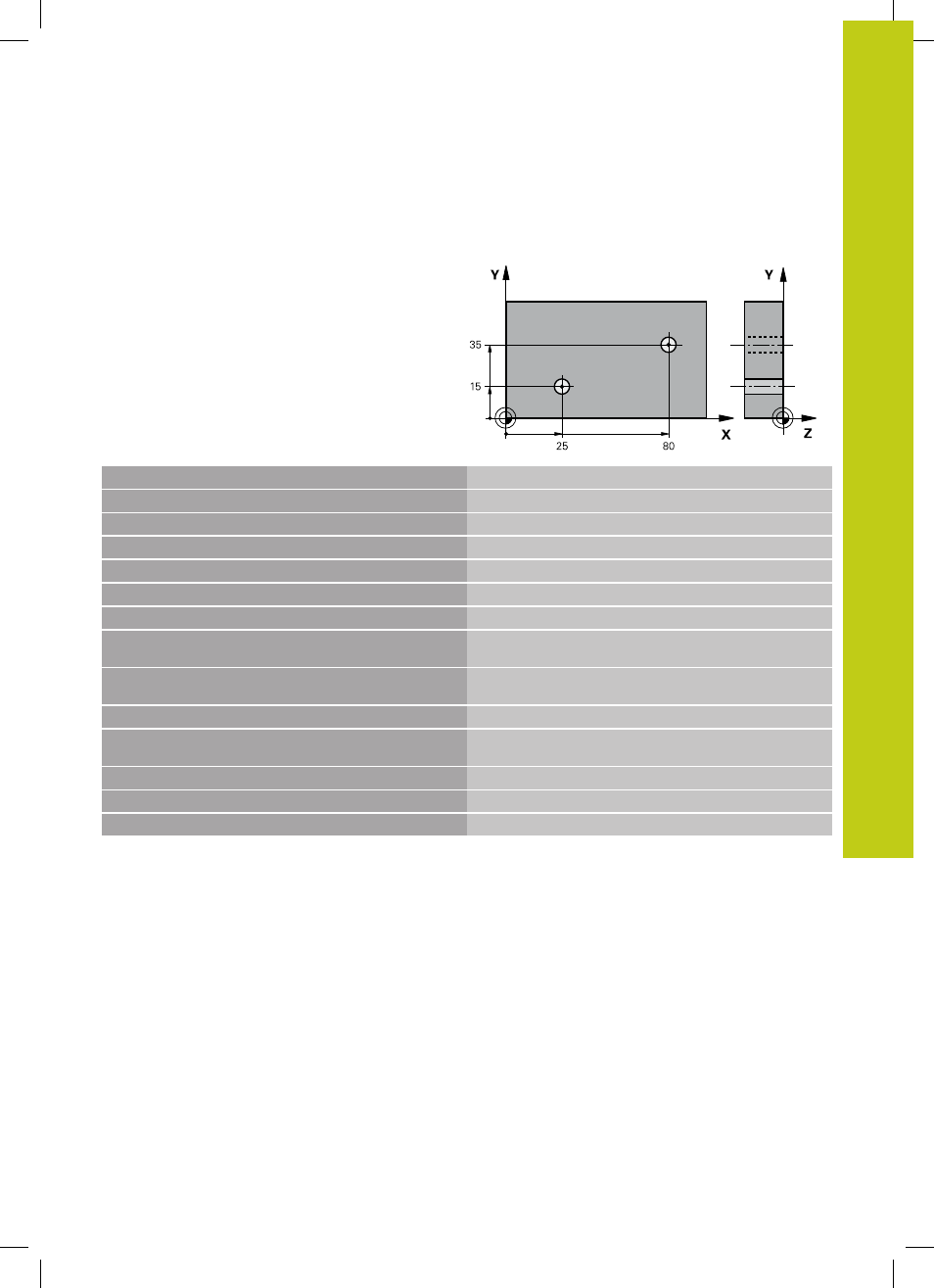

14.8 Esempio: determinazione della
rotazione base mediante due fori
0 BEGIN PGM CYC401 MM
1 TOOL CALL 69 Z
2 TCH PROBE 401 ROT 2 FORI
Q268=+25 ;1º CENTRO 1º ASSE
Centro del 1º foro: coordinata X
Q269=+15 ;1º CENTRO 2º ASSE
Centro del 1º foro: coordinata Y
Q270=+80 ;2º CENTRO 1º ASSE
Centro del 2º foro: coordinata X
Q271=+35 ;2º CENTRO 2º ASSE
Centro del 2º foro: coordinata Y
Q261=-5 ;ALTEZZA MISURATA
Coordinata dell'asse del tastatore su cui si esegue la
misurazione
Q260=+20 ;ALTEZZA DI SICUREZZA Altezza cui il tastatore può spostarsi senza rischio di
collisione
Q307=+0 ;PREDISPOS. ANGOLO ROT.
Angolo della retta di riferimento
Q402=1 ;COMPENSAZIONE
Compensazione della posizione inclinata con rotazione
tavola rotante
Q337=1 ;SETTARE ZERO Azzeramento del display dopo l'allineamento
3 CALL PGM 35K47 Chiamata del programma di lavorazione
4 END PGM CYC401 MM
