Cicli: tornitura
12.30 FILETTATURA PARALLELA AL PROFILO
(ciclo 830, DIN/ISO: G830)
12
430
TNC 640 | Manuale utente programmazione di cicli | 4/2015
Parametri ciclo
POSIZIONE FILETTO Q471: definizione della
posizione del filetto:
0 : filetto esterno
1 : filetto interno
ORIENTAMENTO FILETTOQ461: definizione della
direzione del passo di filettatura:
0 : assiale (parallelo all'asse rotativo)
1 : trasversale (perpendicolare all'asse rotativo)
DISTANZA DI SICUREZZA Q460: distanza di sicurezza
perpendicolare al passo di filettatura.
PASSO FILETTATURA Q472: passo della filettatura
PROFONDITÀ FILETTO Q473 (in valore
incrementale): profondità della filettatura.
All'immissione di 0 il controllo numerico presuppone
la profondità sulla base del passo di un filetto
metrico.
USCITA FILETTO Q474 (in valore incrementale):
lunghezza del percorso sul quale a fine filetto il
sollevamento viene eseguito dalla profondità attuale
al diametro del filetto Q460.

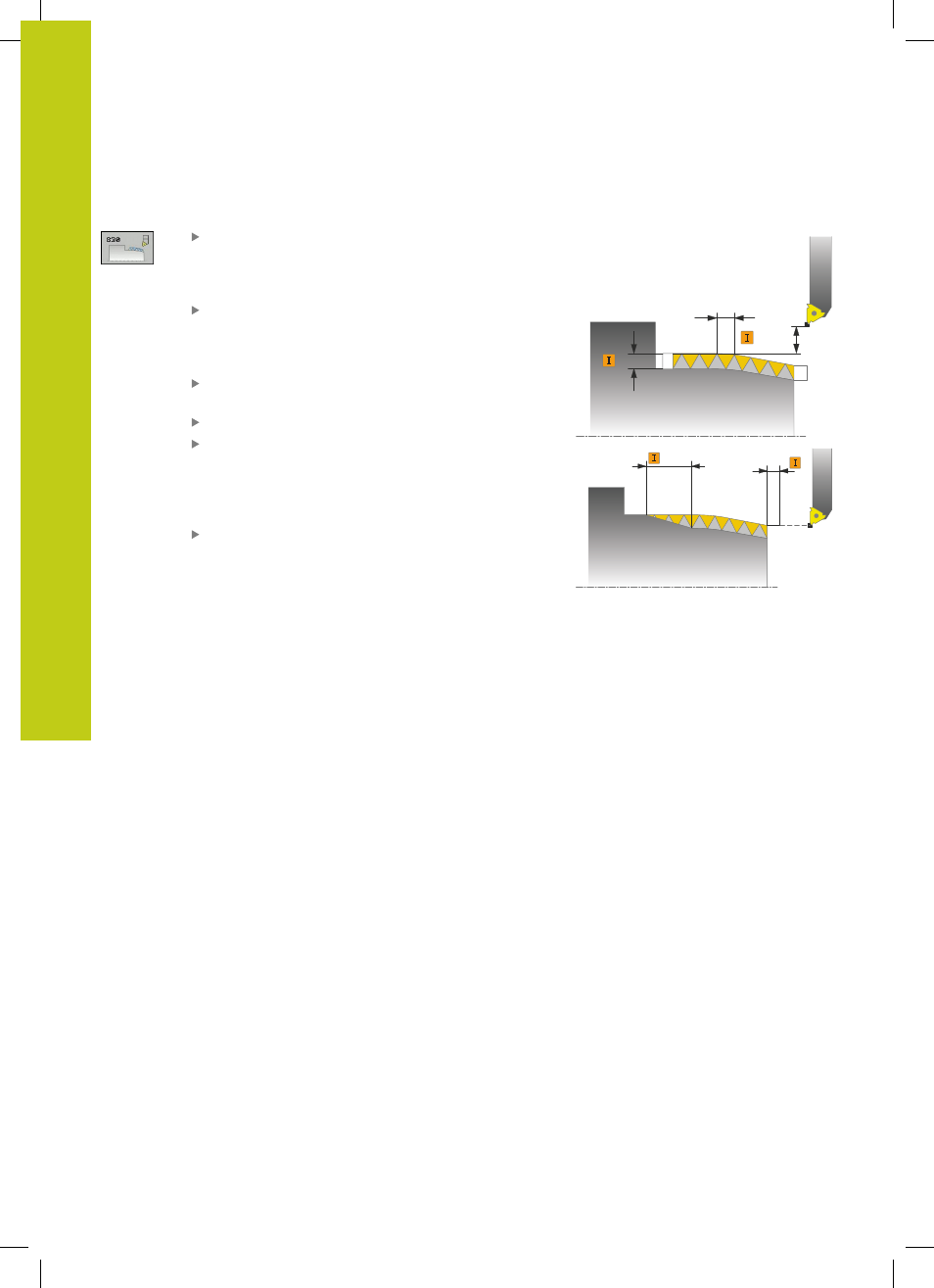

Q460
Q472
Q473
Q465
Q474
