Esempi di programmazione 11.11
11
TNC 640 | Manuale utente programmazione di cicli | 4/2015
317
11.11 Esempi di programmazione

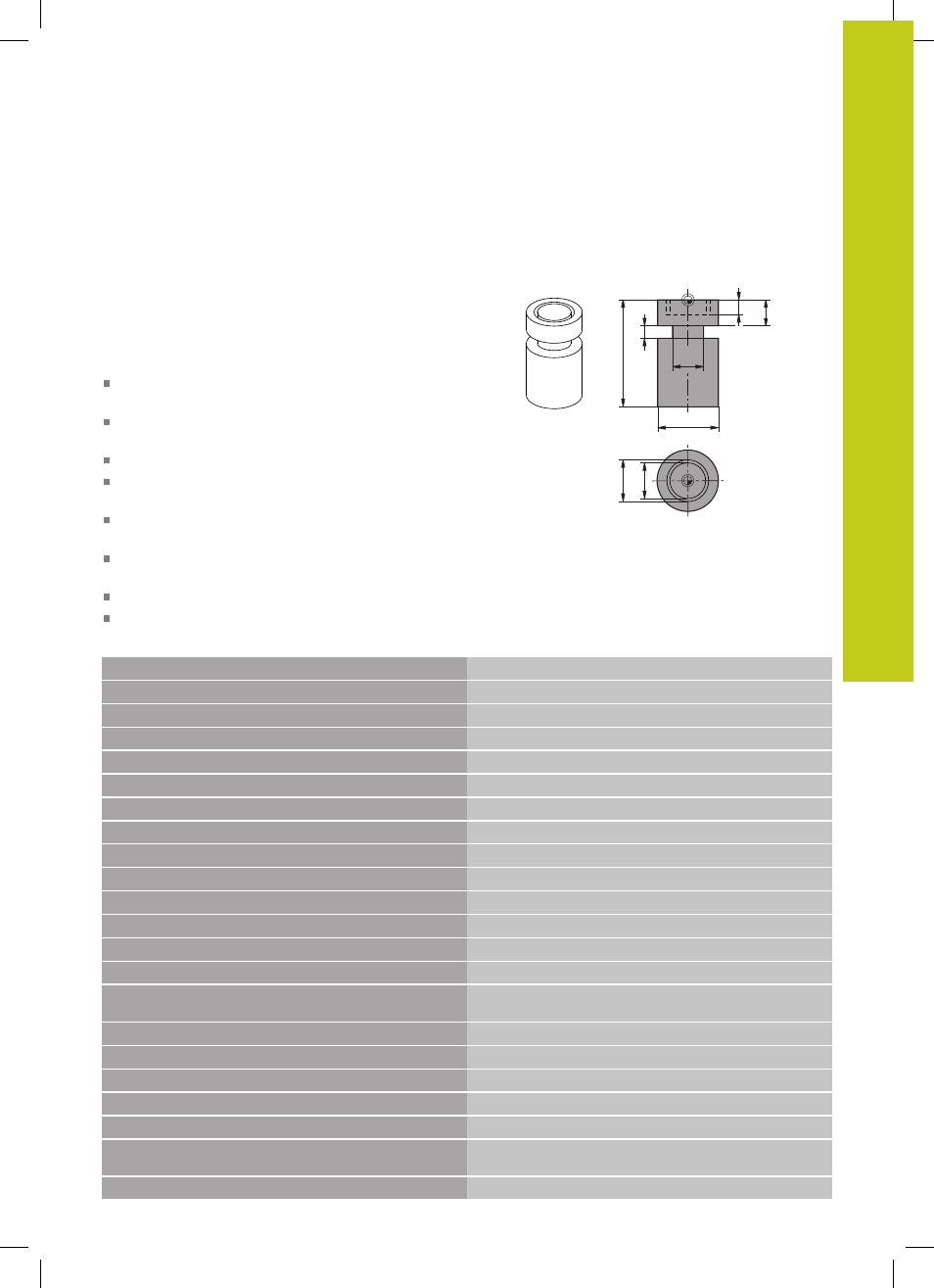

Esempio Tornitura in interpolazione ciclo 291
Nel seguente programma viene impiegato il ciclo 291
TORNITURA IN INTERPOLAZIONE. Questo programma
esemplificativo illustra la realizzazione di una gola assiale
e di una gola radiale.
Esecuzione del programma
Chiamata utensile: utensile per troncare per gola
assiale
Avvio tornitura in interpolazione: descrizione e
chiamata del ciclo 291; Q560=1
Realizzazione della gola assiale
Fine tornitura in interpolazione: descrizione e chiamata
del ciclo 291; Q560=0
Chiamata utensile: utensile per troncare per gola
radiale
Avvio tornitura in interpolazione: descrizione e
chiamata del ciclo 291; Q560=1
Realizzazione della gola radiale
Fine tornitura in interpolazione: descrizione e chiamata
del ciclo 291; Q560=0
5
60
6
30

18

22
11
18
0 BEGIN PGM 1 MM
1 BLK FORM CYLINDER Z R15 L60
Definizione pezzo grezzo cilindro
2 TOOL CALL 10 Z Chiamata utensile: utensile per troncare per gola assiale
3 CC X+0 Y+0
4 LP PR+30 PA+0 R0 FMAX
Disimpegno utensile
5 CYCL DEF 291 TORNITURA IN INTERPOLAZIONE
Attivazione della tornitura in interpolazione
Q560=+1 ;ACCOPPIAMENTO MANDRINO
Q336=+0 ;ANGOLO MANDRINO
Q216=+0 ;CENTRO 1. ASSE
Q217=+0 ;CENTRO 2. ASSE
6 CYCL CALL Chiamata ciclo
7 LP PR+9 PA+0 RR FMAX Posizionamento utensile nel piano di lavoro
8 L Z+10 FMAX
9 L Z+0.2 F2000
Posizionamento utensile nell'asse mandrino
10 LBL 1 Esecuzione gola su superficie piana, incremento 0,2 mm,
profondità: 6 mm
11 CP IPA+360 IZ-0.2 DR+ F10000
12 CALL LBL 1 REP 30
13 LBL 2
Uscita da gola, passo: 0,4 mm
14 CP IPA+360 IZ+0.4 DR+
15 CALL LBL 2 REP15
16 L Z+200 R0 FMAX
Sollevamento all'altezza di sicurezza, disattivazione
correzione raggio
17 CYCL DEF 291 TORNITURA IN INTERPOLAZIONE Conclusione della tornitura in interpolazione
